DS1707

3.3V及5.0V MicroMonitor

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 在电源瞬变期间对微处理器进行限制
  • 发生电源故障后自动重启微处理器
  • 监控按钮的外部覆盖情况
  • 3.3V系统的复位精度为5%、10%或20%,5.0V系统的复位精度为5%或10%
  • 无需分立元件
  • 20%容差与3.0V系统兼容
  • 与MAXIM MAX707/MAX708 8引脚DIP、8引脚SO封装引脚兼容
  • 采用8引脚DIP、8引脚SO和8引脚µSOP封装
  • 工业温度范围:−40°C至+85°C
更多细节
show more Icon

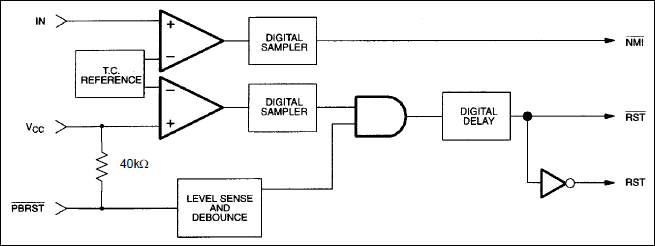

DS1707/DS1708 3.3或5.0伏MicroMonitor可监控微处理器的三个重要条件:电源、电压检测和外部覆盖。精密的温度补偿基准电压源和比较器电路监控器件和上游点的VCC状态,以实现充分的保护。当检测输入检测到超出容差的条件时,会生成不可屏蔽中断。当器件电压降低时,会生成内部电源故障信号,强制复位为有效状态。当VCC返回到容差范围内的条件时,复位信号将保持有效状态至少130ms,以便电源和处理器稳定下来。

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1707EPA+
  • HTML
  • HTML
DS1707ESA+
  • HTML
  • HTML
DS1707ESA+T&R
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

DS1707ESA+

量产

DS1707ESA+T&R

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

DS1707ESA+

量产

DS1707ESA+T&R

量产
