DS1233D
Info: : 量产
searchIcon
cartIcon

DS1233D

5V、经济型复位芯片

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

DS1233D: 5V、经济型复位芯片 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 116.00K
Documentation 查看所有文档
产品模型 12
特性
  • 发生电源故障后自动重启微处理器
  • VCC返回到容差范围内的条件后保持复位350ms
  • 精度为5%、10%或15%的微处理器5V电源监控
  • 减少对分立元件的需求
  • 精密温度补偿基准电压源和电压传感器
  • 低成本TO-92封装或表面贴装SOT-223封装
  • 内部5kΩ上拉电阻
  • 与Motorola 68XXX系列和HC16微处理器兼容
  • 工作温度为-40°C至+85°C
    • 更多细节
    show more Icon

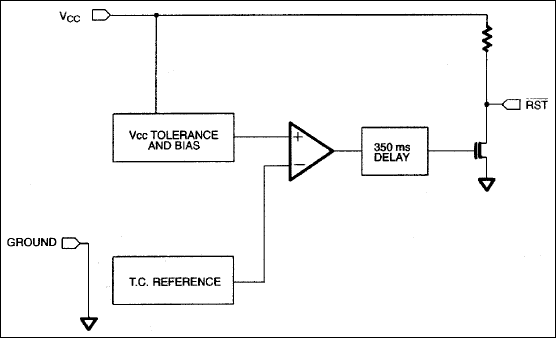

    DS1233D EconoReset使用精密的温度补偿基准电压源和比较器电路监控电源(VCC)的状态。当检测到超出容差的情况时，会产生内部电源故障信号，强制复位为有效状态。当VCC返回到容差范围内的条件时，复位信号将保持有效状态约350ms，以便电源和处理器稳定下来。

    Show More Arrow image
    file 查看数据手册 (Rev.1)
    Documentation 查看所有文档
    产品模型 12
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    DS1233D

    文档

    3
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 数据手册
    • 全部
      TickIcon
    • 英文
    • 中文
    • 日文
    resetfilter

    重置过滤器

    数据手册

    3

    PDF Vector

    PDF

    更新 11/18/1999
    英文

    DS1233D: 5V EconoReset Data Sheet (Rev.1)

    打开PDF文件

    redirect
    116.00K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 01/01/1900
    中文

    DS1233D: 5V、经济型复位芯片 Data Sheet

    打开PDF文件

    redirect
    116.00K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 01/01/1900
    日文

    DS1233D: 5Vエコノリセット Data Sheet

    打开PDF文件

    redirect
    116.00K
    download

    下载 PDF

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    DS1233D-10+ TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-10+T&R TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-15+ TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-15+T&R TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-5+ TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-5+T&R TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-10+ Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-10+T&R Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-15+ Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-15+T&R Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-5+ Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-5+T&R Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
