DS1233

5V、经济型复位芯片

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 电源失效后可自动重启微处理器
  • 监控按钮可用于防止外部数据覆盖
  • 内部电路消除按钮开关抖动
  • VCC恢复正常或按钮释放后,持续保持复位状态大约350ms
  • 精度为5%、10%或15%的5V微处理器电源监视器
  • 减少了分立元件
  • 精密的温补电压基准及电压检测器
  • 低成本TO-92封装或表面贴装的SOT-223封装
  • 内置5kΩ上拉电阻
  • -40°C至+85°C工作温度范围
更多细节
show more Icon

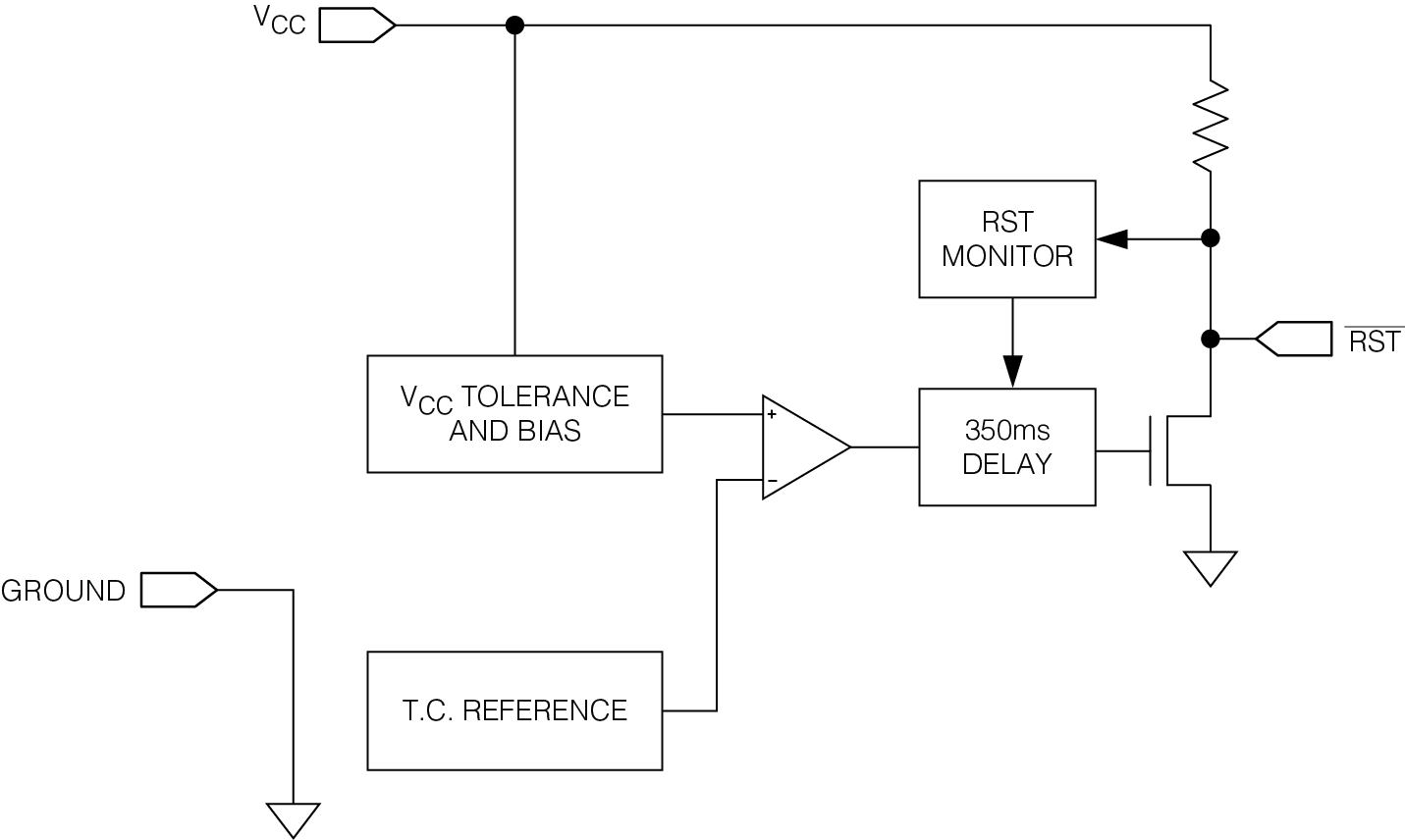

DS1233经济型复位可以为微处理器监视两个重要条件:电源异常及外部数据覆盖故障。精密的温补基准和比较器用于监视电源状态(VCC)。一旦检测到电源超出容差范围,内部将产生电源失效信号、强迫置为复位状态。当VCC恢复到正常条件时,复位状态将持续保持大约350ms,以便电源和处理器达到稳定状态。DS1233的第二个功能是手动复位控制,DS1233提供按键去抖,释放复位前产生350ms的复位脉冲。

产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1233-10+
  • HTML
  • HTML
DS1233-10+T&R
  • HTML
  • HTML
DS1233-15+
  • HTML
  • HTML
DS1233-15+T&R
  • HTML
  • HTML
DS1233-5+
  • HTML
  • HTML
DS1233-5+T&R
  • HTML
  • HTML
DS1233Z-10+
  • HTML
  • HTML
DS1233Z-10+T&R
  • HTML
  • HTML
DS1233Z-15+
  • HTML
  • HTML
DS1233Z-15+T&R
  • HTML
  • HTML
DS1233Z-5+
  • HTML
  • HTML
DS1233Z-5+T&R
  • HTML
  • HTML
