DS1231
量产电源监测器
- 产品模型
- 10
Viewing:
概述
- 监控输入和电源并在即将发生故障时发出警告
- 提供有序关断
- 启动并保持处理器复位，直到电平不安全
- 容差阈值水平可设置为5%或10%
- 上电时自动重新启动处理器
- 暂停重新启动，直到系统稳定
- 工作范围：0°C至+70°C（DS1231和DS1231S）
-40°C至+85°C（DS1231-N和DS1231S-N） - 可选低电平有效NMI迟滞（200mV =“-20”、350mV =“-35”、500mV =“-50”）

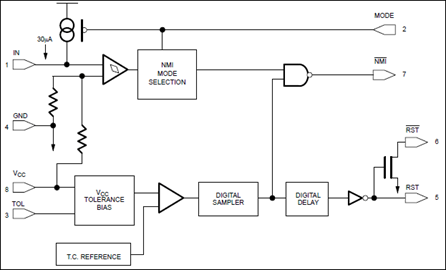

DS1231电源监控芯片采用精密的温度补偿比较器来监控输入功率和5V系统电源。如果检测到不安全电压，不可屏蔽中断会在电源故障之前向处理器发送警告信号。当功率低于用户可选的5%或10%阈值水平时，处理过程将无条件停止，距离关断的时间与电源的可用保持时间成正比。电源恢复后，DS1231会保持复位状态，直到电源状况稳定为止。
为了增强系统可靠性，DS1231会密切监控处理器和上游功率水平、在即将发生故障时发出警告以及自动暂停和重新启动处理器操作。输入检测还支持连接到开关输入，例如用于LED功能的光隔离器。所有外部复位元件（即上拉电阻和延迟定时电容）都集成在一个封装中，节省了空间和成本。
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1231-20+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1231-20N+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1231-35+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1231-50+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1231S-20+ | Small-Outline IC, Wide (0.3in) | ||
| DS1231S-20+T&R | Small-Outline IC, Wide (0.3in) | ||
| DS1231S-20N+ | Small-Outline IC, Wide (0.3in) | ||
| DS1231S-35+ | Small-Outline IC, Wide (0.3in) | ||
| DS1231S-35+T&R | Small-Outline IC, Wide (0.3in) | ||
| DS1231S-50+ | Small-Outline IC, Wide (0.3in) |
