概览

优势和特点

  • 集成隔离高端电源
  • 150 mW副边功耗
  • 隔离高端和低端输出
  • 100 mA输出源电流、300 mA输出吸电流
  • 高共模瞬变抗扰度: >25 kV/μs
  • 工作温度最高可达: 105°C
  • 可调功率水平

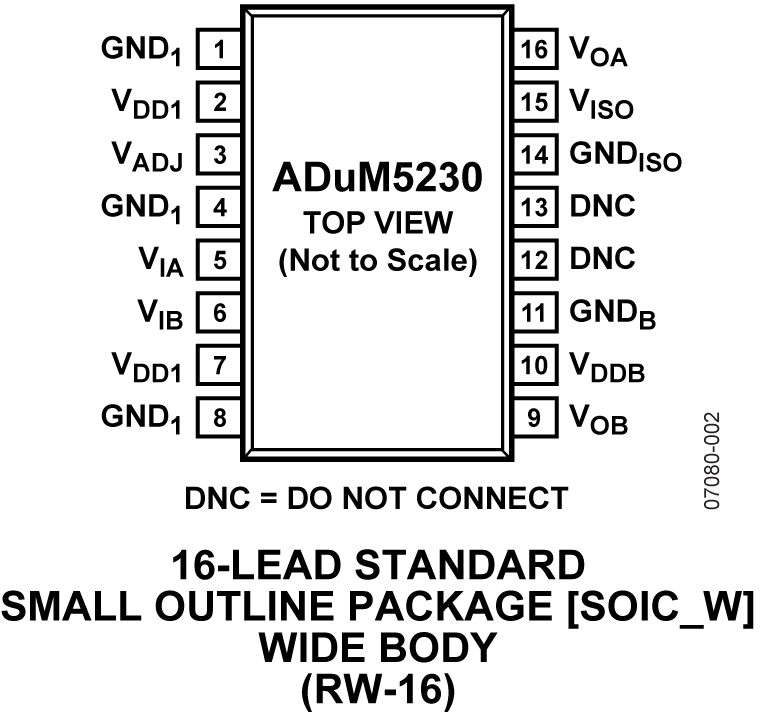

  • 16引脚宽体SOIC封装
  • 安全和法规认证
    • UL认证: 2500 V rms(1分钟),符合UL 1577标准
  • 通过汽车应用认证

产品详情

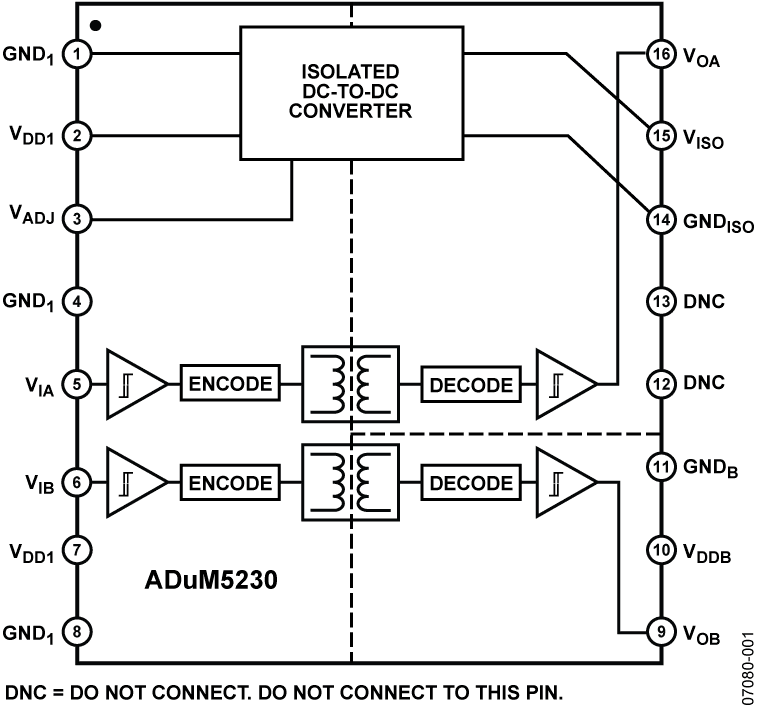

ADuM5230是一款隔离式半桥栅极驱动器,采用ADI公司的iCoupler®技术提供独立的隔离高端和低端输出。此款隔离器件结合了CMOS和微变压器技术,并集成DC/DC转换器来提供隔离高端电源。这样便能消除与外部电源配置相关的成本、空间和性能困难,比如自举电路。该高端隔离电源不仅可向ADuM5230高端输出供电,还可向配合ADuM5230使用的任何外部缓冲电路供电。

与采用高压电平转换方法的栅极驱动器相比,ADuM5230的输入与各输出之间具有真电气隔离优势。相对于输入,各路输出的工作电压最高可达±700 VP,因而支持低端切换至负电压。高端与低端之间的差分电压最高可达700 VP。

应用

  • MOSFET/IGBT栅极驱动器
  • 汽车
  • 电机驱动
  • 电源
