ADUM4150

量产

用于SPI高速接口的5kV专用隔离器（1/1辅助通道方向性）

数据手册 (Rev. E) 产品选型表

产品模型: 4

Viewing:

产品详情

延迟时钟模式下支持最高40 MHz的SPI时钟速度
4线模式下支持最高17 MHz的SPI时钟速度
4个高速、低传播延迟、SPI信号隔离通道
2个数据速率为250 kbps的数据通道
延迟补偿时钟线
20引脚SOIC_IC封装，爬电距离为8.3 mm
工作温度高达：125°C
高共模瞬变抗扰度：>25 kV/μs
安全和法规认证
- UL认证符合UL 1577标准
  - 1分钟5000 V rms，SOIC长封装
- CSA元件验收通知5A
- VDE合格证书
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V_IORM = 849 V峰值

参考资料

数据手册 1

ADuM4150: 5 kV, 6-Channel, SPIsolator Digital Isolator for SPI with Delay Clock Data Sheet (Rev.E) 10/30/2024

安全和法规认证 1

Safety and Regulatory Compliance Information 01/28/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM4150ARIZ	20-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM4150ARIZ-RL	20-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM4150BRIZ	20-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM4150BRIZ-RL	20-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

9月 22, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
		PCN15_0135_Form Material_Report Detailed Change Description Qualification Results Summary
ADUM4150ARIZ	量产
ADUM4150ARIZ-RL	量产
ADUM4150BRIZ	量产
ADUM4150BRIZ-RL	量产
2月 27, 2015 - 15_0034 ADuM415x Data Sheet Changes
		PCN15_0034_Form Material_Report Datasheet Specification Comparison
ADUM4150ARIZ	量产
ADUM4150ARIZ-RL	量产
ADUM4150BRIZ	量产
ADUM4150BRIZ-RL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

ADuM3150/ADuM4150 IBIS Model

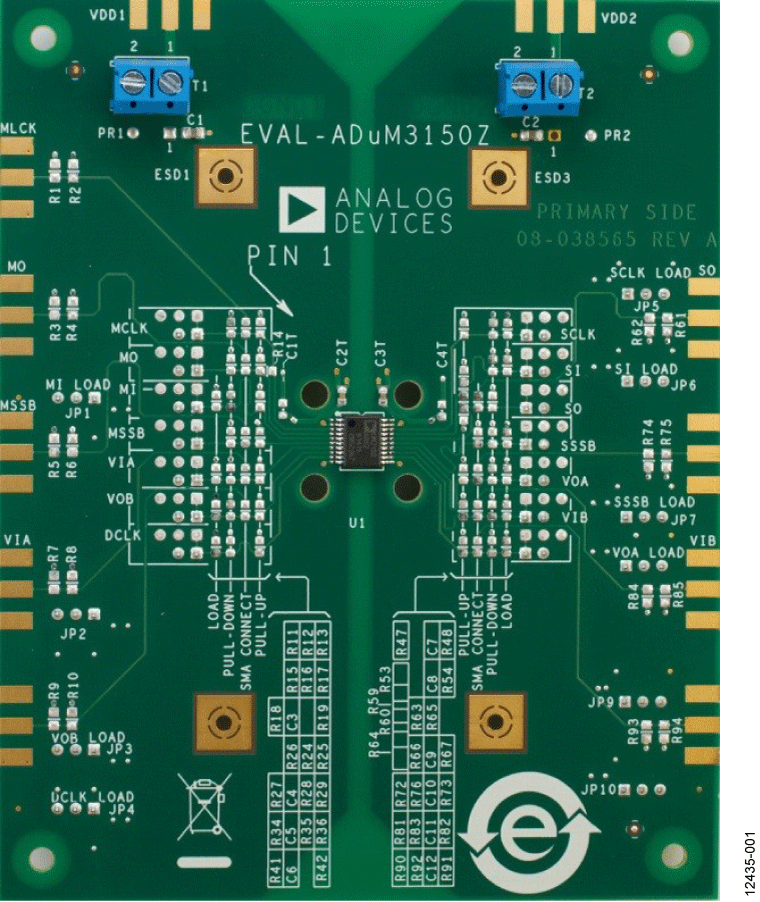

评估套件

ADUM3150/ADUM4150评估板

立即购买更多内容

特性和优点

可访问所有6个数据通道
可访问DCLK延迟时钟
多个连接选项
支持Tektronix有源探头
采用电缆端接
支持PCB边缘安装型同轴连接器
轻松配置
安装的SPIsolator^®数字隔离器：采用20引脚SSOP封装的 ADuM3150BRSZ

产品详情

EVAL-ADuM3150Z支持ADuM3150ARSZ和ADuM3150BRSZ，它们是6通道SPIsolator^®隔离器并针对SPI应用进行了优化。它们包括两个低速通道和一个时钟延迟通道，以实现40 MHz SPI数据传输。该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。信号源可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。电路板集成200 mil接头位置，可兼容Tektronix^®有源探头。

EVAL-ADuM3150Z评估板可用于评估ADuM4150ARIZ和ADuM4150BRIZ器件。虽然EVAL-ADuM3150Z评估板的焊盘布局不支持ADuM4150ARIZ和ADuM4150BRIZ 20引脚SOIC_IC封装，但这些器件可采用ADuM3150ARSZ或ADuM3150BRSZ进行评估。ADuM4150ARIZ和ADuM3150ARSZ的封装和隔离能力有所不同，但具备相同的评估功能。ADuM4150BRIZ和ADuM3150BRSZ器件也是一样。

该板遵循印刷电路板(PCB)的4层板最佳设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他电磁干扰(EMI)或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。

有关完整详情，请参见ADuM3150数据手册，使用EVAL-ADuM3150Z评估板时必须同时参考用户指南UG-719与数据手册。

支持的SPIsolator型号

ADuM3150ARSZ
ADuM3150BRSZ
ADuM4150ARIZ
ADuM4150BRIZ

资料

UG-719: Evaluating the iCoupler ADuM3150 with the EVAL-ADuM3150Z Evaluation System (Rev.A)
2014/7/28
