特性
- 6 A 峰值驱动器输出功能
- 内部关闭 NFET，导通电阻：<0.95 Ω
- 内部打开 PFET，导通电阻：<1.18 Ω
- 分裂式发射器过流保护
- 具有栅极感应输入的米勒箝位输出
- 隔离式故障输出
- 隔离式温度传感器回读
- 传播延迟
- 上升：105 ns（典型值）
- 下降：107 ns（典型值）
- 最小脉冲宽度：70 ns
- 工作结温范围（−40°C 至 +150°C）
- VDD1 和 VDD2 UVLO
- ASC 输入
- 8.3 mm 爬电距离
- 安全和监管审批
- 5 kV rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 VPEAK（增强/基本）
- AEC-Q100 适用于汽车应用
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADuM41371ADuM4138 是一款已专门针对绝缘栅极双极晶体管 (IGBT) 驱动进行优化的单通道栅极驱动器。ADI 公司的 iCoupler® 技术在输入信号和输出栅极驱动器之间实现隔离。
ADI 公司的芯片级变压器还可在芯片的高电压域和低电压域之间实现隔离式控制信息通信。可以从专门的故障输出中回读有关芯片状态的信息。ADuM4137 可为过流事件、远程温度过热事件、欠压锁定 (UVLO) 和热关断 (TSD) 提供隔离式故障报告
ADuM4137 中集成了过流检测功能，可在发生过流事件的情况下保护 IGBT。在发生故障的情况下，分裂式发射器过流检测可与高速两级关闭功能相结合。
ADuM4137 为外部金属氧化物半导体场效应晶体管 (MOSFET) 提供一个米勒箝位控制信号，可在使用单轨电源的情况下在栅极电压降至低于 2.0 V（典型值）和高于 GND2 时实现可靠的 IGBT 关闭。可以在进行或不进行米勒箝位操作的情况下使用单极次级电源工作。
如果开启后栅极电压未在允许的时间内 (tDVL) 上升到内部阈值 (VDVL) 以上，低栅极电压检测电路可触发故障。此电路可检测导致栅极短路或弱驱动的 IGBT 套件故障。
对于公共 IGBT 两级台阶电压电平，次级下降 UVLO 设置为 11.24 V（典型值）。
ADuM4137 提供现场温度编程功能。可以使用两个温度传感器引脚，通过套件初级端的串行端口接口 (SPI) 总线，对 IGBT 的系统温度、感应二极管增益和偏移进行隔离式监控。值存储在次级端的 EEPROM 上。此外，可以对特定的电压偏移、温度感应报告频率和重要延迟进行编程。
如果不存在故障，可以通过 ADuM4137 次级端的 ASC 引脚从次级端开启该驱动器。
应用
- MOSFET/IGBT 栅极驱动器
- 光伏 (PV) 逆变器
- 电机驱动器
- 电源
1 受美国专利 5,952,849；6,873,065 和 7,075,329 保护。其他专利正在申请中。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADuM4137
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
产品选型指南 1
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADUM4137WBRNZ |

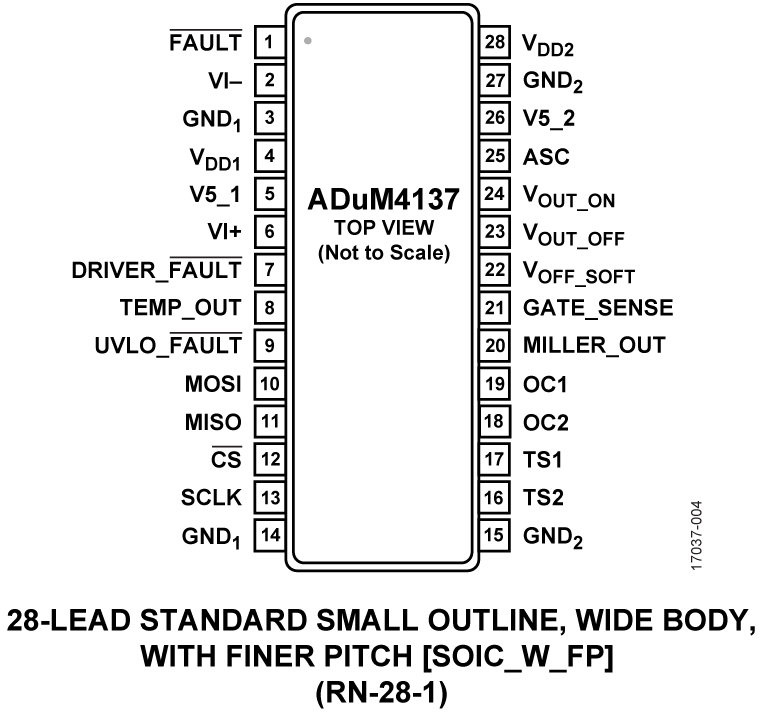

28-Lead SOIC (Wide, Finer Pitch)
|
|
|
| ADUM4137WBRNZ-RL |
28-Lead SOIC (Wide, Finer Pitch)
|
|
- ADUM4137WBRNZ
- 引脚/封装图-中文版
-
28-Lead SOIC (Wide, Finer Pitch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM4137WBRNZ-RL
- 引脚/封装图-中文版
-
28-Lead SOIC (Wide, Finer Pitch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1

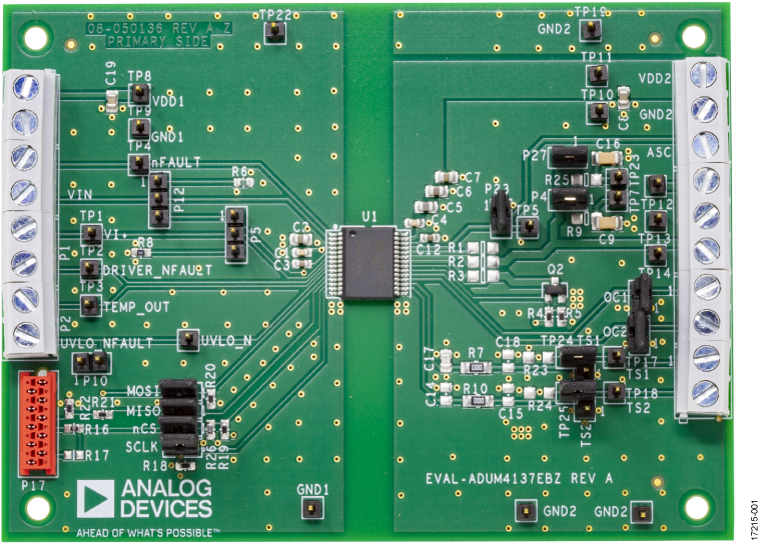

EVAL-ADuM4137
ADuM4137 评估板
产品详情
EVAL-ADuM4137EBZ 板演示 ADuM4137 的高级特性，同时在测试环境中保持灵活性。EVAL-ADuM4137EBZ 板布局提供了一种可通过跳线引脚轻松控制的电路。可以使用更优化的布局，并提高系统的性能。
EVAL-ADuM4137EBZ 板可与 USB-SDP-CABLEZ 编程电缆配合使用，以访问次级端电子可擦可编程只读存储器 (EEPROM)，而且还包括用于驱动使用任何其他 SPI 兼容系统的串行外设接口 (SPI) 总线的选项。USB-SDP-CABLEZ 使用 3.3 V 逻辑电源工作，而 ADuM4137 具有一个内部 5 V 稳压器。R21 和 R22 电阻器的 MISO 线路上包括了一个电阻分压器以便于连接。
本指南演示如何使用 ADuM4137 评估软件访问用户微调位，并介绍如何仿真 EEPROM 设置以及将这些位编程到非易失存储器中。
有关 ADuM4137 的完整详细信息，请参阅 ADuM4137 数据手册，在使用本评估板时，应同时参阅该数据手册和本用户指南。
