概览

优势和特点

  • 每个输出引脚 2 A 输出电流 (<3 Ω RDSON_X)
  • 3 A 峰值短路电流
  • 3.3 V 至 6.5 V、VDD1
  • 4.5 V 至 35 V、VDD2
  • 正向阈值,UVLO(3.3 V VDD1 时)
  • VDD2 上存在多个正向阈值 UVLO 选项
    • A 级:4.4 V(典型值)正向阈值,UVLO
    • B 级:7.3 V(典型值)正向阈值,UVLO
    • C 级:11.3 V(典型值)正向阈值,UVLO
  • 精准定时特性
    • 下降缘传播延迟最大 48 ns
  • CMOS 输入逻辑电平
  • 高共模瞬变抗扰度:>150 kV/µs
  • 高工作结温:125°C
  • 默认低电平输出
  • 可选择的压摆率控制
  • 安全和监管审批(申请中)
    • UL 认证:符合 UL 1577
      • 5 kV rms 持续 1 分钟
    • CSA 元件验收通知 5A
    • VDE 符合性证书(申请中)
      • DIN V VDE V 0884-10
      • VIORM = 849 V 峰值

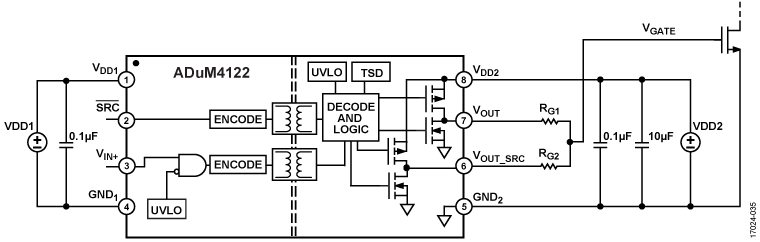

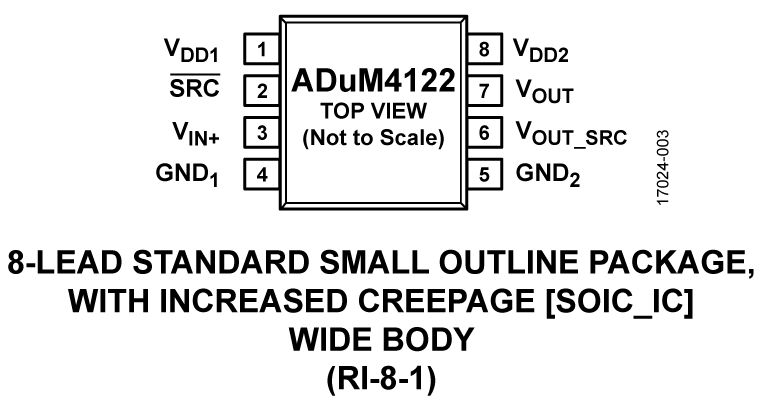

  • 8 引脚宽体 SOIC_IC 封装

产品详情

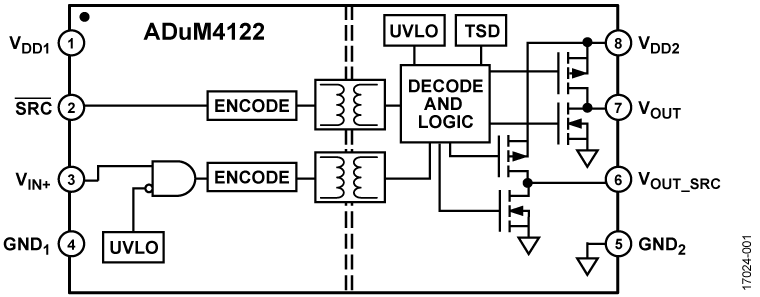

ADuM4122 是一款隔离式单器件双输出驱动器,采用 iCoupler® 技术实现高精度隔离。ADuM4122 通过 8 引脚宽体 SOIC 封装提供 5 kV rms 隔离。这些隔离元件集高速互补金属氧化物半导体 (CMOS) 和整体式变压器技术于一身,能够提供比替代产品(例如脉冲变压器和栅极驱动器的组合)更出色的性能特点。

ADuM4122 采用 3.3 V 到 6.5 V 的输入电压范围,兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器不同,ADuM4122 可在输入和输出区域之间实现真正的电气隔离。

ADuM4122 包括两个输出引脚,便于进行两个输出驱动强度的压摆率控制。VOUT 引脚遵循 VIN+ 引脚的逻辑,而升压输出 VOUT_SRC 可以切换为遵循 VIN+ 引脚或设置为高阻抗。压摆率的切换由初级侧控制。压摆率控制可降低电磁干扰 (EMI) 并实现电压过冲控制。

如果 ADuM4122 的内部温度超过热关断温度,则内部热关断会将输出设置为低。

因此,ADuM4122 能够可靠控制绝缘栅极双极晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET) 配置在各种开关电压下的开关特性,从而实现简单的压摆率控制。

应用

  • 开关式电源
  • 隔离式 IGBT 和 MOSFET 栅极驱动器
  • 工业逆变器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

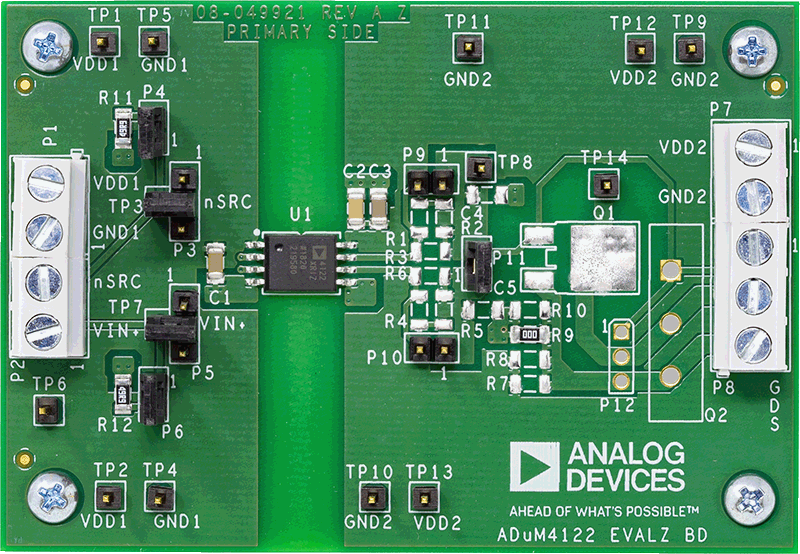

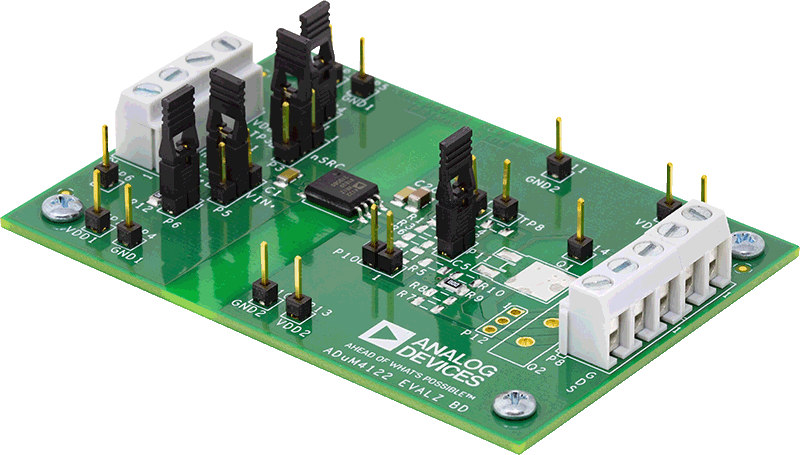

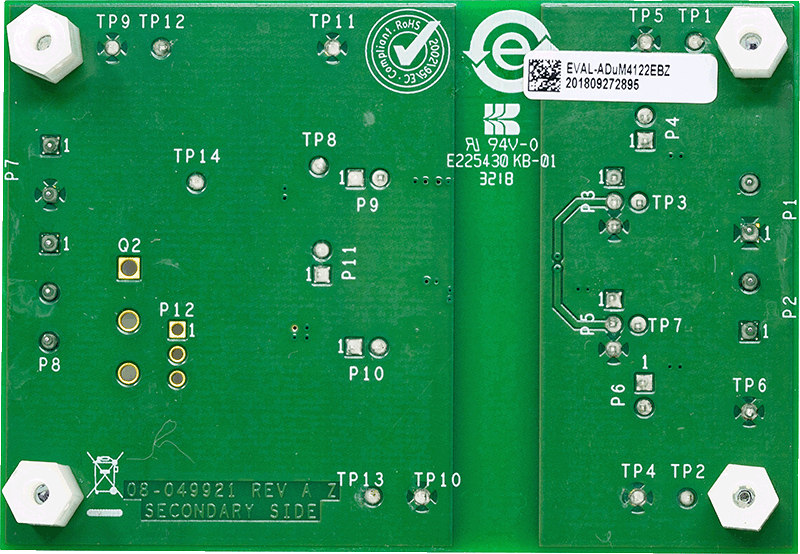

评估套件 (1)
