概览

优势和特点

  • 2个Blackfin内核，性能达500 MHz/1000 MMAC（总计2000 MMAC），适合严苛的信号处理应用。
  • 552 K字节的片内SRAM，包括每个内核148 kB的L1 SRAM，支持奇偶校验，以及支持ECC的256 kB共享L2 SRAM。

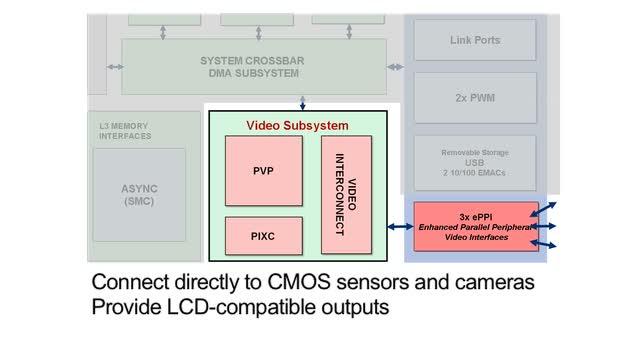

  • 流水线视觉处理器(PVP)，支持HD。
  • 像素合成器。
  • 全集成式DMA控制器，支持与片内和片外存储器和外设进行DMA传输。
  • 3个增强型并行外设接口(ePPI)，支持最高24位的数据宽度、ITU-R BT.656模式，可直接连接TFT LCD面板、并行转换器、视频编码器和解码器、图像传感器以及其他通用外设。
  • 3个同步串行端口(SPORT)，支持 I2S、包装I2S、左对齐采样对和TDM模式。
  • USB 2.0 HS OTG。
  • 移动存储器接口(RSI)。
  • 2个10/100以太网MAC，支持IEEE 1588。
  • 控制器区域网络(CAN)接口。
  • 4个链路端口，支持8位宽DMA数据传输。
  • 2个看门狗定时器和8个定时器/计数器，支持PWM。
  • CRC引擎。
  • 2个SPI兼容端口，支持主机和从机模式。
  • 2个UART和2个双线式接口。
  • 2个16位脉冲宽度调制(PWM)通道。
  • 19x19 mm CSP BGA封装。
  • 提供商用、工业和汽车应用温度范围。

产品详情

ADSP-BF609 Blackfin处理器针对嵌入式视觉和视频分析应用进行了优化，使用双核定点DSP处理器和独特的流水线视觉处理器(PVP)。PVP是靠近Blackfin内核的一组功能模块，专为加快图像处理算法和降低整体带宽要求而设计。

其他特性包括高性能增强型基础设施、大型片内存储器和功能丰富的外设集，以及扩展的连接选项。此外，ADSP-BF609处理器内置适合安全关键应用的功能，包括内部存储器模块和故障管理单元内的存储器保护CRC、奇偶校验和ECC保护。

ADSP-BF609处理器是许多嵌入式视觉应用的理想器件，例如汽车高级驾驶员辅助系统(ADAS)、工业制造系统的机器视觉和机器人、安保与监控系统分析和条码扫描仪。


产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

参考资料

  • 查看全部 (30)
  • 数据手册 (1)
  • 应用笔记 (14)
  • 用户手册 (5)
  • 处理器使用手册 (2)
  • 仿真器使用手册 (3)
  • 集成电路异常 (1)
  • 中文系统方案 (1)
  • 每月推荐 (1)
  • 视频 (1)
  • 技术文章 (1)
    • Document Type
    应用笔记

    软件代码及系统需求

    DSP软件

    Blackfin USB-LAN EZ-Extender Board Support Package

    Download Software (Release 1.1.0)

    Download Release Notes (Release 1.1.0)

    Download Software (Release 1.0.0)

    Download Release Notes (Release 1.0.0)

    软件模块

    Download the free production version of the Blackfin Video Content Analysis Toolbox along with examples and demonstration code. (Rev. 2.0.0 - ~67.3 MB)

    Middleware

    Lightweight TCP/IP (lwIP) Stack

    停产：Lightweight TCP/IP (lwIP) Stack for CrossCore Embedded Studio针对嵌入式平台实现了广泛接受的TCP/IP堆栈，支持TCP/IP套件中的绝大多数网络协议。

    软件开发工具

    CrossCore® Embedded Studio

    CCES是针对ADI Blackfin®、SHARC®和Arm™处理器系列的出色集成开发环境(IDE)。

    Software Modules

    MPEG-4 SP/ASP 解码器(Blackfin)

    ADI针对Blackfin处理器的MPEG-4 SP/ASP解码器库是MPEG-4视频解码器的实施方案，符合国际标准ISO/IEC14496-2，信息技术—音频-视频对象编码—第2部分：可视化（第三版2004-06-01）。

    工具及仿真模型

    BSDL模型

    IBIS模型

    设计工具

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADSP-BF609BBCZ-5 材料声明 质量和可靠性 349-Ball CSPBGA (19mm x 19mm)
    ADSP-BF609KBCZ-5 材料声明 质量和可靠性 349-Ball CSPBGA (19mm x 19mm)
    Wafer Fabrication Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • ADSP-BF609BBCZ-5 量产
    • ADSP-BF609KBCZ-5 量产
