ADSP-21261/ADSP-21262/ADSP-21266 SHARC Embedded Processor (Rev. G)7/15/2008PDF1516 kB
概览
优势和特点
- 200MHz/1.2 GFLOP SIMD SHARC内核，支持IEEE兼容32位浮点、40位浮点和32位定点数据类型
- 2Mb SRAM；片内ROM集成行业标准音频解码和后处理算法，仅向合格的Dolby和DTS被许可方提供。
- 16位并行端口
- 数字音频接口(DAI)可实现用户定制访问外设，包括精密时钟发生器(PCG)、输入数据端口(IDP)和通用I/O
- 22个零开销DMA通道
- 6个串行端口(SPORT)，支持I2S、左对齐采样对和TDM模式
- SPI兼容端口，支持主机和从机模式
- 3个全功能定时器
- PLL支持多种乘法器比率
- 136引脚MiniBGA和144引脚LQFP封装
- 商用和工业温度范围

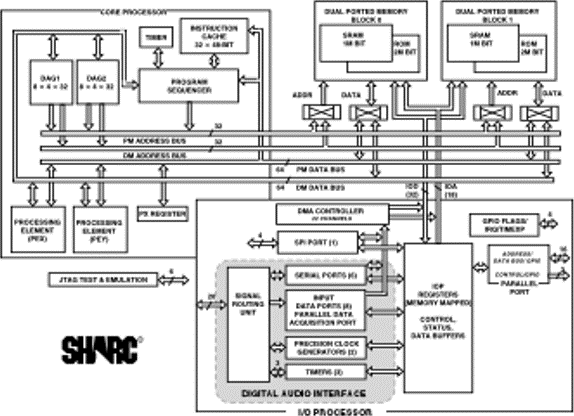

产品详情
第三代SHARC处理器包括ADSP-21262、ADSP-21266、ADSP-21364和ADSP-21365，具有更高的性能，提供多种音频外设和新的存储器配置，包括片内ROM，支持最新环绕声解码器算法。这些器件均与以前的SHARC处理器引脚兼容和全代码兼容。SHARC处理器系列这些最新成员基于一款单指令多数据(SIMD)内核制成，支持32位定点和32/40位浮点算法格式，是高性能音频应用的理想选择。
第三代SHARC处理器同时集成音频专用外设，有利于简化硬件设计、缩短上市时间。这些功能模块被称为数字音频接口(DAI)，可以相互连接，也可通过软件可编程信号路由单元(SRU)连接至外部引脚。SRU是一种新型架构，可在DAI模块间实现完全、灵活路由。通过SRU连接的外设包括但不限于串行端口、SPI端口、输入数据端口(IDP)、精密时钟发生器(PCG)和定时器。SHARC处理器编程模型不但在资源利用方面表现灵活，而且简单易用，使制造商可以利用单一硬件设计出具有不同I/O要求的各种产品。
SHARC Melody家用平台
SHARC Melody平台将高性能处理器与优化软件有机地整合起来，为家庭影院制造商提供了完整的音频解决方案。ADSP-21266是一款大存储容量的高性能器件，主要面向中高端家庭影院系统。SHARC Melody解决方案以片内ROM形式提供，包含以下各种行业标准音频解码器算法：
- PCM
- Dolby Digital*
- Dolby Digital EX2*
- Dolby Pro Logic IIx*
- DTS 5.1*
- DTS ES*
- DTS Neo:6（影院和音乐）*
- DTS 96/24*
- MPEG2 AAC LC
- MPEG2 (BC)双声道
这些算法采用工厂掩码编程，以实现单芯片系统实施，并降低系统材料成本。
* 取得样片前需与IP持有人签订许可协议。
产品分类
客户必须经许可使用片内ROM内集成的相应Dolby和DTS技术。最低年度数量要求适用。
有关这些产品使用的更多信息，请联系当地的ADI公司销售办事处。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
