概览
优势和特点
- IQ 正交解调器
- 集成小数N分频PLL和VCO
- 增益控制范围：60 dB
- 输入频率范围：100 MHz至1000 MHz
- 输入P1dB：+12 dBm（0 dB增益时）
- 输入IP3：+22.5 dBm（0 dB增益时）
- 噪声系数：11 dB（>39 dB增益时），49 dB（0 dB增益时）
- 基带1 dB带宽：250 MHz（宽带模式），50 MHz（窄带模式）
- SPI/I2C 串行接口
- 电源：+3.3 V/350 mA
产品详情
ADRF6850是一款高度集成的宽带正交解调器、频率合成器和可变增益放大器(VGA)。该器件工作在100 MHz至1000 MHz的频率范围，适用于窄带和宽带通信应用，能够执行从中频(IF)直接到基带频率的正交解调。ADRF6850解调器包括一个集成VCO的高模数小数N分频频率合成器，其频率分辨率优于1 Hz，前端VGA提供60 dB的增益控制范围。
所有片内寄存器均通过用户可选的SPI或 I2C 接口进行控制。该器件采用3.15 V至3.45 V的单电源供电。
应用
- 宽带通信
- 蜂窝通信
- 卫星通信
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

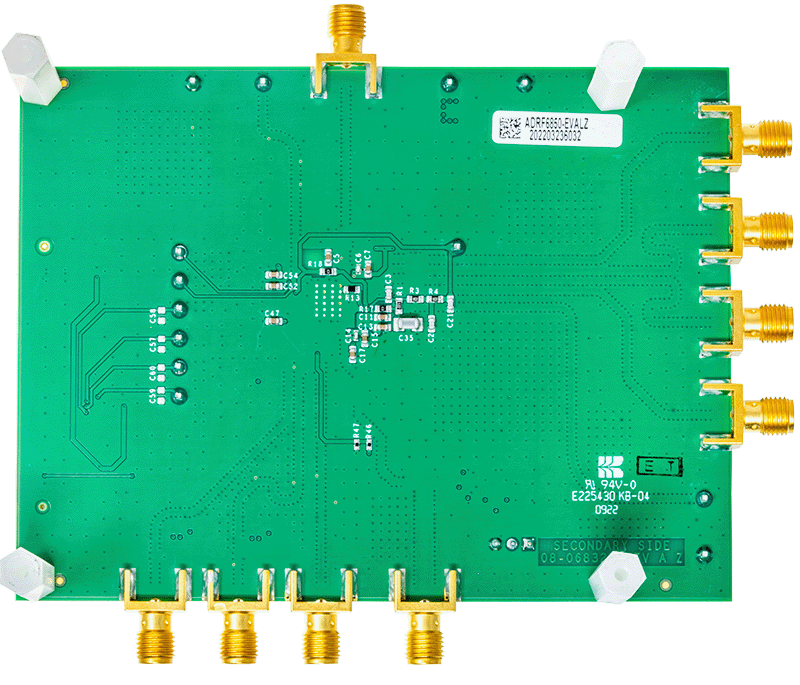

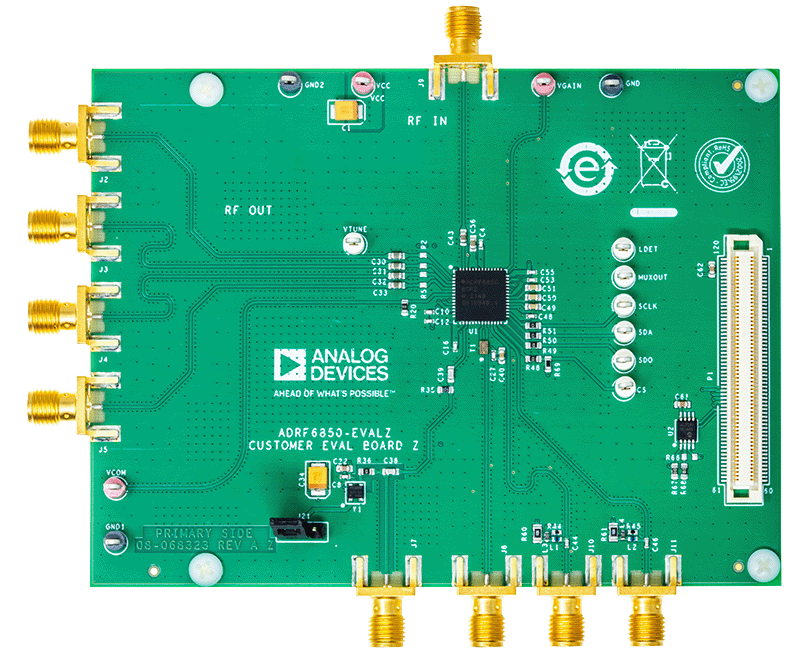

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADRF6850BCPZ | 材料声明 | 质量和可靠性 | 56-Lead LFCSP (8mm x 8mm w/ EP) | |
| ADRF6850BCPZ-R7 | 材料声明 | 质量和可靠性 | 56-Lead LFCSP (8mm x 8mm w/ EP) | |
| Wafer Fabrication Data |
