概览

优势和特点

  • 集成小数N分频PLL和VCO的I/Q调制器
  • 增益控制范围:47 dB,步进为1 dB
  • 输出频率范围:100 MHz至2400 MHz
  • 1 dB 输出压缩:8 dBm(LO = 1800 MHz)
  • 输出IP3:20.5 dBm(LO = 1800 MHz)
  • 噪底:-161 dBm/Hz(LO = 1800 MHz)
  • 基带调制带宽:600 MHz(3 dB)
  • 输出频率分辨率:1 Hz
  • SPI 和 I2C 兼容型串行接口
  • 电源:5 V/380 mA

产品详情

ADRF6755是一款高集成度正交调制器、频率合成器和可编程衰减器。该器件工作在100 MHz至2400 MHz的频率范围,适用于卫星、蜂窝和宽带通信。

ADRF6755调制器包括一个集成VCO的高模数、小数N分频频率合成器,其频率分辨率低于1 Hz,以及一个47 dB数字控制输出衰减器,步进为1 dB。

所有片内寄存器均通过用户可选的SPI或I2C接口进行控制。该器件采用4.75 V至5.25 V单电源供电。

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

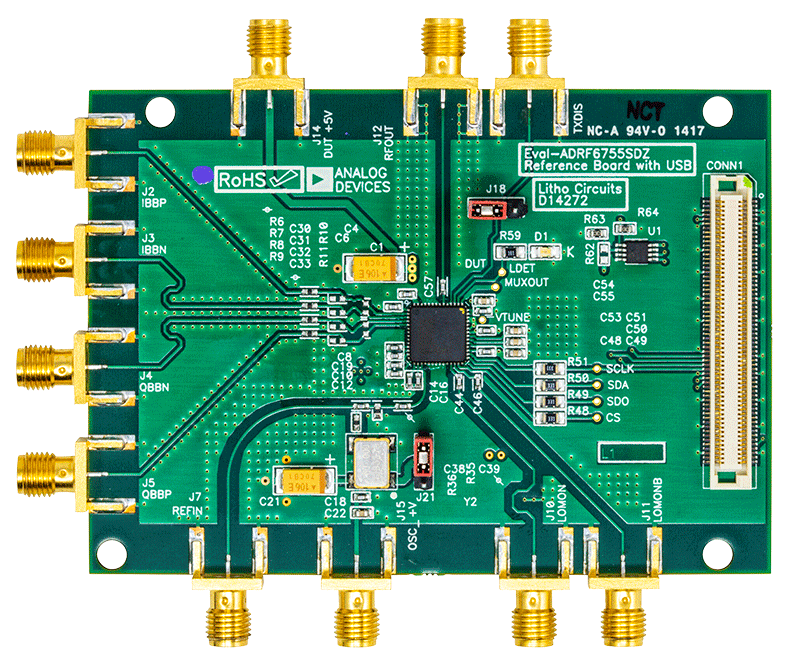

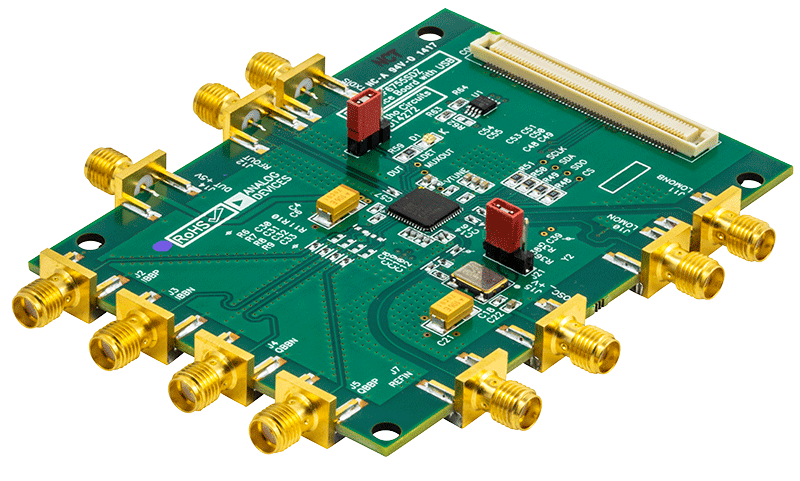

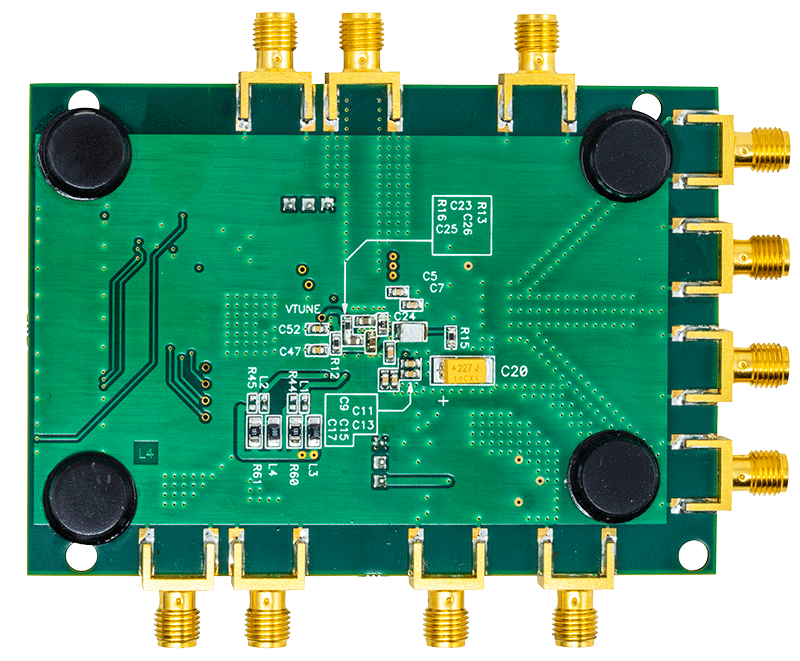

评估套件 (1)

软件代码及系统需求

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

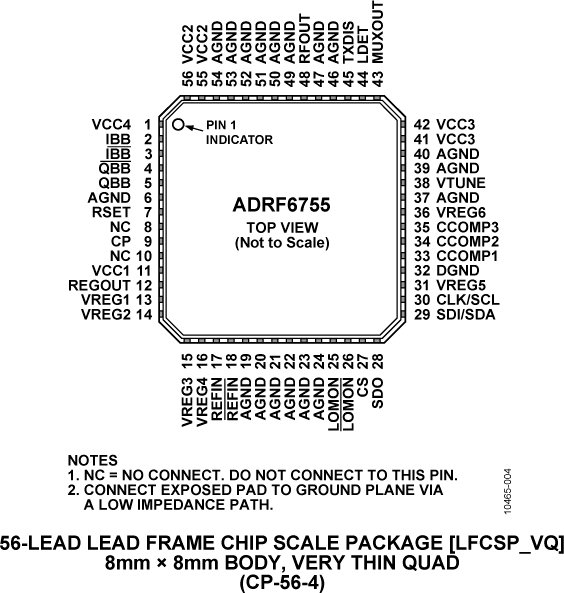

ADRF6755ACPZ 材料声明 质量和可靠性 56-Lead LFCSP (8mm x 8mm w/ EP)
ADRF6755ACPZ-R7 材料声明 质量和可靠性 56-Lead LFCSP (8mm x 8mm w/ EP)
