ADRF6521

推荐新设计使用

低频至3 GHz,具有输出共模和直流偏置控制的双通道VGA

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 双配 VGA
  • 最大电压增益:18 dB
  • 增益控制衰减范围:TA = 25°C 时,典型值为 21 dB
  • ±1 dB 增益平坦度带宽:2.5 GHz(典型值)
  • IMD2 和 IMD3(1.5 V p-p复合输出):
    • 在 VGN = 1.5 V,980 MHz 和 1000 MHz 音调下,分别具有−56.8 dBc 的典型值和 −75 dBc 的典型值。
  • HD2 和 HD3(1.5 V p-p 复合输出):
    • 在 VGN = 1.5 V,基线为 500 MHz 时,分别具有−75 dBc 的典型值和 −73.7 dBc 的典型值。
    • 在 VGN = 1.5 V,基线为 1 GHz 时,分别具有−55.9 dBc 的典型值和 −57.5 dBc 的典型值。
  • 噪声指数:
    • 500 MHz 时,具有 10.5 dB 典型值(最大增益时)
    • 2 GHz 时,具有 14.8 dB (最大增益时)
    • 随着增益回退,噪声系数逐分贝降低
  • 100 Ω 差分输入阻抗
  • ≤ 16 Ω 差分输出阻抗
  • 可编程
    • 输出直流偏置标称范围:± 400 mV
    • 输出共模控制:> ± 200 mV,当 VOCM = ±0.2 V 时
  • 具有关断特性的单/双电源供电运行
    • 单电源:VPOS = 5 V,VNEG = 0 V(标称)
    • 双电源:VPOS = 3 V,VNEG = −2 V (标称)
ADRF6521

低频至3 GHz,具有输出共模和直流偏置控制的双通道VGA

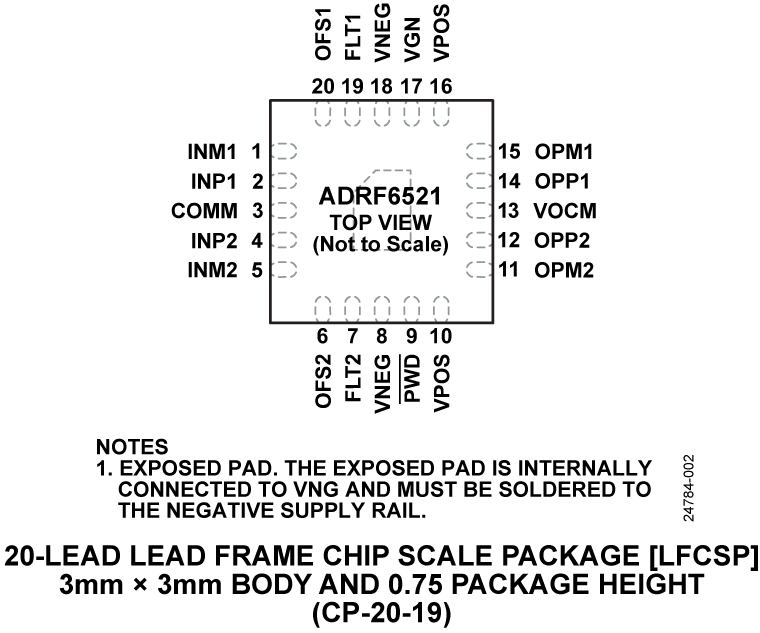

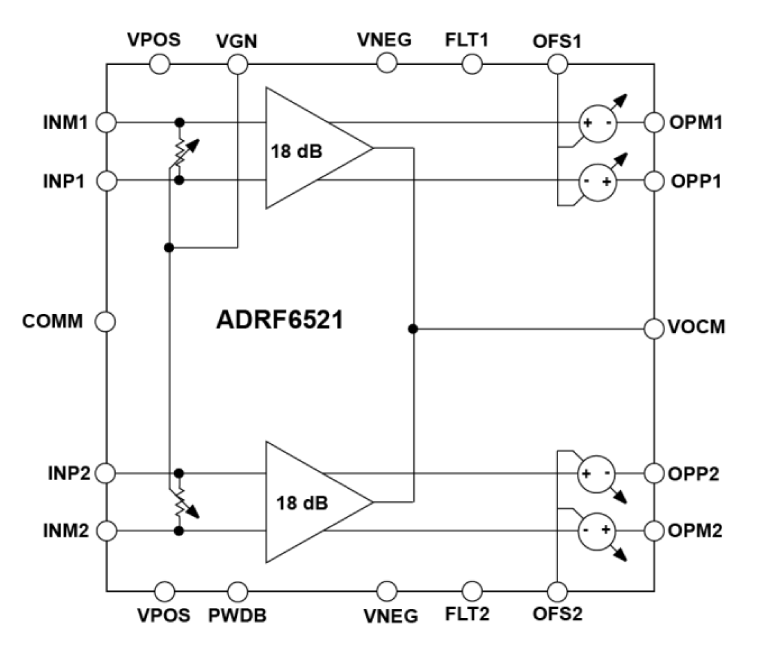

ADRF6521 Functional Block Diagram ADRF6521 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

eval board
EVAL-ADRF6521

利用输出共模和直流失调控制评估 ADRF6521 的低频至 3 GHz 双路 VGA

特性和优点

  • 标准单端接口
  • 提供差分接口
  • 易于施加到测试回路的电源电压
  • 双电源功能
  • 模拟增益控制应用于测试环路

产品详情

本用户指南介绍了用于 ADRF6521 双通道可变增益放大器 (VGA) 的 ADRF6521-EVALZ 套件,以及如何配置评估板以评估单端和差分配置中的 ADRF6521。

ADRF6521-EVALZ 允许用户测试 ADRF6521 提供的所有功能和特性,包括模拟增益控制,输出共模控制和输出直流失调控制。信号路径走线是匹配的,并且直观地布置在评估板的四个角上,可轻松与其他评估板连接。

ADRF6521 数据手册中提供了 ADRF6521 的完整描述和完整规格,使用评估板时,必须与本用户指南一起查阅。

EVAL-ADRF6521
利用输出共模和直流失调控制评估 ADRF6521 的低频至 3 GHz 双路 VGA
ADRF6521 Evaluation Board
