ADRF5160

推荐用于新设计

0.7 GHz 至 4.0 GHz 高功率 88 W 峰值硅 SPDT 反射开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 反射式 50 Ω 设计
  • 低插入损耗：0.7 dB（典型值）至 2.0 GHz
  • TCASE = 105°C 下具有高功率处理能力
    • 长期（>10 年）平均值
      • 连续波功率：43 dBm
      • 峰值功率：49 dBm
      • LTE 平均功率 (8 dB PAR)：41 dBm
    • 单一事件（<10 秒）平均值
      • LTE 平均功率 (8 dB PAR)：44 dBm
  • 高线性度
    • P0.1dB：47 dBm（典型值）
    • IP3：70 dBm（典型值）
  • ESD 额定值
    • HBM：4 kV（3A 级）
    • CDM：1.25 kV
  • 单一正电源：5 V
  • 正控制，CMOS/TTL 兼容
  • 32 引脚 5 mm × 5 mm LFCSP 封装

ADRF5160 是一款硅基高功率 0.7 GHz 到 4.0 GHz 硅单刀双掷 (SPDT) 反射开关，采用无引线的表面安装式封装。此开关适用于高功率和蜂窝基础设施应用，例如长期演进 (LTE) 基站。ADRF5160 具有 41 dBm 的高功率处理能力（长期（>10 年）典型平均值 8 dB PAR LTE）、0.7 dB（典型值）至 2.0 GHz 的低插入损耗、70 dBm 的输入 3 阶交调点 (IP3)（典型值）和 47 dBm 的 0.1 dB 压缩点 (P0.1dB)。片内电路使用 5 V 的单一正电源工作，典型电源电流为 1.1 mA，使得 ADRF5160 成为基于 Pin 二极管的开关的理想替代方案。

ADRF5160 采用符合 RoHS 指令的紧凑式 32 引脚 5 mm × 5 mm LFCSP 封装。

应用

  • 无线基础设施
  • 军事和高可靠性应用
  • 测试设备
  • Pin 二极管替代方案
ADRF5160
0.7 GHz 至 4.0 GHz 高功率 88 W 峰值硅 SPDT 反射开关

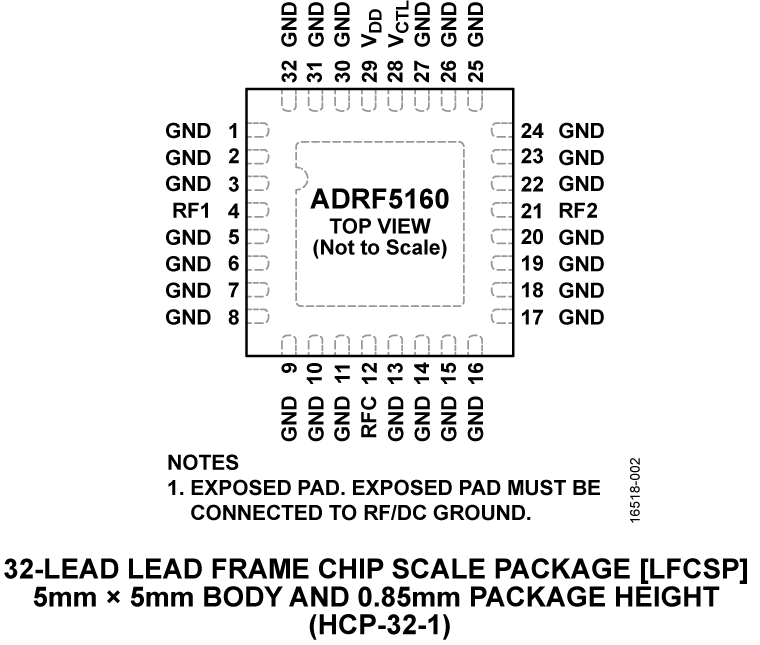

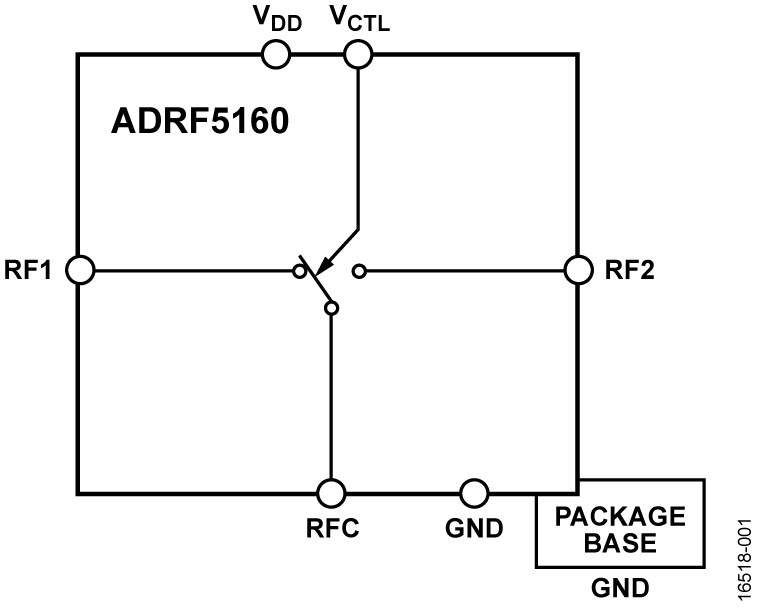

ADRF5160 Functional Block Diagram ADRF5160 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5160

ADRF5160 评估板

立即购买 更多内容

产品详情

使用适当的 RF 电路设计技术生成评估 PCB。RF 端口处的信号线必须具有 50 Ω 的阻抗，并且封装接地引线和背侧接地片必须直接连接到接地平面。Analog Devices, Inc. 可按需提供此评估板。

EVAL-ADRF5160
ADRF5160 评估板

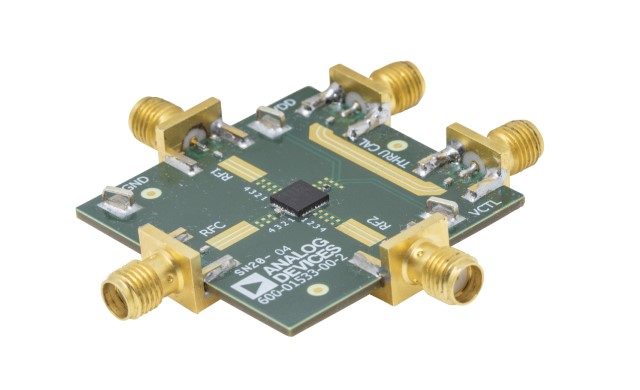

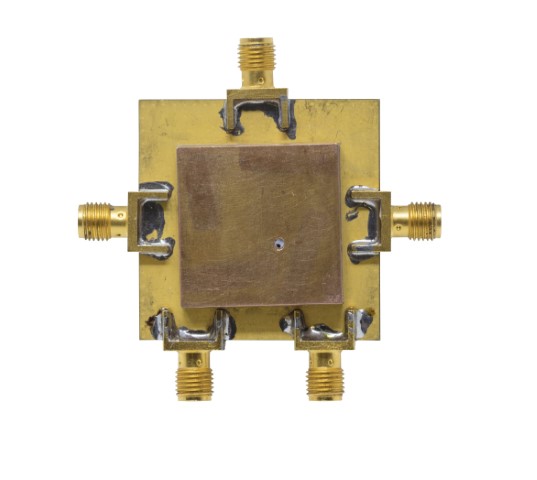

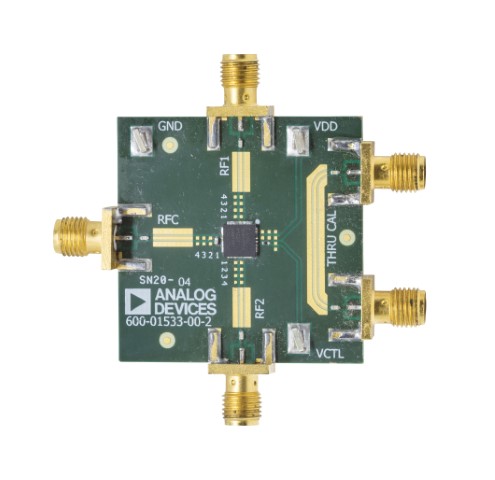

ADRF5160 Evaluation Board (angle) ADRF5160 Evaluation Board (bottom) ADRF5160 Evaluation Board (top)
