特性
- 超宽带频率范围：100 MHz 至 44 GHz
- 反射式设计
- 低插入损耗：
- 18 GHz 时为 1.5 dB
- 40 GHz 时为 2.5 dB
- 44 GHz 时为 3.0 dB
- 高隔离：
- 18 GHz 时为 46 dB
- 40 GHz 时为 33 dB
- 44 GHz 时为 31 dB
- 高输入线性度：
- P0.1dB：27.5 dBm（典型值）
- IP3：50 dBm（典型值）
- 高 RF 输入功率处理能力
- 直通路径：27 dBm
- 热切换：27 dBm
- 无低频杂散信号
- 0.1 dB 射频建立时间：50 ns
- 符合 RoHS 指令的 20 端子 3 mm × 3 mm LGA 封装
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADRF5046 是一款利用硅工艺制造的反射式单刀四掷 (SP4T) 开关。
ADRF5046 的工作频率范围为 100 MHz 至 44 GHz，具有低于 3.0 dB 的插入损耗和高于 31 dB 隔离性能。无论是直通路径还是热切换，该套件都具有 27 dBm 的射频 (RF) 输入功率处理能力。
ADRF5046 在 +3.3 V 正电源上消耗 3 μA 的低电流，在 −3.3 V 负电源上消耗 −110 μA 电流。
该套件提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。
ADRF5046 采用符合 RoHS 指令的 20 端子 3 mm × 3 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C 的温度范围内工作。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施 – 毫米波 5G
- 军用无线电、雷达和电子对抗措施 (ECM)
- 微波无线电和甚小孔径终端 (VSAT)
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADRF5046
文档
2
筛查
1 应用
全部
-
全部
-
数据手册
-
应用笔记
全部
-
全部
-
英文
数据手册
1
应用笔记
1
HTML
更新 06/08/2023
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料 2
产品选型指南 1
Thought Leadership Page 1
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5046BCCZN |
20-Lead LGA
|
|
|
| ADRF5046BCCZN-R7 |
20-Lead LGA
|
|
- ADRF5046BCCZN
- 引脚/封装图-中文版
-
20-Lead LGA
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADRF5046BCCZN-R7
- 引脚/封装图-中文版
-
20-Lead LGA
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
3月 15, 2024
- 24_0010
Data Sheet Correction For ADRF5046/ADRF5047
ADRF5046BCCZN
量产
ADRF5046BCCZN-R7
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 15, 2024
- 24_0010
Data Sheet Correction For ADRF5046/ADRF5047
ADRF5046BCCZN
量产
ADRF5046BCCZN-R7
量产
评估套件 1
EVAL-ADRF5046
ADRF5046 评估板
产品详情

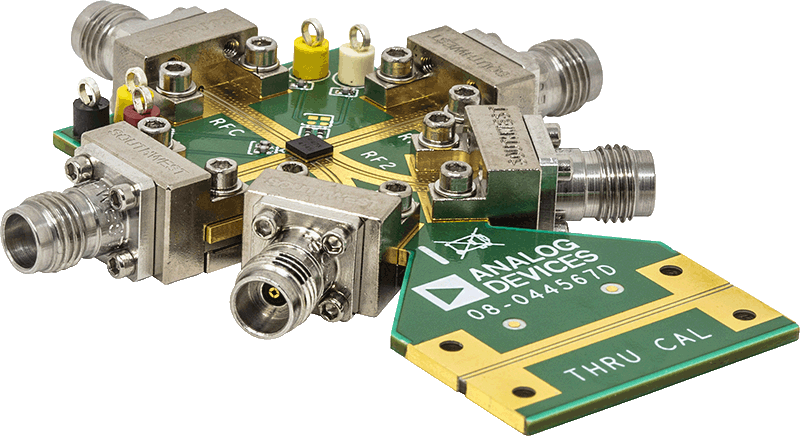

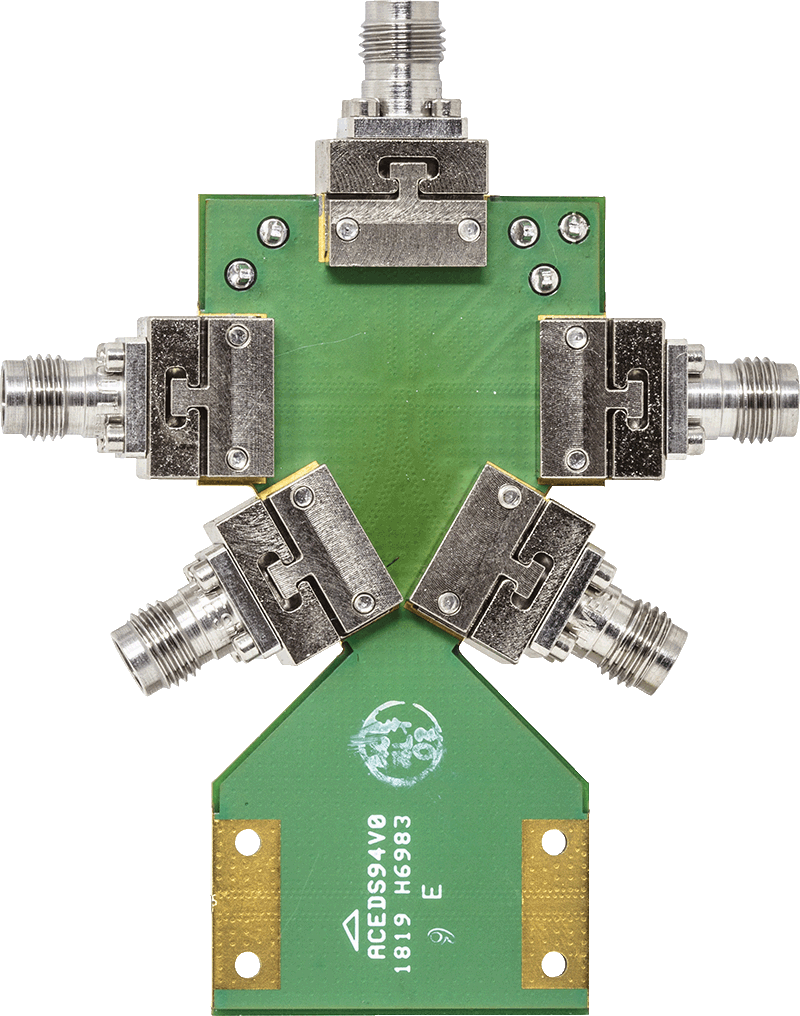

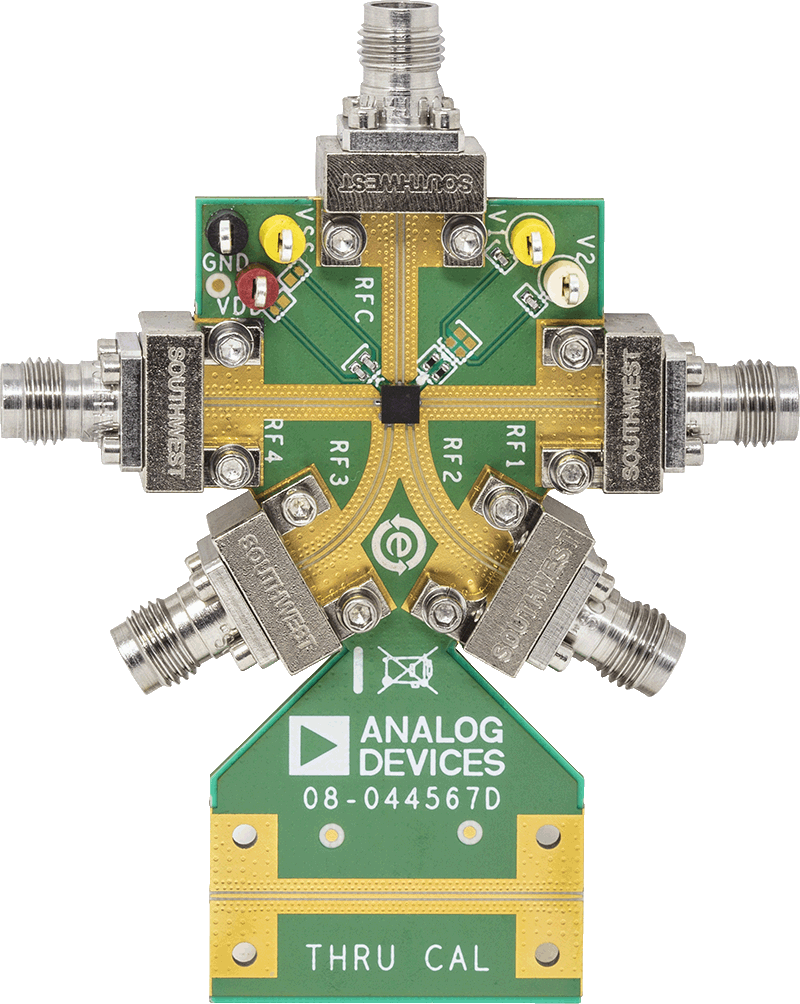

ADRF5046-EVALZ 是一款使用 4 层 64 mil 厚 RO4003 PCB 材料的完全填充的连接器化评估板。
