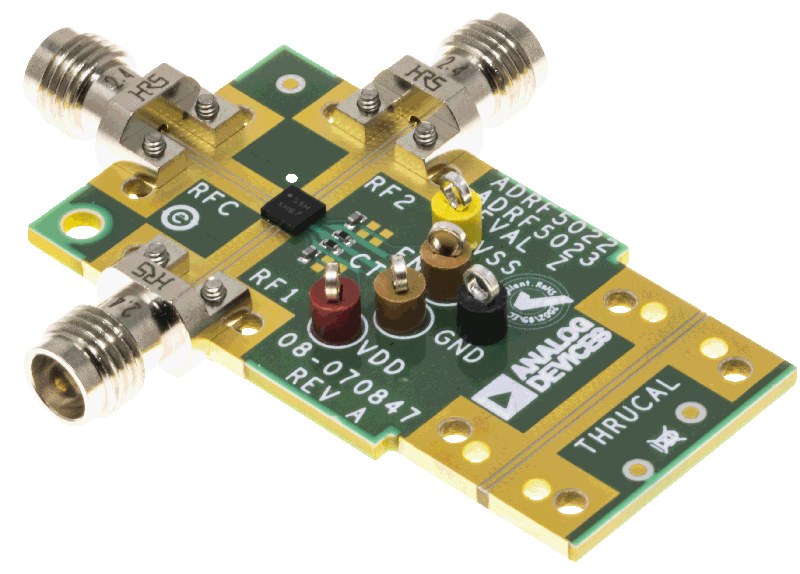

ADRF5023

推荐用于新设计

硅 SPDT 开关，非反射式，9 kHz 至 45 GHz

数据手册 (Rev. A) 产品选型表

产品模型: 2

Viewing:

概述

超宽带频率范围：9 kHz 至 45 GHz
非反射设计
低插入损耗
- 18 GHz 时为 0.9 dB
- 40 GHz 时为 1.6 dB
- 45 GHz 时为 1.7 dB
高隔离：45 GHz 时为 42 dB
高输入线性度：
- 0.1 dB 功率压缩 (P0.1dB)：31 dBm
- 3 阶交调点 (IP3)：53 dBm

T_CASE = 85°C 时具有高功率处理能力
- 30 dBm 直通路径
- 24 dBm 终止路径
- 30 dBm 热切换（RFC 端口）
RF 建立时间（0.1 dB 最终 RF 输出）：3.5 μs
无低频杂散信号
全关闭状态控制
正向控制接口：与 CMOS/LVTTL 兼容
20 引脚、3.0 mm × 3.0 mm LGA 封装

ADRF5023是一款非反射式、单刀双掷(SPDT)开关，采用硅工艺制造。

ADRF5023的工作频率范围为9 kHz至45 GHz，典型插入损耗为1.7 dB，隔离度为42 dB。该器件的直通路径、端接路径和RF公共端口热切换分别具有30 dBm、24 dBm和30 dBm的RF输入功率处理能力。

ADRF5023需采用3.3 V正电源和−3.3 V负电源供电。该器件采用互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制。

当负电源电压(V_SS)接地时，ADRF5023也可在单一正电源电压(V_DD)下工作。在此工作条件下，可在降低开关特性、线性度和功率处理性能的同时保持小信号性能。有关详细信息，请参见数据手册中的表2。

ADRF5023采用符合RoHS标准的20引脚、3.0 mm × 3.0 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

产品模型: 2

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADRF5023BCCZN	20-Terminal Land Grid Array (LGA)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADRF5023BCCZN-R7	20-Terminal Land Grid Array (LGA)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1

ADRF5023 S-Parameter

EM Models

Modular, transition-focused 3D EM models for RF ICs that enable fast, tool-independent chip-to-PCB transition simulations, ensuring first-pass design success with high accuracy.
