ADP8860

量产

电荷泵、7通道智能LED驱动器，采用 I²C 接口

数据手册 (Rev. A) 产品选型表

产品模型: 2

Viewing:

产品详情

电荷泵提供1×、1.5×和2×自动增益选择，以实现高功效
最多两路内置比较器输入，支持可编程环境光检测模式
室外、办公室和黑暗模式，较大程度节省背光功耗
7个独立、可编程LED驱动器

6个驱动器提供30 mA（最大值）驱动电流
1个驱动器提供60 mA（最大值）驱动电流

可编程最大电流限制（128级）
待机模式功耗低于1 μA
渐变覆盖功能
所有编程均通过I²C兼容接口进行

16个可编程渐亮和渐暗时间选项

0.1秒至5.5秒
选择范围包括线性速率、平方速率和立方速率

专用复位引脚和内置上电复位(POR)
短路、过压和过温保护
内部软启动限制冲击电流
内部软启动限制冲击电流
工作电压低至VIN = 2.5 V，欠压闭锁(UVLO)设置在VIN = 2.0 V
小型晶圆级芯片规模封装(WLCSP)或引脚架构芯片级封装(LFCSP)

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP8860ACBZ-R7	20-Ball WLCSP (1.955m x 2.355mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP8860ACPZ-R7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
5月 23, 2012 - 10_0047 TSMC Fab 10 Qualification for LD20 Process
		PCN10_0047_Form Material_Report
ADP8860ACBZ-R7	量产
ADP8860ACPZ-R7	量产
2月 28, 2012 - 11_0175 Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
		PCN11_0175_Form Material_Report Qualification Report Summary Detailed Parts List
ADP8860ACBZ-R7	量产
7月 25, 2017 - 17_0068 CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices
		PCN17_0068_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADP8860ACPZ-R7	量产
6月 25, 2014 - 13_0266 Test Transfer of Select LFCSP Products to STATS ChipPAC China
		PCN13_0266_Form Material_Report Test Correlation Report
ADP8860ACPZ-R7	量产	PCN13_0266_Form Material_Report Test Correlation Report
5月 5, 2014 - 14_0020 Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0020_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
ADP8860ACPZ-R7	量产
10月 26, 2011 - 11_0020 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.
		PCN11_0020_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
ADP8860ACPZ-R7	量产
3月 14, 2011 - 11_0045 Addition of STATSChipPAC Malaysia as an Alternate Test Site for LFCSP packages.
		PCN11_0045_Form Material_Report
ADP8860ACPZ-R7	量产	PCN11_0045_Form Material_Report

这是最新版本的数据手册

评估套件

评估具有I2C接口的ADP8860电荷泵、7通道智能发光二极管驱动器

立即购买更多内容

特性和优点

兼容 Arduino
背光阵列
键盘背光阵列
环境光传感器
专用复位按钮
支持 I²C 通信的专用接头

产品详情

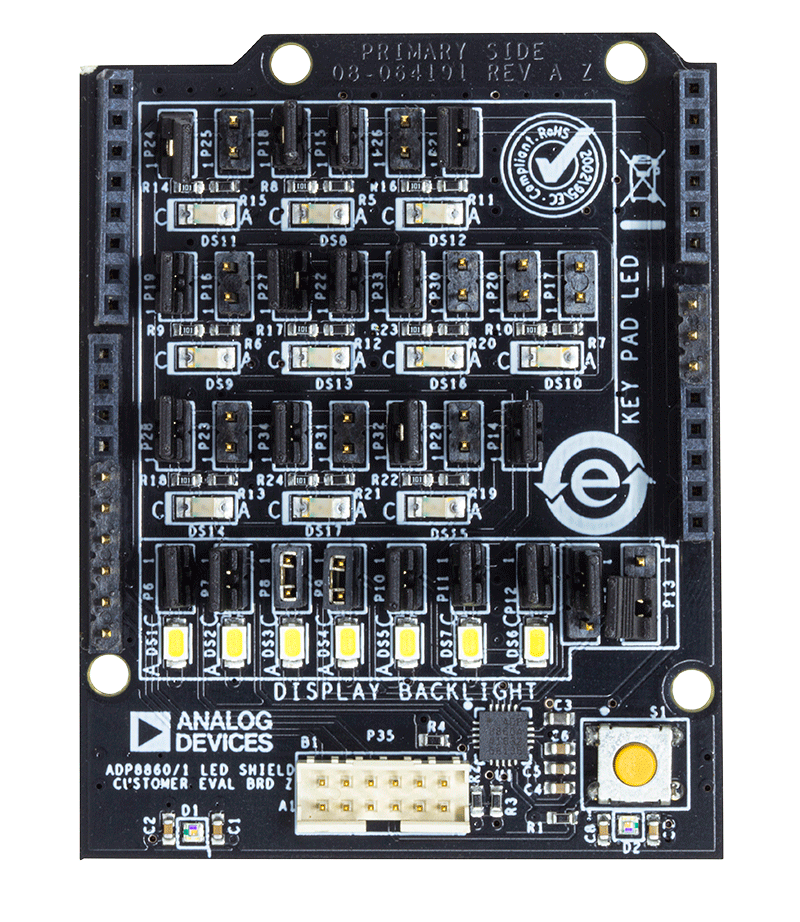

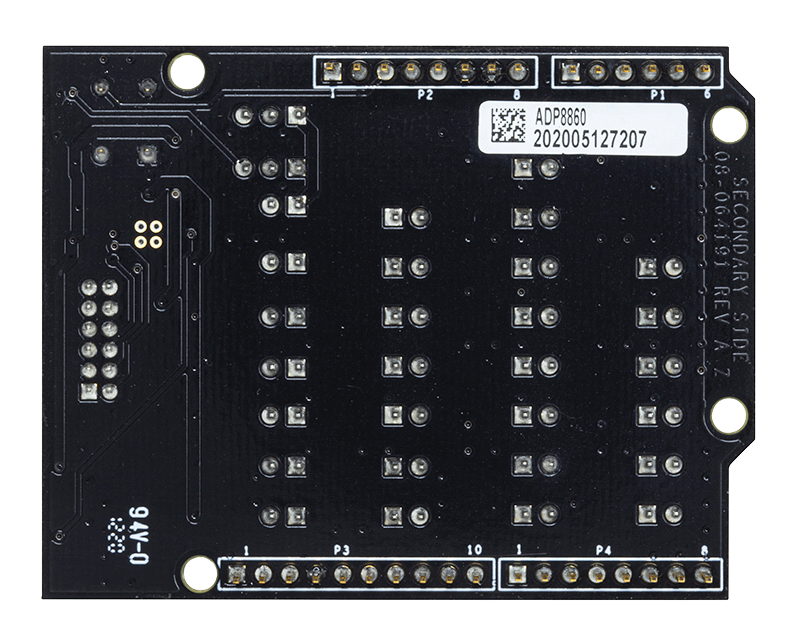

ADP8860SHIELD-EVALZ和ADP8861SHIELD-EVALZ集成了发光二极管(LED)，可快速轻松地评估ADP8860和ADP8861。请注意，仅ADP8860SHIELD-EVALZ集成了双通道光强度传感器。ADP8860SHIELD-EVALZ和ADP8861SHIELD-EVALZ遵循常规Arduino^®扩展板的外形尺寸，以便与使用相同接口的微控制器板兼容。这些评估板还包含专用于I²C通信的独立接头。

ADP8860和ADP8861均为7通道LED驱动器，利用具有可选增益的电荷泵以实现最大效率。由任一器件驱动的LED的最大电流和渐亮/渐暗时间，均可以通过I²C接口编程。仅ADP8860具有可编程光强度阈值，可通过器件的I²C接口进行设置。每个通道可以处理高达30 mA（典型值）的电流，可处理60 mA（典型值）的第七通道除外。每个通道可以统一具有相同的渐亮和渐暗时间，或每个通道可以具有单独的渐亮和渐暗时间以提高灵活性。

有关ADP8860和ADP8861的完整详情，请参见ADP8860和ADP8861数据手册，使用这些评估板时应同时参考用户指南与数据手册。

资料

UG-1888: Evaluating the ADP8860/ADP8861 Charge Pump, 7-Channel Smart LED Driver with I²C Interface
683.74 K

软件

ADP8860/1 Evaluation Board Software Package
58.98 M
