ADP7157

推荐新设计使用

1.2 A、超低噪声、高PSRR、可调输出、RF线性稳压器

数据手册 (Rev. B) 产品选型表

产品模型: 8

Viewing:

产品详情

输入电压范围：2.3 V至5.5 V
可调输出电压范围(V_OUT)：1.2 V至3.3 V
最大负载电流：1.2 A
低噪声
- 100 Hz到100 kHz输出噪声：0.9 µV rms（典型值）
- 10 Hz到100 kHz输出噪声：1.6 µV rms（典型值）
噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
电源抑制比(PSRR)
- 82 dB（1 kHz至100 kHz）
- 55 dB（1 MHz）
电压差：120 mV（典型值，I_OUT = 1.2 A，V_OUT = 3.3 V）
初始精度：±0.6%（I_LOAD = 10 mA时）
在整个线路、负载与温度范围内的精度：±1.5%
工作电源电流(I_GND)
- 4.0 mA（典型值，0 µA）
- 7.0 mA（典型值，1.2 A）
低关断电流：0.2 μA（典型值）
使用10 µF陶瓷输出电容保持稳定
10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装
精密使能
ADIsimPower工具支持

参考资料

数据手册 1

ADP7157: 1.2 A, Ultralow Noise, High PSRR, RF Linear Regulator Data Sheet (Rev.B) 03/14/2016

用户手册 1

UG-810: Evaluating the ADP7157 Ultralow Noise, 1.2 A, Adjustable Output, RF Linear Regulator (Rev.A) 03/28/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP7157ACPZ-01-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ACPZ-02-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ACPZ-03-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ACPZ-04-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ARDZ-01-R7	8-Lead SOIC w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ARDZ-02-R7	8-Lead SOIC w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ARDZ-03-R7	8-Lead SOIC w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP7157ARDZ-04-R7	8-Lead SOIC w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
ADP7156	推荐新设计使用	1.2 A、超低噪声、高PSRR、固定输出、RF线性稳压器

工具及仿真模型

LTspice 1

ADP7157 - LDO Linear Regulators

LTspice中提供以下器件型号：

ADP7157-01
ADP7157-02
ADP7157-03
ADP7157-04

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

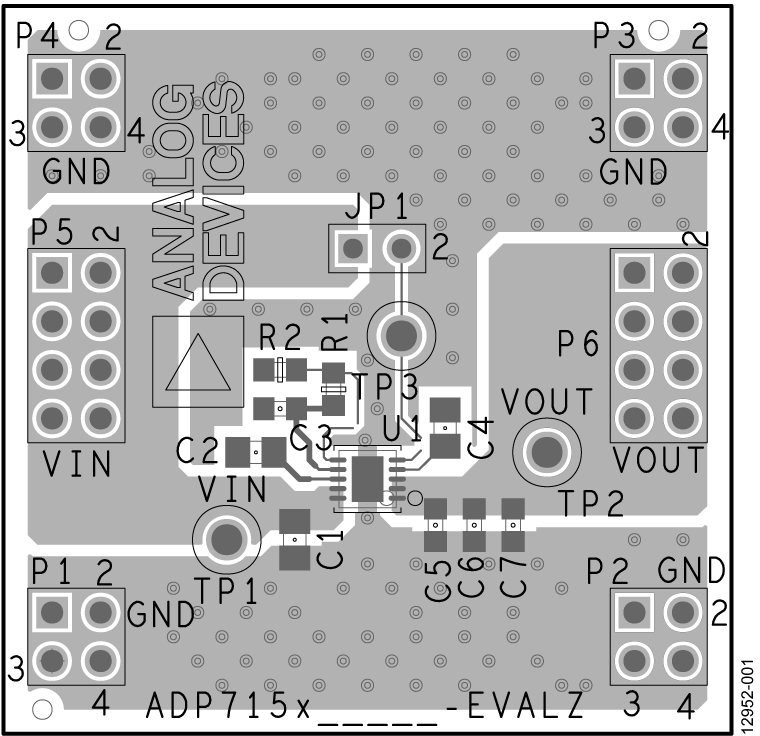

schematic 1

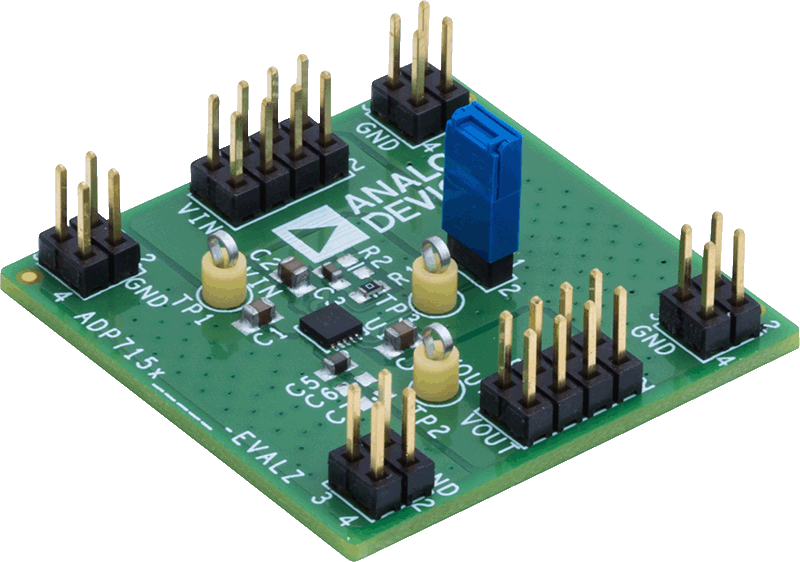

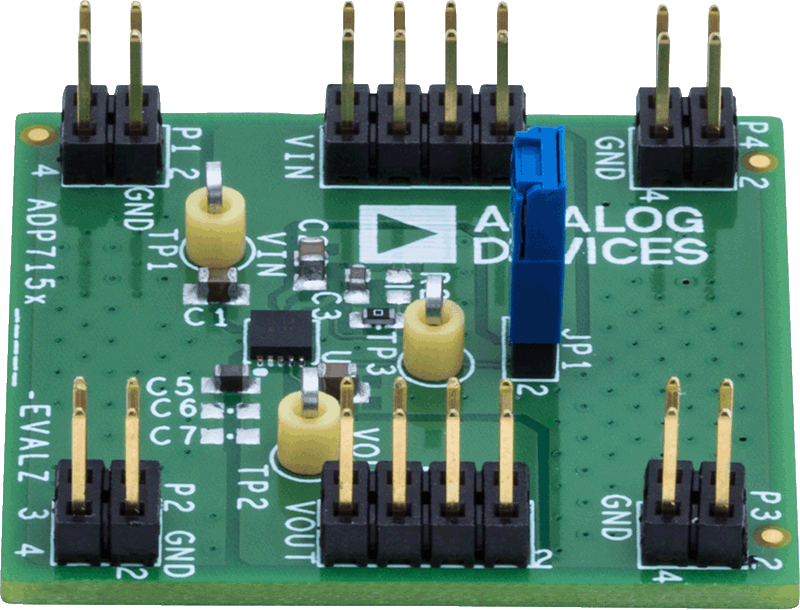

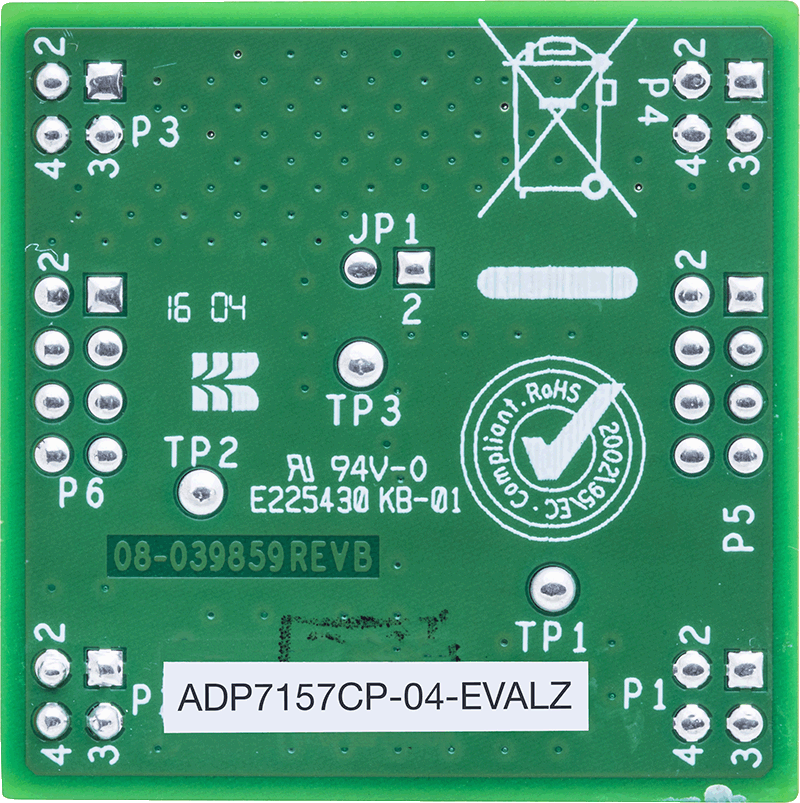

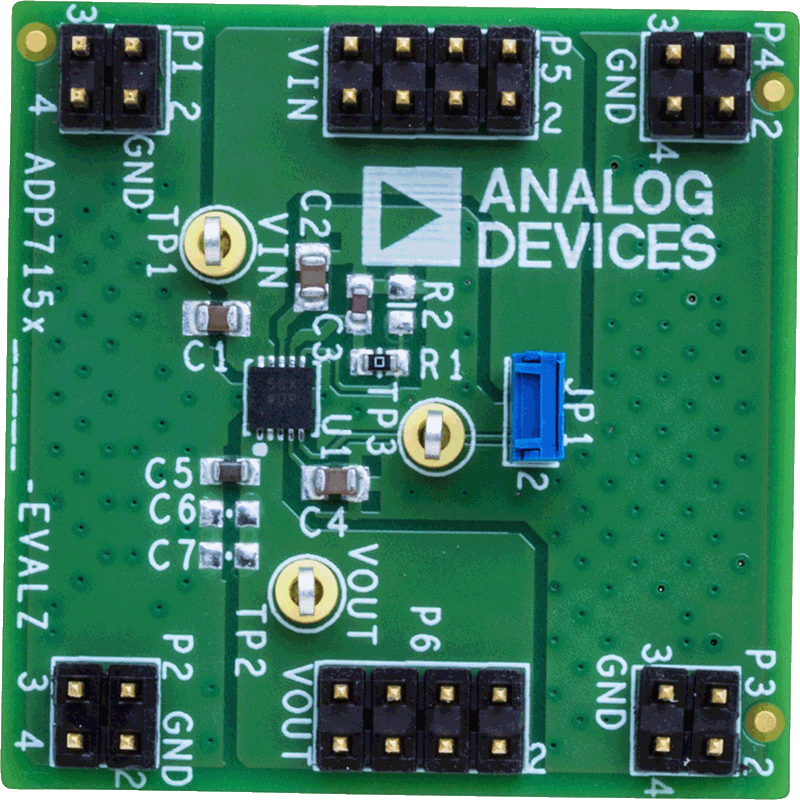

ADP7157评估板

立即购买更多内容

特性和优点

电源抑制比(PSRR)
- 82 dB（1 kHz至100 kHz）；55 dB (1 MHz)，V_OUT = 3.3 V， V_IN = 3.8 V
低噪声
- 100 Hz到100 kHz总积分噪声：0.9 µV rms
- 10 Hz到100 kHz总积分噪声：1.6 uV rms
噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
低压差：120 mV（典型值，V_OUT = 3.3 V， I_OUT = 1.2 A）
最大输出电流：1.2 A
输入电压范围：2.3 V至5.5 V
低静态电流、低关断电流
初始精度：±0.6%（I_LOAD = 10 mA时）
在整个线路、负载与温度范围内的精度：±1.5%
10引脚3mm x 3mm LFCSP和8引脚SOIC封装

产品详情

ADP7157CP-04-EVALZ评估板展示了超低噪声、1.2 A、可调输出、射频(RF)线性稳压器ADP7157的工作原理和功能。

使用单电压电源、负载电阻、电压表或电流表，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

超低噪声、1.2 A、可调输出、射频(RF)线性稳压器ADP7157的完整技术规格参见ADI公司的ADP7157数据手册。使用评估板时，应同时参阅数据手册和用户指南UG-810。

资料

UG-810: Evaluating the ADP7157 Ultralow Noise, 1.2 A, Adjustable Output, RF Linear Regulator (Rev.A)
