ADP5360

具有超低功耗电量计、电池保护、降压和升降压功能的先进电池管理PMIC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 线性电池充电器
    • 高精度和可编程充电端子电压以及高达 320 mA 的充电电流
    • 符合 JEITA 充电温度规范
  • 锂离子和锂聚合物电池监控器和保护
    • 具有自适应滤波器限制的基于电压的电量计
    • 独立的电池过充电和过放电保护
    • 具有外部 NTC 的温度传感器
  • 超低静态电流降压转换器
    • 快速输出放电选项
  • 超低静态电流升降压转换器
    • 快速输出放电选项
  • 通过手动复位 (MR) 和监控计时器进行监控
  • 装运模式延长电池寿命
  • 利用专用中断引脚实现完全 I2C 可编程性
更多细节
show more Icon

ADP5360 将一个用于单一锂离子(Li-Ion)/锂聚合物(Li-Poly)电池充电的高性能线性充电器与一个可编程的超低静态电流电量计和电池保护电路、一个超低静态降压、一个升降压开关稳压器以及一个监控电路组合在一起,可用于监控输出电压。

ADP5360 充电器的工作电压高达6.8 V,可在断开或连接过程中防止USB总线出现峰值。

ADP5360 在线性充电器输出和电池节点之间具有一个内部隔离场效应晶体管(FET)。当套件处于电池过充电和过放电故障状态时,即会激活全面的电池保护功能。

ADP5360 电量计配合使用基于电压的算法和自适应滤波器限制解决方案。该电量计可为具有超低静态电流的可充电锂离子电池报告实时电池充电状态(SOC)。

ADP5360 降压稳压器在强制脉宽调制(FPWM)模式下以1.0 MHz的开关频率运行。在迟滞模式下,该稳压器可在低输出功率下实现出色的效率。

ADP5360 升降压稳压器仅在迟滞模式下运行,并且输出电压小于或大于电池电压。

ADP5360 监控电路可监控稳压器输出电压并为系统提供上电复位信号。看门狗定时器和外部按钮可将微处理器复位。

I2兼容接口支持对所有电池充电参数、保护阈值、降压输出电压和状态位回读进行编程。

ADP5360 可在 −40°C至 +85°C的结温范围内工作,并采用32引脚2.56 mm × 2.56 mm晶圆级芯片规模封装(WLCSP)。

应用

  • 可充电锂离子/锂聚合物电池供电设备
  • 便携式消费电子设备
  • 便携式医疗设备
  • 可穿戴设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP5360ACBZ-1-R7
  • HTML
  • HTML
ADP5360ACBZ-2-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

EVAL-HCRWATCH4Z

生命体征监测 (VSM) 手表

zoom

EVAL-HCRWATCH4Z

生命体征监测 (VSM) 手表

生命体征监测 (VSM) 手表

特性和优点

  • 生命体征监测平台
  • 可穿戴电池供电平台
  • 实时数据视图
  • 数据存储到闪存,以进行离线分析
  • 轻松配置

产品详情

生命体征监测 (VSM) 手表 EVAL-HCRWATCH4Z 是模块化开发、演示和数据收集平台,适用于基于ADI公司、模拟前端 (AFE) 和传感器的高性能生命体征监测的应用。

VSM 手表是一种可穿戴的电池供电套件,可对光电容积描记 (PPG)、皮肤电活动(EDA,基于生物阻抗)、皮肤温度、心电图(ECG,基于生物电势)和运动/活动(基于 3 轴加速度计)。

VSM 手表允许在内部存储器上存储同步的多参数数据,以便以后在 PC(Windows ®操作系统)或基于 Android 或 iOS 的套件上进行数据检索和离线分析和/或实时监控。

reference details image

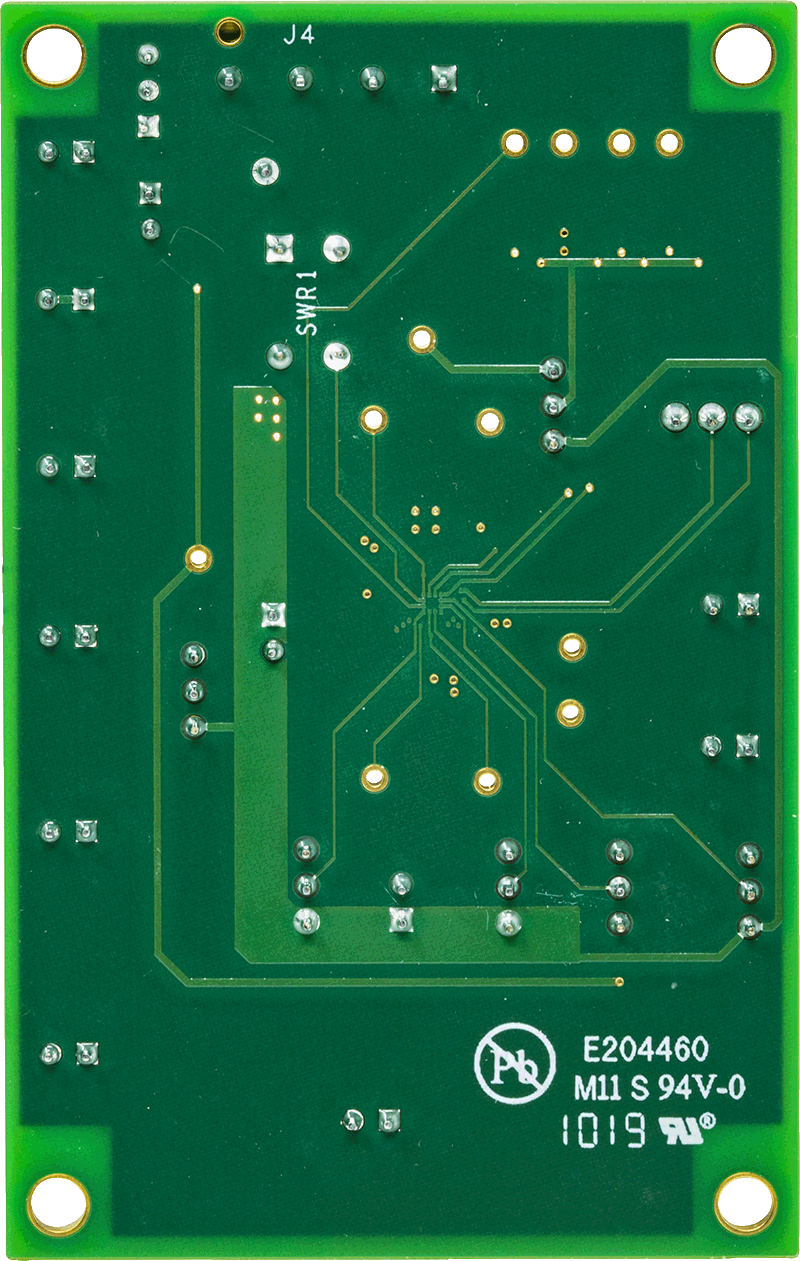

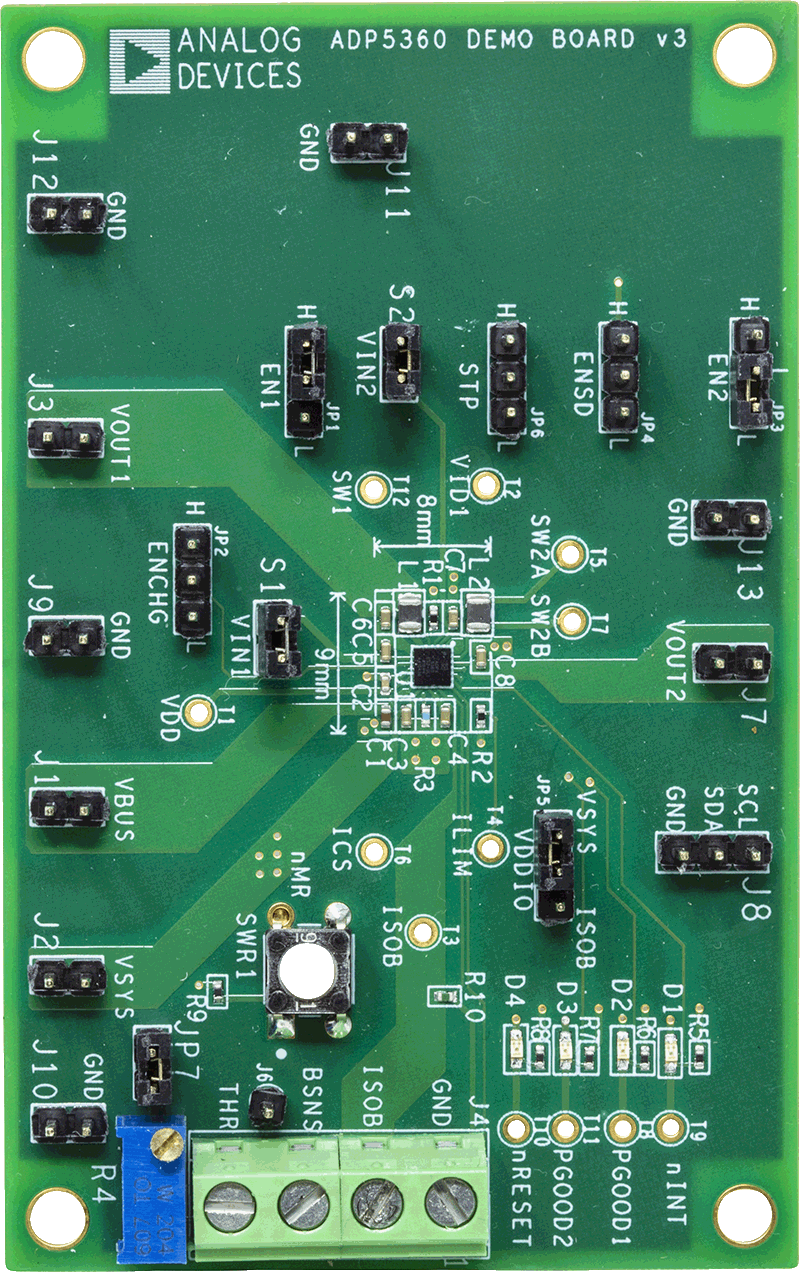

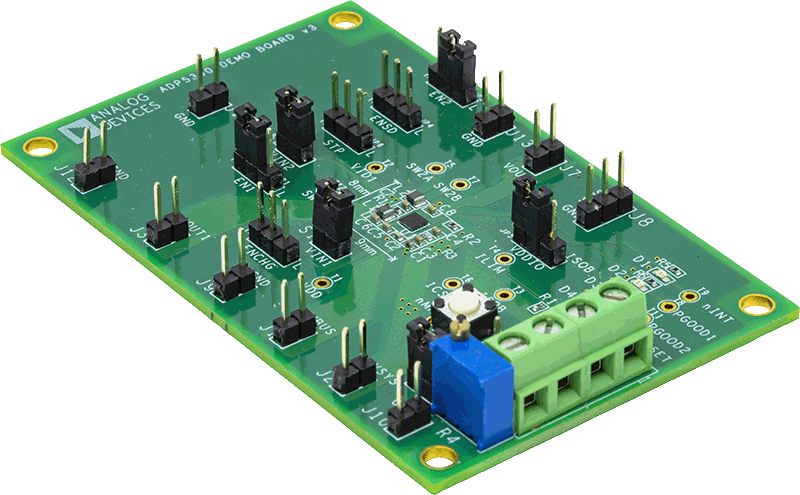

EVAL-ADP5360

ADP5360 评估板

zoom

EVAL-ADP5360

ADP5360 评估板

ADP5360 评估板

特性和优点

  • VBUS 输入电压:4.0 V 至 6.5 V
  • 适用于 ADP5360 的功能完备的评估板
  • 随附评估软件和安装 CD
  • 简单的套件测量,可通过以下套件进行演示
    • 电压源
    • 电池或电池模拟器
    • 电压表
    • 负载电阻或电气负载

产品详情

ADP5360 包括用于单一锂离子/锂离子电池充电的高性能线性稳压器、超低静态电流电量计和电池保护电路、超低静态降压和升降压开关稳压器以及监控电路。

ADP5360CB-EVALZ 评估板支持外部 USB 硬件保护装置连接,用户可以通过图形用户界面 (GUI) 软件来评估 I2C 接口提供的全面功能。

ADP5360 可在 −40°C 至 +85°C 的结温范围内工作,并采用 32 球 2.56 mm × 2.56 mm WLCSP 封装。

ADP5360 数据手册中提供了有关 ADP5360 的更多信息,必须同时参阅该数据手册和本评估板用户指南。
