概览
优势和特点
- 与业界标准兼容的引脚排列
- 高电流驱动能力
- 精密阈值关断比较器
- UVLO和迟滞功能
- 过温警告信号
- 过温关断
- 3.3 V兼容输入
- 上升时间和下降时间：
10 ns（典型值，2.2 nF负载） - 通道间的传播延迟匹配
- 快速传播延迟
- 9.5 V至18 V电源(ADP3633/34/35)
4.5 V至18 V电源(ADP3623/24/25) - 欲了解更多特性，请参考数据手册
产品详情
ADP362x/ADP363x是高电流、双通道、高速驱动器系列，能够驱动两个独立的N沟道功率MOSFET。该系列采用工业标准尺寸，但增加了高速开关特性，并且系统可靠性更高。该系列内置温度传感器，提供两级过温保护：一是过温警告，一是在结温极高时会发生过温关断。
该系列内置温度传感器，提供两级过温保护：一是过温警告，一是在结温极高时会发生过温关断。
数字电源控制器采用低压电源供电，该驱动器则采用电压较高的电源供电。ADP362x/ADP363x系列增加了欠压闭锁(UVLO)和迟滞功能，配合低压数字控制器使用时，可安全地启动和关断电压较高的电源。
该系列器件提供散热增强型SOIC_N_EP和MINI_SO_EP两种封装，使得高频和电流开关速度可达到较大，而所需的印刷电路板(PCB)面积则很小。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

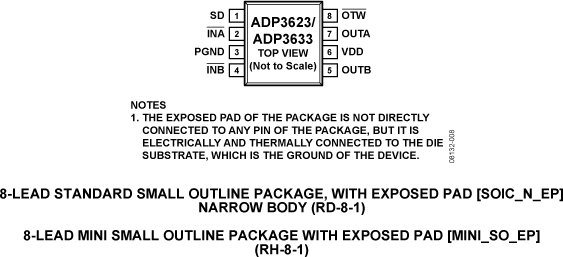

| ADP3633ARDZ-RL | 材料声明 | 质量和可靠性 | 8-Lead SOIC w/ EP | |
| ADP3633ARHZ-RL | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| Wafer Fabrication Data |
