ADP3631

高速、双通道、2 A MOSFET驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 与业界标准兼容的引脚排列
  • 高电流驱动能力
  • 精密阈值关断比较器
  • 欠压闭锁(UVLO)和迟滞功能
  • 过温警告信号
  • 过温关断
  • 3.3 V兼容输入
  • 上升时间和下降时间:
    10 ns(典型值,2.2 nF负载)
  • 快速传播延迟
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADP3629/ADP3630/ADP3631均为双通道、高电流、高速驱动器,能够驱动两个独立的N沟道功率MOSFET。这些器件采用工业标准尺寸,但增加了高速开关特性,并且系统可靠性更高。

ADP3629/ADP3630/ADP3631内置温度传感器,提供两级过温保护:一是过温警告,一是在结温极高时会发生过温关断。

关断(SD)功能由内部精密比较器产生,可快速启用或关断系统。该功能可提供冗余过压保护,与主控制器设备内部的保护功能相配合;在发生过温警告事件时,也可安全关断系统。

这些驱动器具有宽输入电压范围,因而能够兼容模拟和数字两种PWM控制器。

数字电源控制器采用低压电源供电,该驱动器则采用电压较高的电源供电。ADP3629/ADP3630/ADP3631增加了欠压闭锁(UVLO)和迟滞功能,配合低压数字控制器使用时,可安全地启动和关断电压较高的电源。

应用
  • AC-DC开关模式电源
  • DC-DC电源
  • 同步整流
  • 电机驱动
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

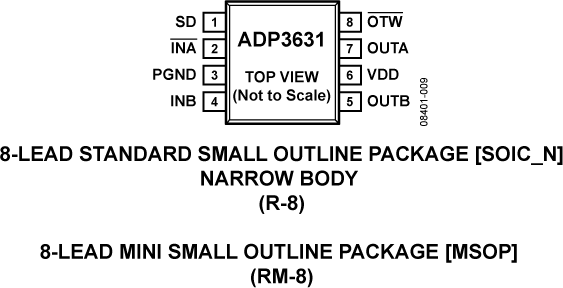

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
