特性
- 最大输出电流：300 mA
- 输入电压范围：2.5 V至5.5 V
- 高效驱动小负载，100 μA负载时IGND = 75 μA
- 低关断电流：小于1 μA
- 极低压差：170 mV（300 mA负载）
- 初始精度：±1%
- 线路、负载和温度精度：±2%
- 具有软启动特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1712)
- 低输出噪声：40 μV均方根值
- 高PSRR：72 dB @ 1 kHz
- 仅需2,2uF陶瓷输出电容即可稳定工作
- 更多详情请查看数据手册
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADP1712/ADP1713/ADP1714均提供16种固定输出电压选项。ADP1712还提供可调型号产品，允许通过一个外部分压器在0.8 V至5 V范围内调节输出电压。ADP1712固定型号产品可以连接外部电容，对软启动时间进行编程。ADP1713可以连接一个基准电压旁路电容，不仅降低输出电压噪声，还可改善电源抑制性能。ADP1714具有跟踪特性，允许输出跟随外部电压轨或基准电压。
ADP1712/ADP1713/ADP1714经过优化，利用2.2 μF小型陶瓷输出电容可实现稳定工作，同时提供良好的瞬态性能，而占用的电路板空间则极小。使能引脚控制所有器件的输出电压。如果输入降至最小阈值以下，欠压闭锁电路将禁用稳压器。这些器件还具有短路保护和热过载保护功能，可以防止器件在不利条件下受损。
应用
数据手册，Rev. 0，1/07
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP1713
文档
筛查
1 应用
-
全部
-
数据手册
-
评估设计文件
-
应用笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
评估设计文件
2
应用笔记
3
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP1713AUJZ-1.0-R7 |

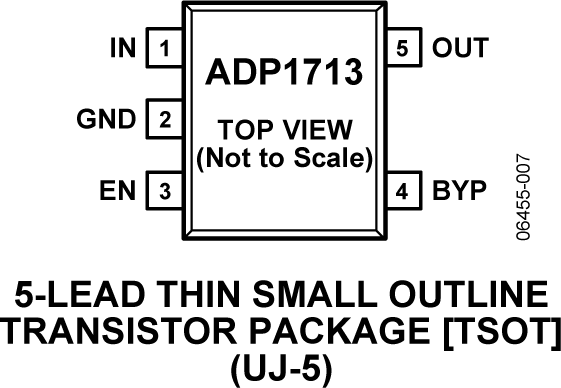

5-Lead TSOT
|
|
|
| ADP1713AUJZ-1.2-R7 |
5-Lead TSOT
|
|
|
| ADP1713AUJZ-1.8-R7 |
5-Lead TSOT
|
|
|
| ADP1713AUJZ-2.5-R7 |
5-Lead TSOT
|
|
|
| ADP1713AUJZ-3.0-R7 |
5-Lead TSOT
|
|
|
| ADP1713AUJZ-3.3-R7 |
5-Lead TSOT
|
|
- ADP1713AUJZ-1.0-R7
- 引脚/封装图-中文版
-
5-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1713AUJZ-1.2-R7
- 引脚/封装图-中文版
-
5-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1713AUJZ-1.8-R7
- 引脚/封装图-中文版
-
5-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1713AUJZ-2.5-R7
- 引脚/封装图-中文版
-
5-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1713AUJZ-3.0-R7
- 引脚/封装图-中文版
-
5-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADP1713AUJZ-3.3-R7
- 引脚/封装图-中文版
-
5-Lead TSOT
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
ADP1713AUJZ-1.0-R7
量产
ADP1713AUJZ-1.2-R7
量产
ADP1713AUJZ-1.8-R7
量产
ADP1713AUJZ-2.5-R7
量产
ADP1713AUJZ-3.0-R7
量产
ADP1713AUJZ-3.3-R7
量产
1月 26, 2010
- 10_0007
Halogen Free Material Change for TSOT Products
ADP1713AUJZ-1.0-R7
量产
ADP1713AUJZ-1.2-R7
量产
ADP1713AUJZ-1.8-R7
量产
ADP1713AUJZ-2.5-R7
量产
ADP1713AUJZ-3.0-R7
量产
ADP1713AUJZ-3.3-R7
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
ADP1713AUJZ-1.0-R7
量产
ADP1713AUJZ-1.2-R7
量产
ADP1713AUJZ-1.8-R7
量产
ADP1713AUJZ-2.5-R7
量产
ADP1713AUJZ-3.0-R7
量产
ADP1713AUJZ-3.3-R7
量产
1月 26, 2010
- 10_0007
Halogen Free Material Change for TSOT Products
ADP1713AUJZ-1.0-R7
量产
ADP1713AUJZ-1.2-R7
量产
ADP1713AUJZ-1.8-R7
量产
ADP1713AUJZ-2.5-R7
量产
ADP1713AUJZ-3.0-R7
量产
ADP1713AUJZ-3.3-R7
量产
软件和型号相关生态系统
评估套件 2
EVAL-ADP1712
ADP1712评估板
产品详情
只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。
资料
EVAL-ADP1713
ADP1713评估板
产品详情
只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。
资料
