ADP1710

量产

150 mA、低压差、CMOS线性稳压器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 最大输出电流：150 mA
  • 输入电压范围：2.5 V至5.5 V
  • 高效驱动小负载，零负载时IGND = 35 μA ，100 μA负载时IGND = 40 μA
  • 低关断电流：小于1 μA
  • 低压差：150 mV（150 mA负载）
  • 初始精度：±1%
  • 线路、负载和温度精度：±2%
  • 利用1 μF小型陶瓷输出电容可实现稳定工作
  • 16种固定输出电压选项：0.75 V至3.3 V (ADP1710)
  • 可调输出电压选项：0.8 V至5.0 V（ADP1710可调型号）
  • 具有基准电压旁路特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1711)
  • 高电源抑制比(PSRR)：69 dB (1 kHz)

ADP1710/ADP1711均为低压差线性稳压器，采用2.5 V至5.5 V电源供电，最大输出电流为150 mA。这些器件采用新颖的缩放架构，驱动100 μA负载时所汲取的地电流非常低(40 μA)，因而是电池供电便携式设备的理想选择。

ADP1710和ADP1711均提供16种固定输出电压选项。ADP1710还提供可调型号产品，允许通过一个外部分压器在0.8 V至5 V范围内调节输出电压。ADP1711可以连接一个基准电压旁路电容，不仅降低输出电压噪声，还可改善电源抑制性能。

ADP1710/ADP1711经过优化，利用1 μF小型陶瓷输出电容可实现稳定工作，同时提供良好的瞬态性能，而占用的电路板空间则极小。使能引脚控制这两款器件的输出电压。此外还具有一个欠压闭锁电路；如果输入降至最小阈值以下，闭锁电路将禁用稳压器。

内部软启动的典型启动时间为80 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP1710和ADP1711均采用5引脚小型TSOT封装，是适合电源应用的较小尺寸解决方案。

应用

  • 移动电话
  • 数码相机和音频设备
  • 便携式电池供电设备
  • 后DC-DC调节

    •
    ADP1710
    150 mA、低压差、CMOS线性稳压器

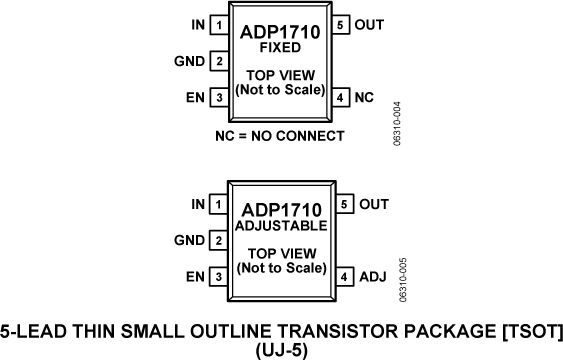

    ADP1710 Typical Application Diagram ADP1710 Pin Configuration ADP1710 Adjustable Output ADP1710/ADP1711 Typical Application Diagram
