ADP1650

量产

内置I²C兼容接口的1.5 A LED闪光灯驱动器

产品模型: 2

Viewing:

概述

2 mm × 1.5 mm、12引脚小型WLCSP封装
最小尺寸、1 mm高、1 μH功率电感
LED电流源支持本地LED接地
进出LED的布线更简单
LED散热性能更佳
同步3 MHz PWM升压转换器，无需外部二极管
闪光时，降低输入电池电流的高电平
在手电筒模式下，限制电池电流耗散

闪光灯模式中，一个LED的电流最高达1500 mA，所有条件下的精度为7%
手电筒模式中，电流最高达200 mA
可编程直流电池电流限制（4种设置）
可编程闪光定时器，最长1600 ms
低VBAT模式可自动降低LED电流
4位ADC用于LED V_F、芯片/LED温度回读
欲了解更多特性，请参考数据手册

ADP1650是一款用于高分辨率照相手机的超小尺寸、高效率单路白色LED闪光灯驱动器，可在低光照环境下提高图像和视频质量。这款器件集成了一个可编程1.5 MHz或3.0 MHz同步电感升压转换器、一个I²C兼容接口和一个1500 mA电流源。由于这款驱动器具有高开关频率，因而可以采用1 mm高、低成本、1 μH小型功率电感，电流源允许LED阴极接地，以改善散热性能，实现低EMI和紧凑布局。

这款LED驱动器在整个电池电压范围内都具有极高的效率，可以较大限度地提高输入电源到LED电源的转换效率，并使闪光时的电池电流降至较低。可编程直流电池限流功能可安全地使所有LED V_FC兼容接口支持定时器、电流和状态位回读编程特性，以实现工作状态监控和安全控制。

ADP1650采用紧凑型12引脚、0.5 mm间距WLCSP封装，额定工作温度范围为−40°C至+125°C的结温范围。

应用

支持相机功能的手机和智能电话
数码相机、便携式摄像机和PDA

产品模型: 2

参考资料

数据手册 1

ADP1650: 1.5 A LED Flash Driver with I²C-Compatible Interface Data Sheet (Rev.B) 02/15/2011

用户手册 2

UG-139：ADP1650评估板用户指南 05/08/2010

UG-2057: Evaluating the ADP1650/ADP1660 LED Flash Driver with I2C-Compatible Interface (Rev.0) 11/22/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP1650ACBZ-R7	12-Ball WLCSP (1.54mm x 2.04mm)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
ADP1650ACPZ-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 23, 2012 - 10_0047 TSMC Fab 10 Qualification for LD20 Process
		PCN10_0047_Form Material_Report
ADP1650ACBZ-R7	量产
ADP1650ACPZ-R7	量产
2月 28, 2012 - 11_0175 Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
		PCN11_0175_Form Material_Report Qualification Report Summary Detailed Parts List
ADP1650ACBZ-R7	量产
8月 6, 2014 - 13_0223 Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
		PCN13_0223_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADP1650ACPZ-R7	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

ADP1650 LED Flash Linux Driver

找不到您所需的软件或驱动?

评估套件

评估具有 I2C 兼容接口的 ADP1650/ADP1660 LED 闪存驱动器

立即购买更多内容

特性和优点

输入电压范围：2.7 V 至 5.0 V
最高闪存模式电流
对于 ADP1650 为 500 mA
对于 ADP1660，每个 LED 为 750 mA
在 Torch 模式下高达 200 mA
可编程闪存计时器高达 1600 ms
可编程直流电池限流值
低电量模式，可自动降低 LED 电流
ADP1660 允许在同一电平下单独触发每个 LED
兼容 Arduino
支持 I²C 通信的专用接头

产品详情

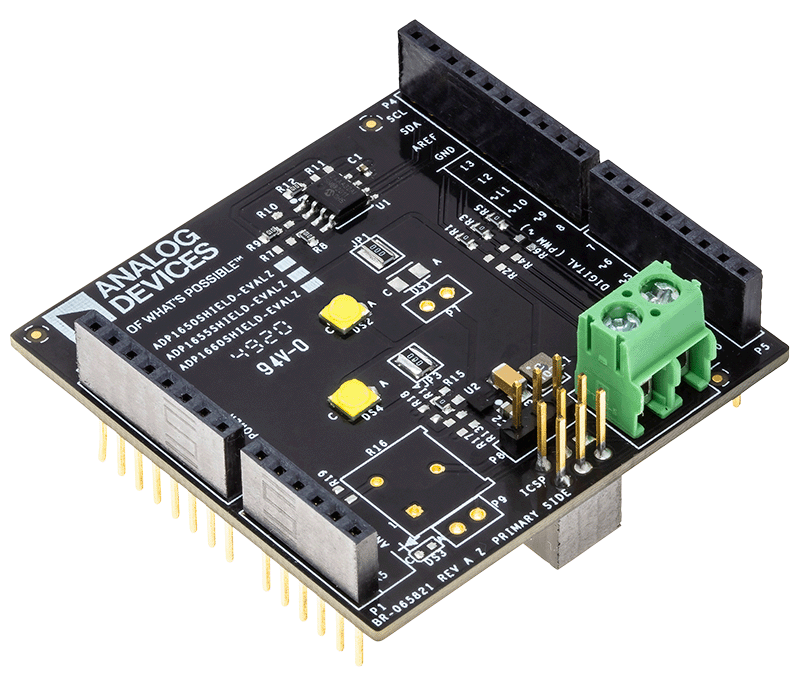

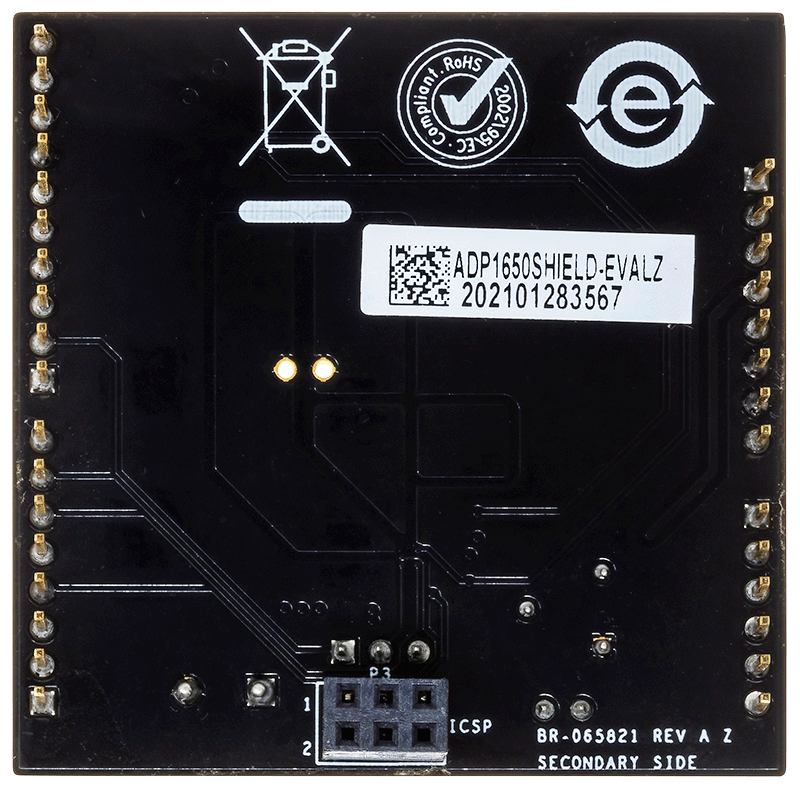

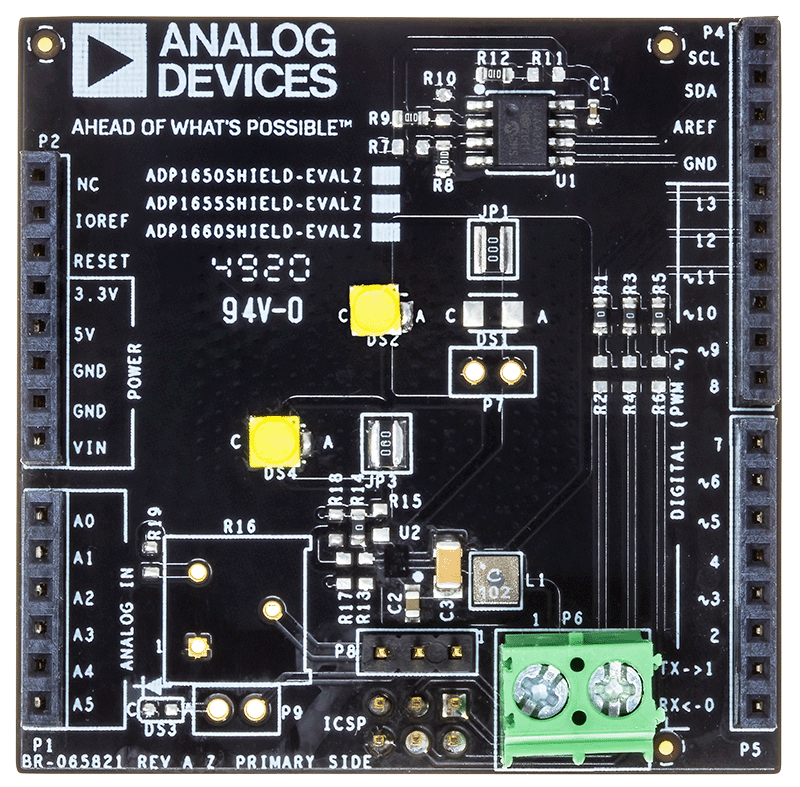

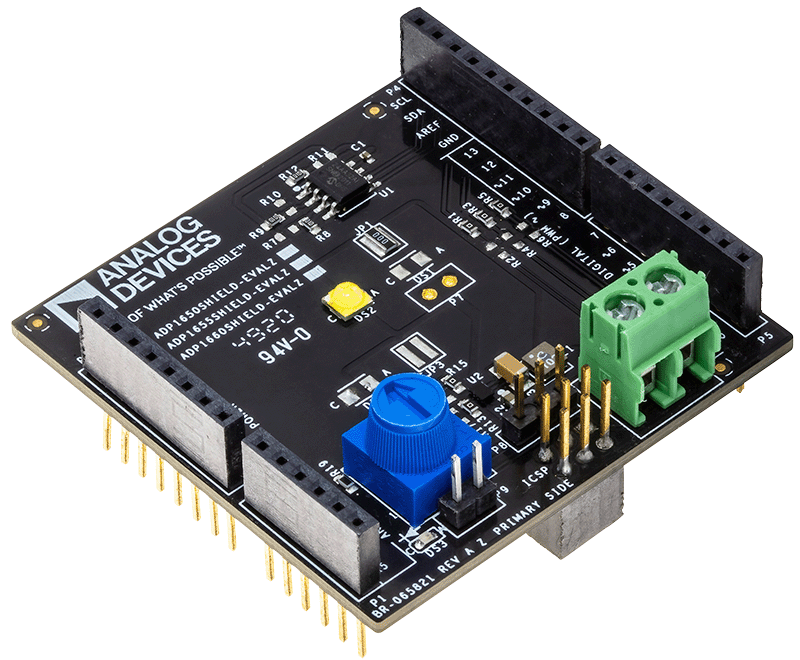

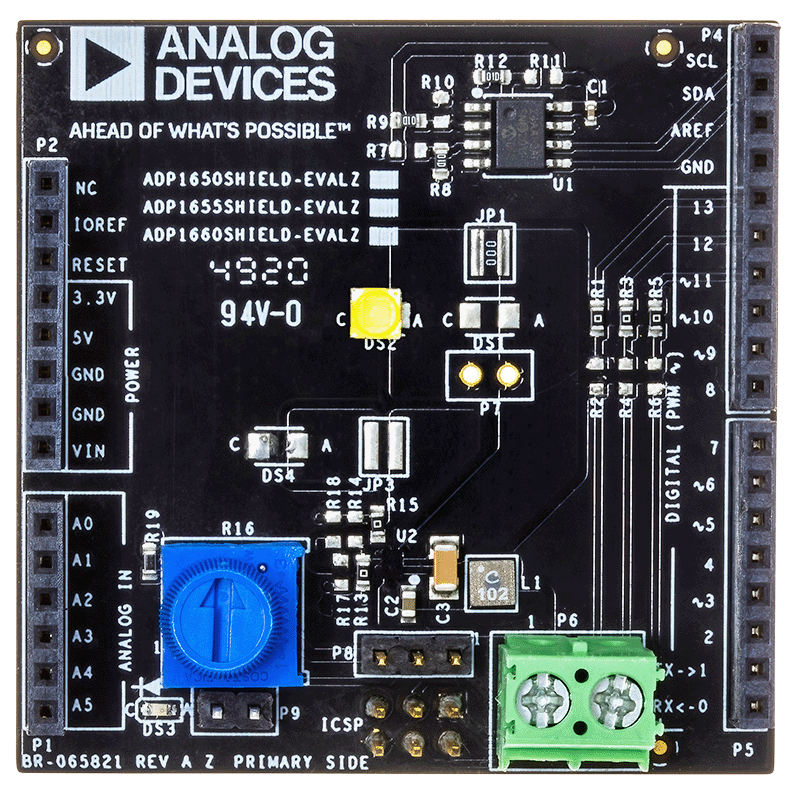

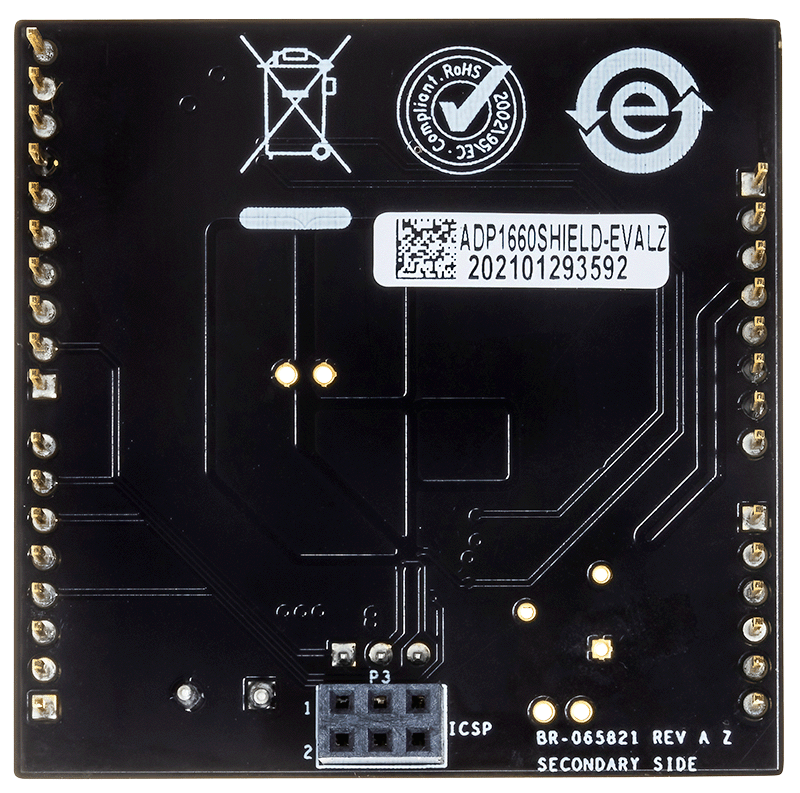

ADP1650SHIELD-EVALZ/ADP1660SHIELD-EVALZ 适合让用户评估 ADP1650 1.5 A 发光二极管 (LED) 闪存驱动器和 ADP1660 双 750 mA LED 闪存驱动器（均具有一个兼容 I²C 的接口）的特性。此评估板演示 LED 闪存驱动器的功能，如套件信息、基准电压 (VREF)、通用输入和输出 (GPIO) 以及定时器。此外，此评估板还具有电流设置、输出模式、故障信息、输入控制和低电量模式。

此评估板利用 EVAL-ADICUP3029 或一个常规 Arduino 板进行控制，从而通过其兼容 I²C 的接口，以便从连接到通用异步接收器和变送器 (UART) 和 ADP1650 或 ADP1660 LED 闪存驱动器板的 Windows^® PC 图形用户界面 (GUI) 收发数据。

有关 ADP1650 和 ADP1660 的完整详细信息，请参阅 ADP1650 和 ADP1660 数据手册，使用 ADP1650SHIELDEVALZ/ADP1660SHIELD-EVALZ 评估板时，必须将数据手册与用户指南结合使用。

资料

UG-2057: Evaluating the ADP1650/ADP1660 LED Flash Driver with I2C-Compatible Interface (Rev.0)
2022/11/22

软件

ADP16xx Software (Rev.1.83.161)
29.41 M
