概览
优势和特点
- 超低静态电流
IQ = 560 nA（0 μA负载）
IQ = 860 nA（1 µA负载） - 利用1 μF陶瓷输入和输出电容便可稳定工作
- 最大输出电流：150 mA
- 输入电压范围：2.2 V至5.5 V
- 低关断电流：小于50 nA（典型值）
- 低压差：195 mV（150 mA负载）
- 初始精度：±1%
- 线路、负载以及温度范围内的精度：±3.5%
- 15种固定输出电压选项：1.2 V至4.2 V
- 可提供可调输出电压
- PSRR性能：72 dB (100 Hz)
- 欲了解更多特性，请参考数据手册
产品详情
ADP160/ADP161/ADP162/ADP163 均为超低静态电流、低压差线性调节器，工作电压为2.2 V至5.5 V，输出电流最高可达150 mA。在150 mA负载下压差仅为195 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。ADP16x经过专门设计，利用1 μF ± 30%小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。

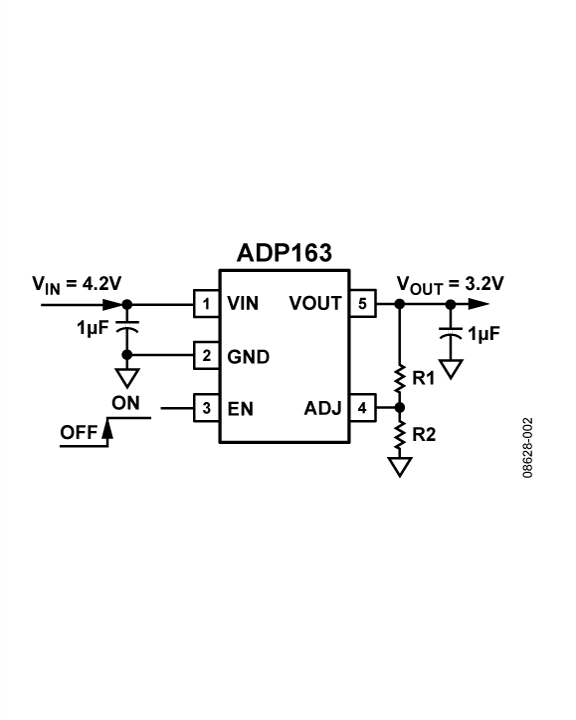

ADP160可提供1.2 V至4.2 V范围内的15种固定输出电压选项。ADP160/ADP161还包括一个开关电阻，当LDO禁用时，该电阻自动使输出放电。ADP162不包括输出放电功能，其余与ADP160相同。 ADP161和ADP163可用作输出电压可调的调节器，仅提供5引脚TSOT封装。ADP163不包括输出放电功能，其余与ADP161相同。
短路和热过载保护电路可以防止器件在不利条件下受损。ADP160和ADP162提供5引脚TSOT和4引脚、0.5 mm间距WLCSP两种小型封装，是适合各种便携式供电应用的较小尺寸解决方案。
移动电话
数码相机和音频设备
便携式和电池供电设备
后置DC-DC调节
便携式医疗设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1329：面向可调低压差稳压器的降噪网络 (Rev. 0)12/5/2016
-
• UG-117：ADP160/ADP161/ADP162/ADP163评估板用户指南11/18/2010
工具及仿真模型
LTspice中提供以下器件型号：
ADP163
设计工具
ADI Linear Regulator Design Tool and Parametric Search
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
