概览
优势和特点
- 真实电流检测和过流保护
- 独立的加热和冷却限流
- 高效率：>90%
- 长期温度稳定性：<0.01°C
- 温度锁定指示
- 温度监控输出
- 可编程的最大TEC电压
- 振荡器与外部信号同步
- 针对多个控制器的时钟相位调整功能
- 最高1 MHz的可编程开关频率
- 低噪声：<0.05% TEC电流纹波

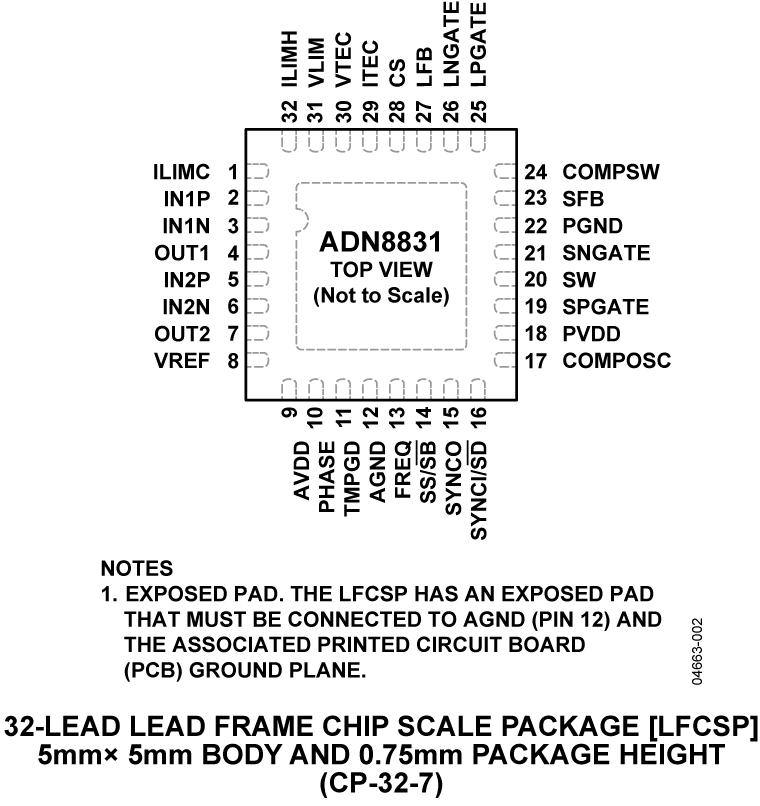

- 紧凑型5mm x 5mm LFCSP封装
产品详情
ADN8831 是一个高度集成的解决方案，可控制用于光通信系统的激光模块中的 TEC。其效率高于 90%，纹波噪声低于 1%，可实现完整的 TEC 控制功能。该产品还具有系统监控功能，如实时温度监控、温度锁定指示、限流、开关频率和相位可变性。通过其波长锁定输入，光学设备设计人员可以使用热敏电阻和波长锁定器两种方式构建双 TEC 控制回路。其 5mm x 5mm 微小型芯片级封装可节省宝贵的电路板空间。
ADN8831 解决了一些关键设计挑战：- 单电感输出可节省大量的电路板空间，这对于小型设计尤其重要。
- 集成热敏电阻和补偿放大器以及输出保护电路可降低整体设计成本并减小设计尺寸。
- 由于输出 FET 为外置型，设计人员可以针对其 TEC 当前要求选择适当大小的 FEC。这样不仅可提供最佳功效，还可提供最低整体成本。
* 产品受美国专利第 6,486,643 号保护
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
