  5. ADN4695E


概览

优势和特点

  • 多点LVDS收发器(低电压差分信号驱动器和接收器对)
  • 开关速率: 100 Mbps (50 MHz)
  • 支持的总线负载: 30 Ω至55 Ω
  • 2类接收器可供选择
    • 2类(ADN4694E/ADN4695E): 100 mV阈值失调,可提供开路和总线空闲故障安全功能
  • 符合M-LVDS的TIA/EIA-899标准
  • M-LVDS总线上的无毛刺上电/关断
  • 驱动器输出转换时间可控
  • 共模范围: -1 V至+3.4 V,允许在2 V接地噪声下进行通信
  • 欲了解更多特性,请参考数据手册


产品详情

ADN4690E/ADN4692E/ADN4694E/ADN4695E都是多点低电压差分信号(M-LVDS)收发器(驱动器和接收器对),工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准,为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4690E/ADN4692E都是具有25 mV迟滞的1类接收器,因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4694E/ADN4695E都是具有失调阈值的2类接收器,可在总线处于空闲状态(总线空闲故障安全)或输入端断开(开路故障安全)时保证输出状态。

这些器件提供8引脚SOIC封装的半双工配置(ADN4690E/ADN4694E)或14引脚SOIC封装的全双工配置(ADN4692E/ADN4695E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件,可缩短RS-485链路
- 联网和无线基站基础设施

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

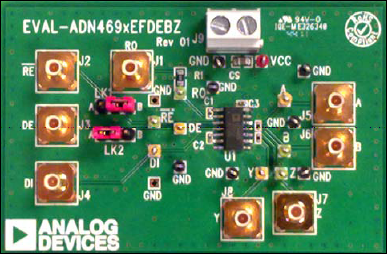

评估套件 (1)
