ADN4694E

具有2类接收器的3.3 V、100 MBPS、半双工、高速M-LVDS收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 多点LVDS收发器(低电压差分信号驱动器和接收器对)
  • 开关速率: 100 Mbps (50 MHz)
  • 支持的总线负载: 30 Ω至55 Ω
  • 2类接收器可供选择
    • 2类(ADN4694E/ADN4695E): 100 mV阈值失调,可提供开路和总线空闲故障安全功能
  • 符合M-LVDS的TIA/EIA-899标准
  • M-LVDS总线上的无毛刺上电/关断
  • 驱动器输出转换时间可控
  • 共模范围: -1 V至+3.4 V,允许在2 V接地噪声下进行通信
  • 欲了解更多特性,请参考数据手册


更多细节
show more Icon
ADN4690E/ADN4692E/ADN4694E/ADN4695E都是多点低电压差分信号(M-LVDS)收发器(驱动器和接收器对),工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准,为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4690E/ADN4692E都是具有25 mV迟滞的1类接收器,因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4694E/ADN4695E都是具有失调阈值的2类接收器,可在总线处于空闲状态(总线空闲故障安全)或输入端断开(开路故障安全)时保证输出状态。

这些器件提供8引脚SOIC封装的半双工配置(ADN4690E/ADN4694E)或14引脚SOIC封装的全双工配置(ADN4692E/ADN4695E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件,可缩短RS-485链路
- 联网和无线基站基础设施

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADN4694EBRZ
  • HTML
  • HTML
ADN4694EBRZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 16, 2015

- 15_0129

Metal Mask Edits to ADN469XE Family of Devices.

ADN4694EBRZ

量产

ADN4694EBRZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 16, 2015

- 15_0129

arrow down

Metal Mask Edits to ADN469XE Family of Devices.

ADN4694EBRZ

量产

ADN4694EBRZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADN4696E

M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

zoom

EVAL-ADN4696E

M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

产品详情

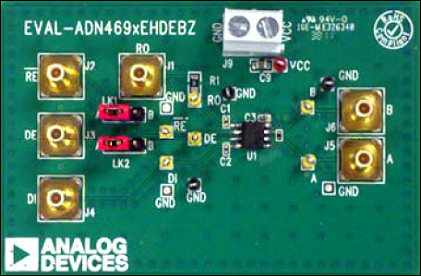

EVAL-ADN469xEHDEBZ支持轻松而快速地评估半双工M-LVDS收发器(ADN4690E、ADN4691E、ADN4694E、ADN4696E)。 所有输入和输出功能都可以通过该评估板执行,无需任何外部元件。 螺丝端子板可以方便地连接电源和地,SMB插孔连接器则支持高速逻辑和M-LVDS总线信号。
