ADN4691E

具有1类接收器的3.3 V、200 MBPS、半双工、高速M-LVDS收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 符合M-LVDS的TIA/EIA-899标准
  • 转换速率:200 Mbps (100 MHz)
  • 1类接收器
  • 半双工
  • M-LVDS总线上的无毛刺上电/关断
  • 驱动器输出转换时间可控
  • 总线引脚提供增强ESD保护
    -- ±15 kV HBM(人体模型)
    -- ±10 kV IEC 61000-4-2,气隙放电
    -- ±8 kV IEC 61000-4-2,接触放电
  • 共模范围:-1 V至+3.4V
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADN4691E/ADN4693E/ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器(驱动器和接收器对),工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准,为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4691E/ADN4693E都是具有25 mV迟滞的1类接收器,因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4696E/ADN4697E都是具有失调阈值的2类接收器,可在总线处于空闲状态(总线空闲故障安全)或输入端断开(开路故障安全)时保证输出状态。

这些器件提供8引脚SOIC封装的半双工配置(ADN4691E/ADN4696E)或14引脚SOIC封装的全双工配置(ADN4693E/ADN4697E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件,可缩短RS-485链路
- 联网和无线基站基础设施

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADN4691EBRZ
  • HTML
  • HTML
ADN4691EBRZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 16, 2015

- 15_0129

Metal Mask Edits to ADN469XE Family of Devices.

ADN4691EBRZ

量产

ADN4691EBRZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 16, 2015

- 15_0129

arrow down

Metal Mask Edits to ADN469XE Family of Devices.

ADN4691EBRZ

量产

ADN4691EBRZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

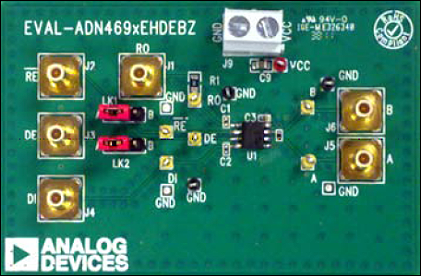

EVAL-ADN4696E

M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

zoom

EVAL-ADN4696E

M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

产品详情

EVAL-ADN469xEHDEBZ支持轻松而快速地评估半双工M-LVDS收发器(ADN4690E、ADN4691E、ADN4694E、ADN4696E)。 所有输入和输出功能都可以通过该评估板执行,无需任何外部元件。 螺丝端子板可以方便地连接电源和地,SMB插孔连接器则支持高速逻辑和M-LVDS总线信号。

该评估板针具有适合ADN469xE系列半双工M-LVDS收发器的8引脚SOIC封装。 .


reference details image

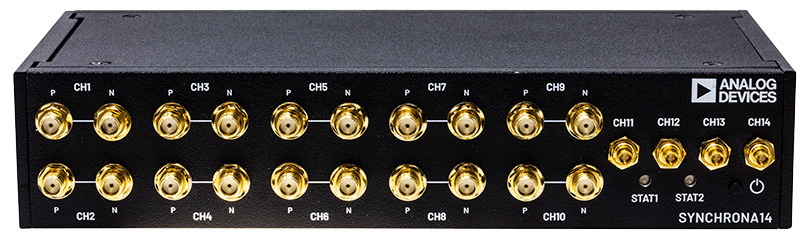

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

zoom

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

多通道系统时钟器件

特性和优点

处理系统

  • 树莓派4,ARM Cortex-A72,2GB SDRAM

用户界面

  • 千兆以太网
  • 2 × USB 3.0端口
  • 2 × USB 2.0端口
  • SPI接口
  • GPIO
  • 2个双色LED
  • 引脚接头

时钟处理器件

  • HMC7044(高性能、3.2 GHz、14路输出抖动衰减器)
  • AD9545(1 PPS同步器和自适应时钟转换器)

时钟输出

  • 4 x TWINAX LVPECL交流和直流耦合,100Ω差值
  • 2 x SMA LVPECL交流耦合*
  • 4 x SMA CMOS*
  • 4 x SMA LVDS交流耦合*

*可配置差分输出,50Ω差值

时钟输入

  • 3个差分100Ω SMA时钟输入
  • PPS输入
  • SYNC输入
  • 10MHz输入

内部基准电压源

  • 100Mhz和122.88Mhz超低相位噪声VCXO (-165dBc/Hz)
  • 40Mhz和38.4Mhz TCXO (±1ppm) 50MHz OCXO(+/- 10ppb)
  • 内部基准电压源可通过软件配置

电源

  • DC 12V、3A插孔

产品详情

需要高度精准的频率和相位控制时钟源。该器件基于ADI AD9545和HMC7044而设计,大大简化了复杂系统中的时钟分配和多通道同步。该器件设计供训练有素的专业人员在实验室环境中使用,并不作为最终产品进行商用。它可以作为完整的基准电压源设计,且可以根据需要自定义,用在任何最终客户应用中。用户可以免费获取完整的设计详细信息。

AD-SYNCHRONA14-EBZ采用1U机械式外壳。配备常用的工业连接器SMA和TwinAX接口,大多数实验室都配有所需电缆。

利用其内置OCXO,它可以采用独立模式工作,或者使用外部电源供电,例如3个独立的高速差分时钟输入、一个10MHz基准电压源和1PPS。除了这种灵活性之外,它还能够选择100MHz或122.88MHz内部VCXO选项,由此而提供了无尽的相关频率选择,以及多种应用所需的精度。

应用

  • 高精度参考时钟分配
  • 由单个电源提供时钟的系统
  • 时钟由100MHz或122.88MHz供电
  • 相控阵系统、雷达、电子战、卫星通信、SDR
  • 基准测试设备
  • 遥控操作
