ADN2873

不推荐用于新设计

3.3 V、50 Mbps至4.25 Gbps、单环路、激光二极管驱动器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • SFP/SFF和SFF-8472 MSA兼容
  • 提供SFP参考设计
  • 数据速率：50 Mbps至4.25 Gbps
  • 自动平均功率控制
  • 输出上升/下降时间：60 ps（典型值）
  • 支持VCSEL、DFB和FP激光器
  • 偏置电流范围：2 mA至100 mA
  • 欲了解更多特性，请参考数据手册

与 ADN2870相似，ADN2873激光二极管驱动器(LDD)针对先进的SFP和SFF模块而设计，采用SFF-8472数字诊断技术，支持50 Mbps至4.25 Gbps的NRZ数据传输。该器件采用新型报警方案，可避免因各种激光产生的系统瞬变所导致的关断问题。

ADN2873监控激光偏置电流和调制电流，并提供失效报警和ALS功能。利用微控制器DAC或可调电阻分压器的设置电压，ADN2873可以设置激光平均输出功率和消光比。平均光功率控制环路由光电二极管的光学反馈、比较器和状态保持器构成。ADN2873很容易与ADI公司的 ADuC7019/ADuC702x系列MicroConverters®和ADN289x系列限幅放大器进行接口，构成完整的SFP/SFF收发器芯片组解决方案。

ADN2873与双环路LDD ADN2870引脚兼容，因而同一设计可以配合任一款器件工作。双环路控制应用请参考ADN2870数据手册。

这款产品采用节省空间的24引脚4 mm × 4 mm LFCSP封装，额定温度范围为−40°C至+85°C。

应用

  • 1×/2×/4× 光纤通道SFP/SFF模块
  • 多速率OC3至OC48-FEC SFP/SFF模块
  • LX-4模块
  • DWDM/CWDM激光发射器
  • HDTV（SMPTE系列）激光发射器

数据手册，Rev. 0，07/2008

ADN2873
3.3 V、50 Mbps至4.25 Gbps、单环路、激光二极管驱动器

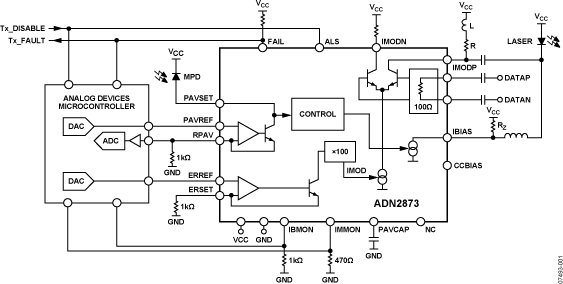

ADN2873 Functional Block Diagram ADN2873 Pin Configuration
