概览
优势和特点
- 数字可调谐、倍频程、带通调谐
- 3 dB带宽：9% ± 2%
- 抑制（20 分贝）：距离fCENTER 16%
- 单芯片替代离散滤波器组
- 紧凑型10 mm × 10 mm × 1.99 mm LGA封装
产品详情
ADMV8526是一款射频带通滤波器，具有数字可选的工作频率。滤波器中心频率(fCENTER)可使用包含正在申请专利的插值技术的8位值（256个状态），在1.25 GHz至2.60 GHz范围内进行调整。
典型3 dB带宽为9%，可调性为±2%。插入损耗通常为4 dB，20 dB抑制与fCENTER相差16%，非常适合尽可能降低系统干扰。
这款可调谐滤波器可用作大型开关滤波器组和基于分立元件的可调谐滤波器的小型替代方案，并且可在先进的通信应用中提供动态可调解决方案。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

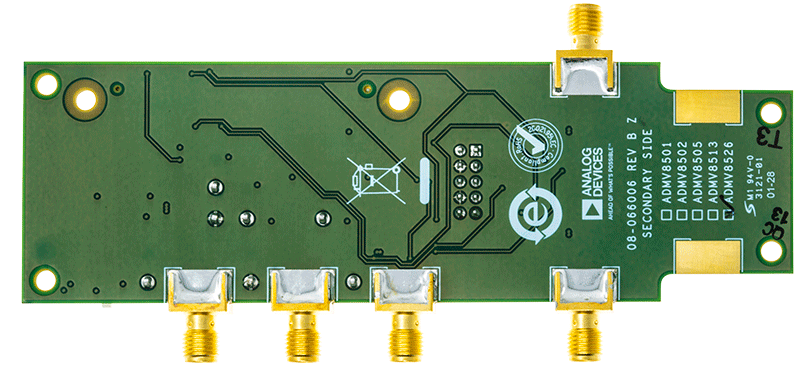

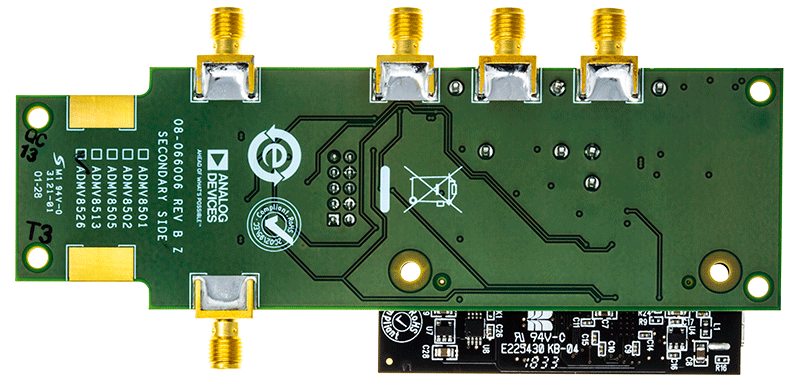

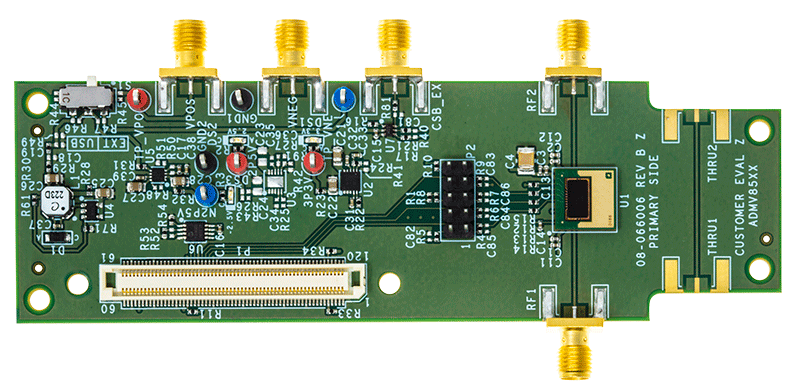

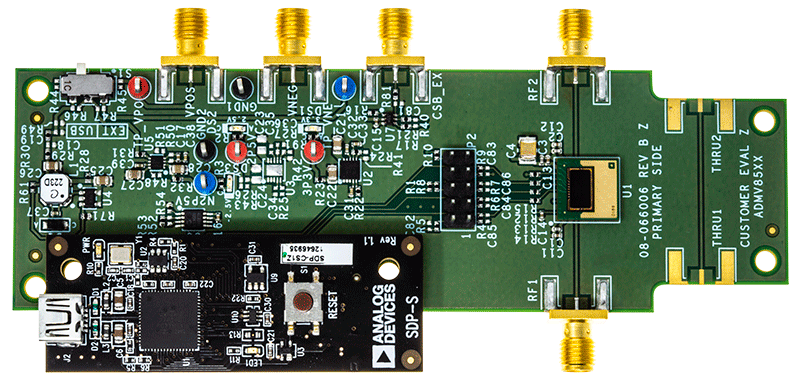

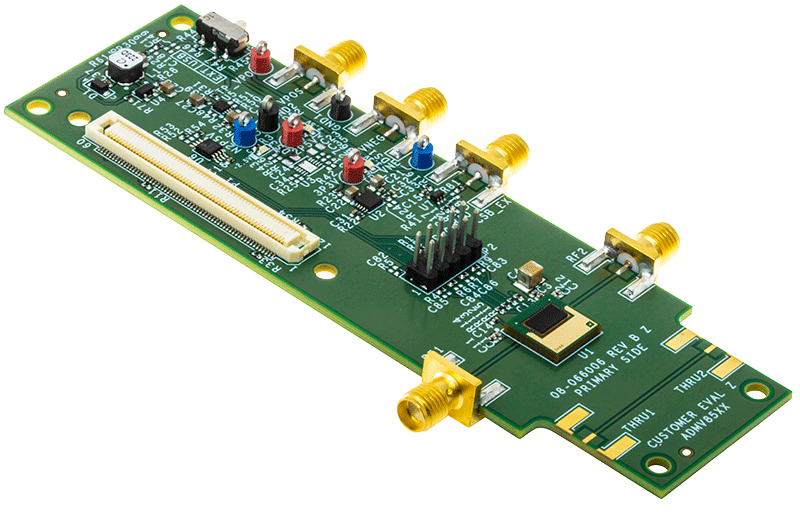

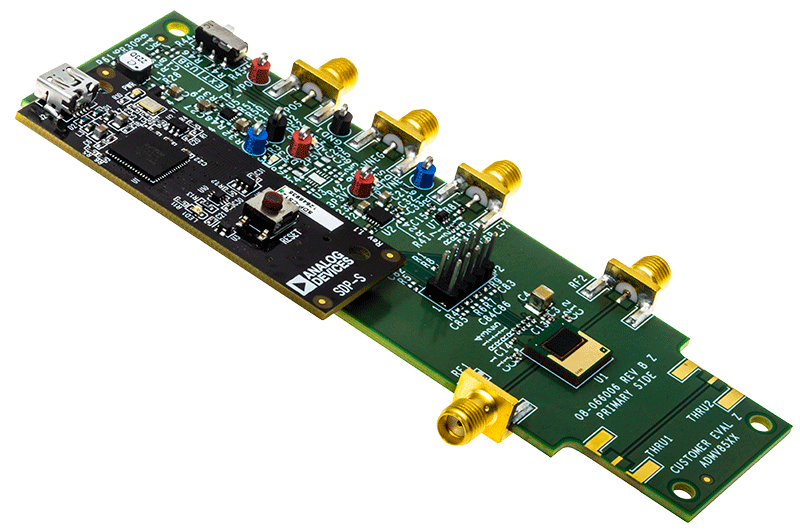

评估套件 (1)
参考资料
配套产品推荐
ADMV8526 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADMV8526ACCZ | 材料声明 | 质量和可靠性 | 40-Terminal LGA (10 mm x 10 mm x 1.99 mm) | |
| ADMV8526ACCZ-R7 | 材料声明 | 质量和可靠性 | 40-Terminal LGA (10 mm x 10 mm x 1.99 mm) | |
| Wafer Fabrication Data |
