ADM803

量产

具有低电平有效开漏输出的微处理器监控电路，采用3引脚SC70封装

数据手册 (Rev. I) 产品选型表

产品模型: 8

Viewing:

概述

整个温度范围内保证特性
低功耗(17 μA)
精密电压监控器：提供2.5 V、3 V、3.3 V、5 V选项

复位置位低至1 V V_CC
上电复位脉冲：140 ms（最小值）
开漏RESET 输出

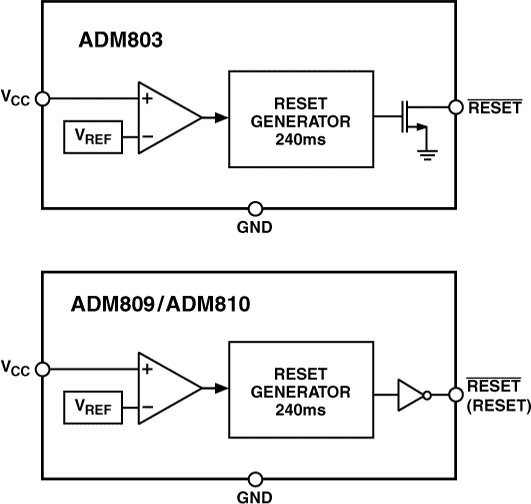

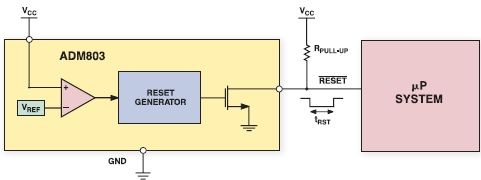

ADM803监控电路用于监控微处理器系统中的电源电压，可在上电、关断和掉电情况下提供复位输出。上电时，内部定时器使复位保持置位状态240 ms。这样，微处理器会保持复位状态，直到电源达到稳定状态。即使V_CC 低至1V，复位输出仍然可以工作。ADM803可提供低电平有效复位信号RESET，还有一个开漏输出级，后者需要一个外部上拉电阻。

共提供7种复位阈值选项。复位比较器具有内置干扰抑制特性，能够不受V_CC上的快速瞬变影响。

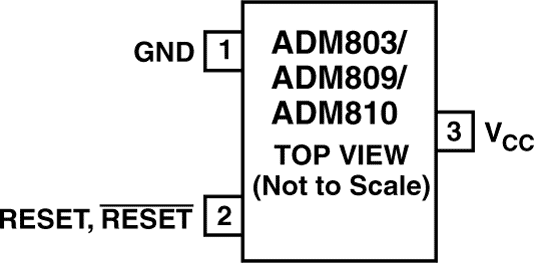

ADM803采用3引脚SC70封装，功耗仅17µA，适合低功耗便携式设备使用。

应用

微处理器系统

计算机

控制器

智能仪器

汽车系统

产品模型: 8

参考资料

数据手册 1

ADM803/ADM809/ADM810: Microprocessor Supervisory Circuit in 3-Lead SC70 and SOT-23 Data Sheet (Rev.I) 11/14/2006

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADM803LAKSZ-REEL	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803LAKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803MAKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803RAKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803SAKSZ-REEL	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803SAKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803TAKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM803ZAKSZ-REEL7	3-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 2, 2015 - 15_0188 Addition of Amkor Philippines as Alternate Assembly and Test Sites for SC70 Package
		PCN15_0188_Form Material_Report Test Correlation Report Detailed Change Description Qualification Results Summary
ADM803LAKSZ-REEL	量产
ADM803LAKSZ-REEL7	量产
ADM803MAKSZ-REEL7	量产
ADM803RAKSZ-REEL7	量产
ADM803SAKSZ-REEL	量产
ADM803SAKSZ-REEL7	量产
ADM803TAKSZ-REEL7	量产
ADM803ZAKSZ-REEL7	量产
1月 26, 2010 - 10_0008 Halogen Free Material Change for SC_70 Products
		Material_Report PCN10_0008_Form SC_70 Qualification Data
ADM803LAKSZ-REEL	量产
ADM803LAKSZ-REEL7	量产
ADM803MAKSZ-REEL7	量产
ADM803RAKSZ-REEL7	量产
ADM803SAKSZ-REEL	量产
ADM803SAKSZ-REEL7	量产
ADM803TAKSZ-REEL7	量产
ADM803ZAKSZ-REEL7	量产
