ADM6339

量产

四电压微处理器监控电路

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 精确监控多达四个电源电压
  • 6种工厂预设阈值选项：−5.0 V、1.8 V、2.5 V、3.0 V、3.3 V、5.0 V
  • 可调输入阈值选项：−0.5 V（±2.0%精度）、0.62 V（±0.8%精度）、1.23 V
  • 复位超时：200 ms（典型值）
  • 开漏RESET输出（10 μA内部上拉电流）
  • 复位输出级：低电平有效，有效范围至VIN1 = 1 V 或IN2 = 1 V
  • 低功耗(55 μA)
  • 干扰抑制
  • 额定温度范围：−40°C至+85°C

ADM6339是一款高精度监控电路，最多能监控四个系统电源电压。

它含有多种不同的内部预调整欠压阈值选项，用于监控−5.0 V、1.8 V、2.5 V、3.0 V、3.3 V和5.0 V电源电压，并提供±5%和±10%两种容差水平。 该器件还提供一至三个可调电压阈值选项：1.23 V、0.62 V和−0.5 V。有关所有可用选项的列表和说明，请参考“订购指南”部分。

如果受监控的电源电压降至最小电压阈值以下（或针对−0.5 V和−5.0 V输入选项，升至最大电压阈值以上），一个低电平有效输出便会置位，触发系统复位。输出为开漏式，具有典型值为10 μA的较弱内部上拉电流，以便拉至受监控的IN2电源电压。在所有电压均超过选定的阈值电平之后，复位信号将在复位超时周期（典型值为200 ms）内保持低电平。

只要IN1或IN2超过1 V，ADM6339输出便仍然有效。未用的受监控输入不应浮动或接地，而应将其与大于其指定阈值电压的电源电压相连。

ADM6339采用6引脚SOT-23封装，工作温度范围为−40°C至+85°C扩展温度范围。

ADM6339
四电压微处理器监控电路

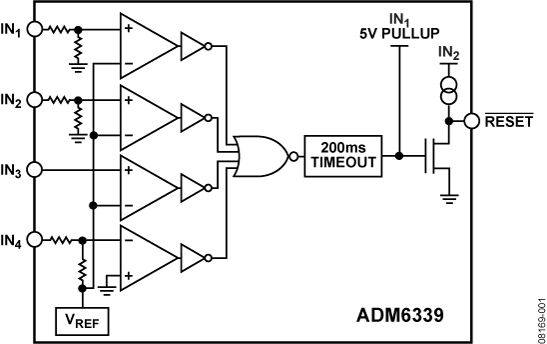

ADM6339 Typical Application Diagram ADM6339 Functional Block Diagram ADM6339 Pin Configuration
