ADM4850
ADM4850
Info: :
量产
Info: :
量产
产品详情
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
7
特性
- 符合电子工业联盟(EIA)RS-485/RS-422标准
- 数据速率： 115 kbps
- 半双工和全双工选项
- 压摆率降低以实现低电磁辐射(EMI)
- 真故障保护接收器输入
- 关断模式电源电流：5 µA（最大值）
- 一条总线上最多连接256个收发器
- 禁用或关断时输出处于高阻抗状态
- 总线共模范围：−7 V至+12 V
- 热关断和短路保护
- 与MAX308x引脚兼容
- 额定温度范围：-40℃至+85°C

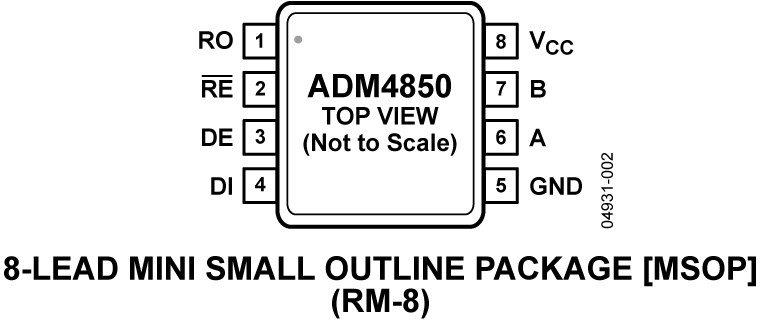

- 提供8引脚SOIC、8引脚LFCSP和8引脚MSOP封装
- 通过汽车应用认证
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADM4850-ADM4857均为差分线路收发器，适用于多点总线传输线路的高速全双工和半双工数据通信。这些器件针对平衡数据传输而设计，符合EIA标准RS-485和RS-422。ADM4850-ADM4853均为半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。ADM4854-ADM4857均为全双工收发器，驱动器输出和接收器输入各具有专用差分线路。
应用低功耗RS-485应用
对电磁辐射敏感的系统
DTE-DCE 接口
工业控制
分组交换
局域网
电平转换器
这些器件具有1/8单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。
接收器输入具有真故障安全特性，当输入开路或短路时，可确保输出保持逻辑高电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。
为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，驱动器输出压摆率受限。热关断电路可防止总线竞争或输出短路导致功耗过大。
这些器件的额定温度范围为商用和工业温度范围，提供8引脚SOIC、LFCSP (ADM4850/ADM4851/ADM4852/ADM4853)和MSOP（仅ADM4850）封装。
应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
7
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADM4850
文档
7
筛查
1 应用
全部
-
全部
-
数据手册
-
应用笔记
全部
-
全部
-
英文
-
日文
-
中文
数据手册
2
应用笔记
5
HTML
更新 02/07/2014
英文
HTML
更新 02/07/2014
中文
HTML
更新 07/09/2020
英文
HTML
更新 07/09/2020
中文
HTML
更新 07/09/2020
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
参考资料 3
产品选型指南 1
模拟对话 1
视频
1
设计资源 7
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADM4850ACP-REEL7 |
8-Lead LFCSP (3mm x 3mm)
|
|
|
| ADM4850ACPZ-REEL7 |
8-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| ADM4850AR |
8-Lead SOIC
|
|
|
| ADM4850ARMZ |
8-Lead MSOP
|
|
|
| ADM4850ARMZ-REEL7 |
8-Lead MSOP
|
|
|
| ADM4850ARZ |
8-Lead SOIC
|
|
|
| ADM4850ARZ-REEL7 |
8-Lead SOIC
|
|
- ADM4850ACP-REEL7
- 引脚/封装图-中文版
-
8-Lead LFCSP (3mm x 3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM4850ACPZ-REEL7
- 引脚/封装图-中文版
-
8-Lead LFCSP (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM4850AR
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM4850ARMZ
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM4850ARMZ-REEL7
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM4850ARZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM4850ARZ-REEL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
7月 25, 2017
- 17_0068
CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices
2月 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
1月 5, 2015
- 14_0246
Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
ADM4850ARMZ
量产
ADM4850ARMZ-REEL7
量产
5月 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
ADM4850ARMZ
量产
ADM4850ARMZ-REEL7
量产
7月 27, 2010
- 10_0099
Supplier Lead(Pb) Line Shutdown (Amkor Technologies - Korea)
ADM4850ACP-REEL7
过期
12月 19, 2011
- 10_0081
ADI Corporate Obsolescence Notice - May 2010
ADM4850AR
过期
根据型号筛选
产品型号
产品生命周期
PCN
7月 25, 2017
- 17_0068
CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices
2月 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
1月 5, 2015
- 14_0246
Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
ADM4850ARMZ
量产
ADM4850ARMZ-REEL7
量产
5月 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
ADM4850ARMZ
量产
ADM4850ARMZ-REEL7
量产
7月 27, 2010
- 10_0099
Supplier Lead(Pb) Line Shutdown (Amkor Technologies - Korea)
12月 19, 2011
- 10_0081
ADI Corporate Obsolescence Notice - May 2010
软件和型号相关生态系统
软件和型号相关生态系统
评估套件
评估套件 1
EVAL-RS485HDEBZ
标准RS-485半双工评估板EVAL-RS485HDEBZ
产品详情
EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。
用于板上评估的器件需另外订购。
