ADM3493

量产

3.3 V、限摆率、半双工RS-485/RS-422收发器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采用3.3 V电源供电
  • 与5 V逻辑兼容
  • 在整个共模范围内符合EIA RS-422和RS-485标准
  • 数据速率：250 kbps
  • 半双工收发器
  • 压摆率降低以实现低电磁辐射(EMI)
  • 关断模式电源电流：2 nA
  • 一条总线上最多连接256个收发器
  • 总线共模范围：−7 V至+12 V
  • 额定温度范围：−40°C至+85°C
  • 偏斜：8 ns
  • 采用8引脚SOIC封装

ADM3493是一款低功耗、差分线路收发器，采用3.3 V单电源供电。它具有低功耗特性和关断模式，非常适合对功耗敏感的应用。此外也适用于多点总线传输线路通信。

该器件内置一个驱动器和一个接收器。ADM3493针对半双工通信而设计，采用限摆率驱动器，电磁辐射(EMI)极低，并且可减少端接不当的电缆所引起的反射，实现数据速率最高达250 kbps的无误差数据传输。



接收器输入阻抗为96 kΩ，总线上最多可以连接256个收发器。热关断电路可防止总线竞争或输出短路导致功耗过大。故障条件下，如果检测到内部驱动器电路的温度显著升高，热关断电路将强制驱动器输出进入高阻抗状态。如果输入未连接（浮地），接收器所具有的故障安全特性将使输出保持逻辑高状态。

ADM3493的额定温度范围为商用和工业温度范围，提供8引脚SOIC封装。

ADM3493
3.3 V、限摆率、半双工RS-485/RS-422收发器

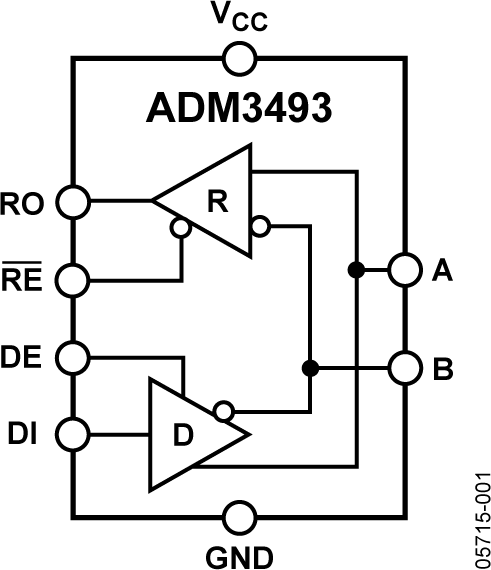

ADM3493 Functional Block Diagram ADM3493 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
ADM3061E
量产 3.0 V 至 5.5 V、具有 ±12 kV IEC ESD 保护能力的半双工 500 kbps RS-485 收发器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

立即购买 更多内容

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

EVAL-RS485HDEBZ
标准RS-485半双工评估板EVAL-RS485HDEBZ
EVAL-RS485HDEBZ Image
