ADM3058E

5.7 kV rms 信号隔离型基本 CAN FD 收发器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 5.7 kV rms 信号隔离型 CAN FD 收发器
  • 1.7 V 至 5.5 V 电源和逻辑侧电平
  • 总线侧 4.5 V 至 5.5 V 电源
  • 符合 ISO 11898-2:2016 标准的 CAN FD
  • 高达 12 Mbps 的数据速率，适用于 CAN FD
  • 较低的最大环路传播延迟：155 ns
  • 扩展的共模范围：± 25 V
  • 总线故障保护（CANH、CANL）：± 40 V
  • 超越 EN 55022 B 级标准 6 dB
  • 高共模瞬变抗扰度：>50 kV/μs
  • 工业级工作温度范围：−40°C 至 +125°C
  • 安全和监管审批（申请中）
    • UL：5700 V rms 持续 1 分钟，符合 UL 1577 标准
    • CSA 元件验收 5.7 kV rms 时 5A
      • IEC 60601 和 IEC 61010
    • VDE 合规证书
      • DIN VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1500 V 峰值
更多细节
show more Icon

ADM3058E 是一款 5.7 kV rms 隔离式控制器区域网络 (CAN) 物理层收发器，具有高性能的基本功能集。ADM3058E 完全符合 CAN 灵活数据速率 (CAN FD) ISO 11898-2:2016 的要求，并且还能够支持高达 12 Mbps 的数据速率。

该套件利用 ADI 公司的 iCoupler® 技术将 2 通道隔离器和 CAN 收发器组合到单个小外形集成电路 (SOIC) 表面贴装封装中。ADM3058E 是适用于 CAN 和 CAN FD 应用的完全隔离式解决方案。ADM3058E 提供 CAN 控制器和物理层总线之间的隔离。针对 5.7 kV rms 耐受电压、1500 V峰值工作电压和 10 kV 浪涌测试电压的安全和监管认可（申请中），可确保 ADM3058E 满足应用隔离要求。

低环路传播延迟和 ±25 V 扩展共模范围可支持在更长总线电缆上实现可靠通信。主导超时功能可防止故障情况下的总线锁定，限流和热关断功能可防止输出短路。CAN 总线输入和输出引脚的保护电压为 ±40 V，防止意外连接到 +24 V 总线电源。该套件完全适应 −40°C 至 +125°C 的工业级温度范围。

应用

  • CANOpen、DeviceNet 和其它 CAN 总线实施
  • 工业自动化
  • 过程控制和楼宇控制
  • 运输和基础设施
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM3058E

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/15/2020
英文

ADM3058E: 5.7 kV rms, Signal Isolated, High Working Voltage, CAN FD Transceiver with ±15kV IEC ESD Data Sheet (Rev.A)

打开PDF文件

redirect
265.4 K
download

下载 PDF

PDF Vector

PDF

更新 07/15/2020
日文

ADM3058E: 5.7kV 実効値、信号絶縁型基本 CAN FD トランシーバー データシート (Rev.0)

打开PDF文件

redirect
265.4 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 07/15/2020
英文
UG-1781: ADM3058E Evaluation Board (Rev.0) redirect icon

359.24 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品选型指南 1

数字隔离器产品选型与资源指南

视频

1

Thumbnail Image

视频

2020-09-24

01:00

High Working Voltage 5.7 kV rms Isolated CAN FD Transceiver

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADM3058EBRIZ 8-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3058EBRIZ-RL 8-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADM3058EEBZ

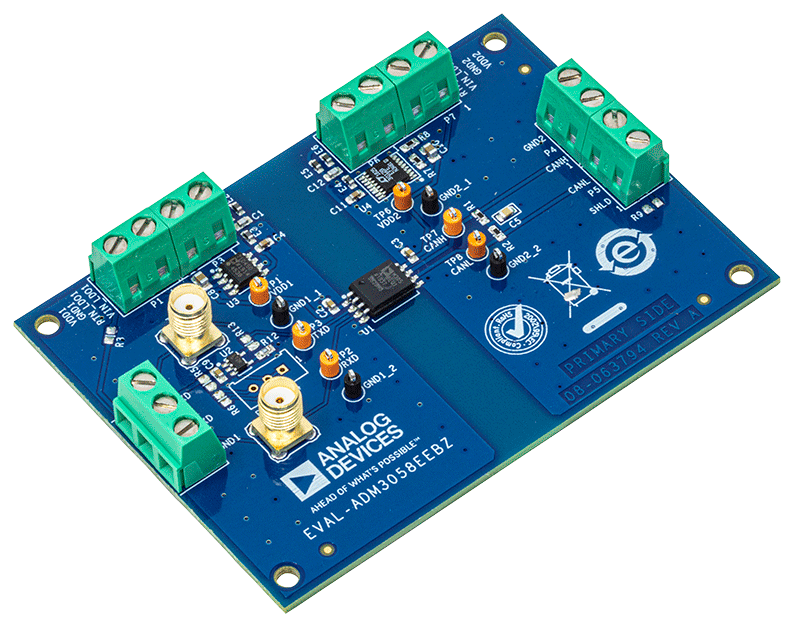

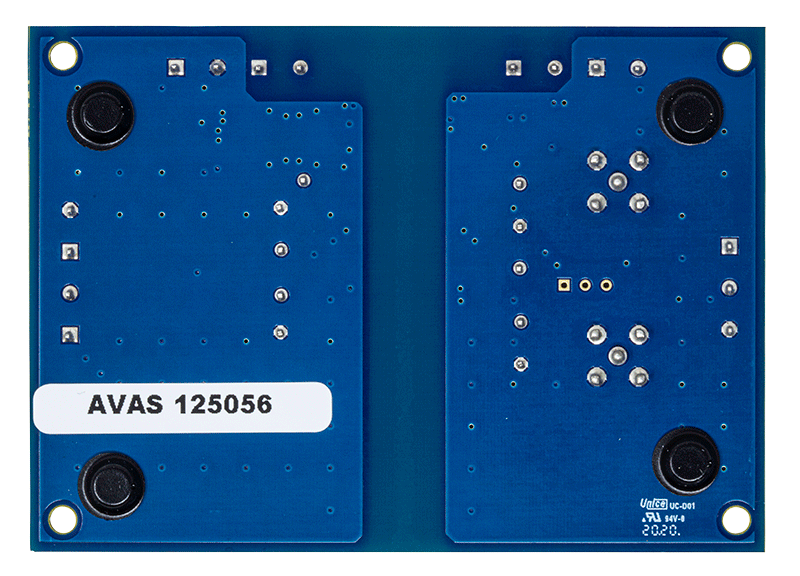

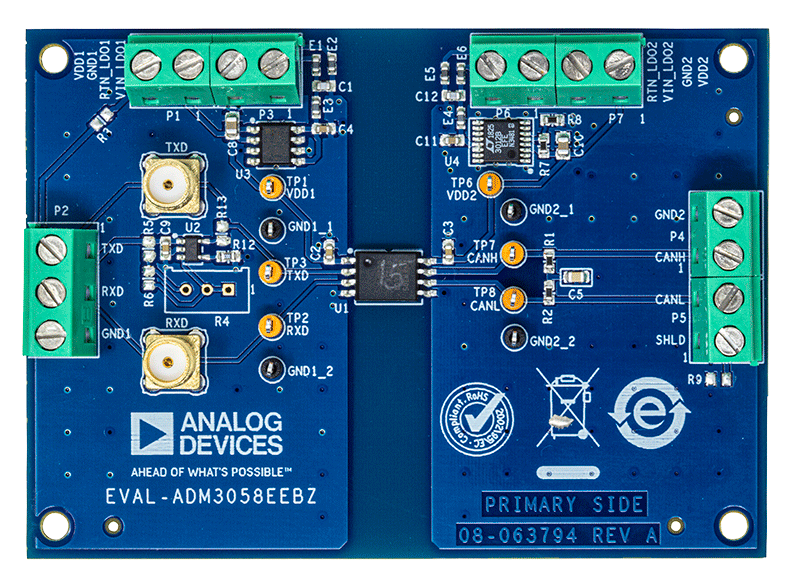

ADM3058E 评估板
