ADM2482E

2.5 kV信号隔离、ESD保护、全/半双工RS-485收发器，内置变压驱动器(16 Mbps)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 隔离式RS-485/RS-422收发器，可配置为半双工或全双工
  • 集成可驱动外部变压器的振荡器
  • RS485输入/输出引脚提供±15 kV ESD保护
  • 符合TIA/EIA-485-A-98和ISO 8482:1987(E)标准
  • 数据速率：16 Mbps
  • 5 V或3.3 V工作电压(VDD1)
  • 总线支持256个节点
  • 真故障保护接收器输入
  • 安全和法规认证
    • UL认证：1分钟2500 V rms，符合UL 1577
    • VDE合格证书
      • DIN VVDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 560 V峰值
  • 热关断保护
  • 工作温度范围：-40°C至+85°C
  • 16引脚宽体SOIC封装


更多细节
show more Icon

ADM2482E/ADM2487E均为隔离数据收发器，提供±15 kV ESD保护，适用于多点传输线路的高速、半双工或全双工通信。在半双工模式下，发射器输出与接收器输入共用同一传输线路。发射器输出引脚Y和Z分别在外部与接收器输入引脚A和B相连。这些器件针对平衡传输线路而设计，符合TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

上述器件采用ADI公司的iCoupler® 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波，以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电，总线端则采用3.3 V隔离电源供电。

ADM2482E/ADM2487E的驱动器具有高电平有效使能特性，接收器则具有低电平有效使能特性。当驱动器使能信号为低电平时，驱动器输出进入高阻抗状态。当接收器使能信号为高电平时，接收器输出进入高阻抗状态。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为−40°C至+85°C工业温度范围，提供16引脚、宽体SOIC封装。

应用

  • 隔离式RS-485/RS-422接口
  • 工业现场网络
  • 多点数据传输系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM2482E

文档

13
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 用户手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 11/18/2010
英文

ADM2482E/ADM2487E: 2.5 kV Isolated RS-485 Transceivers with Integrated Transformer Driver Data Sheet (Rev.A)

打开PDF文件

redirect
709 kB
download

下载 PDF

PDF Vector

pdf

更新 12/04/2008
日文

ADM2482E/ADM2487E: トランス・ドライバ内蔵の2.5 kV絶縁型RS-485トランシーバ (Rev.0)

打开PDF文件

redirect
1151 kB
download

下载 PDF

技术文章

2

PDF Vector

pdf

更新 12/10/2010
英文
NAppkin Note: Lowering the Power of the ADuM524x redirect icon

223 kB

download

下载 PDF

PDF Vector

pdf

更新 12/10/2010
英文
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary redirect icon

291 kB

download

下载 PDF

用户手册

2

PDF Vector

pdf

更新 11/24/2010
英文
UG-210: Evaluation Boards for the ADM2482E and ADM2487E Isolated RS-485 Transceivers redirect icon

299 kB

download

下载 PDF

PDF Vector

pdf

更新 11/24/2010
中文
UG-210：隔离式RS-485收发器ADM2482E和ADM2487E的评估板 redirect icon

299 kB

download

下载 PDF

应用笔记

7

PDF Vector

HTML

更新 02/07/2014
英文
AN-1176: Component Footprints and Symbols in the Binary .Bxl File Format redirect icon

PDF Vector

HTML

更新 02/07/2014
中文
AN-1176: 二进制.Bxl文件格式的元件尺寸和符号 redirect icon

PDF Vector

HTML

更新 07/09/2020
英文
AN-960: RS-485/RS-422 Circuit Implementation Guide redirect icon

PDF Vector

HTML

更新 07/09/2020
中文
AN-960：RS-485/RS-422电路实施指南 redirect icon

PDF Vector

HTML

更新 07/09/2020
日文
AN-960: RS-485/RS-422 回路の実装ガイド redirect icon

PDF Vector

HTML

更新 03/01/2015
英文
AN-1179: Junction Temperature Calculation for Analog Devices RS-485/RS-422, CAN, and LVDS/M-LVDS Transceivers redirect icon

PDF Vector

HTML

更新 03/01/2015
日文
AN-1179: アナログ・デバイセズの RS-485/RS-422、CAN、およびLVDS/M-LVDS トランシーバーのジャンクション温度算出 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

ADM2482E/ADM2487E: 2.5 kV Isolated RS-485 Transceivers with Integrated Transformer Driver Data Sheet (Rev.A)

用户手册 1

UG-210：隔离式RS-485收发器ADM2482E和ADM2487E的评估板

应用笔记 3

AN-1176: 二进制.Bxl文件格式的元件尺寸和符号
AN-960：RS-485/RS-422电路实施指南
AN-1179: Junction Temperature Calculation for Analog Devices RS-485/RS-422, CAN, and LVDS/M-LVDS Transceivers

技术文章 2

NAppkin Note: Lowering the Power of the ADuM524x
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary

产品选型指南 1

数字隔离器产品选型与资源指南

视频

1

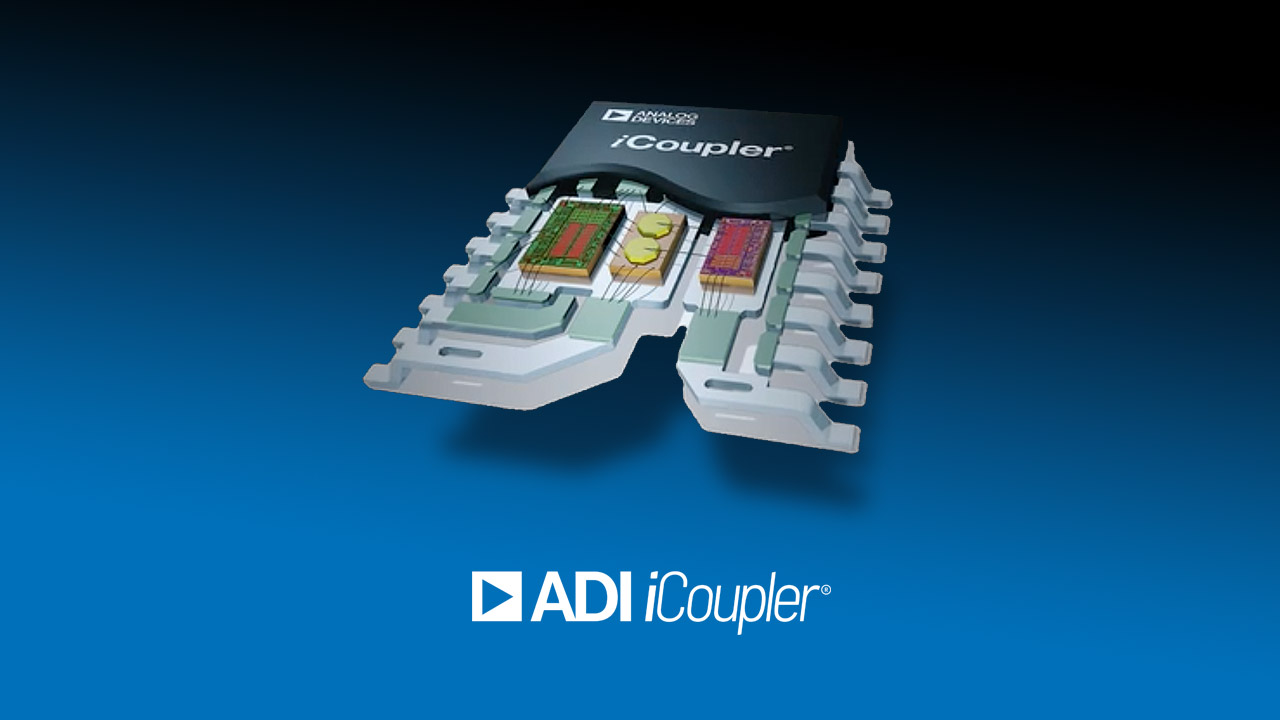

Thumbnail Image
