概览
优势和特点
- 集成电气数据隔离的RS-485收发器
- 符合ANSI TIA/EIA-485-A和ISO 8482:1987(E)标准
- 数据速率：500 kbps
- 限摆率驱动器输出
- 低功耗工作：2.5 mA（最大值）
- 工作电压 (VDD1)：5 V或3.3 V
- 高共模瞬变抗扰度：>25 kV/μs
- 欲了解更多特性，请参考数据手册
产品详情
ADM2481 差分总线收发器是一款集成式电流隔离器件，适用于平衡多点总线传输线路的双向数据通信。它符合ANSI EIA/TIA-485-A和ISO 8482: 1987(E)标准。该器件采用ADI公司的 iCoupler® 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。器件逻辑端采用5 V或3 V电源供电，总线端则采用5 V电源供电。的压摆率受限，以便减少端接不当的传输线路所引起的反射。受控的压摆率将数据速率限制在500 kbps。该器件的输入阻抗为96 kΩ，允许总线上最多连接256个收发器。其驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口。当驱动器禁用时，或者当 VDD1 或 VDD2 = 0 V时，该端口向总线提供的负载极小。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。
接收器输入具有真故障安全特性，当输入开路或短路时，可确保接收器输出保持逻辑高电平。这样，通信开始之前以及结束时，可保证接收器输出处于已知状态。

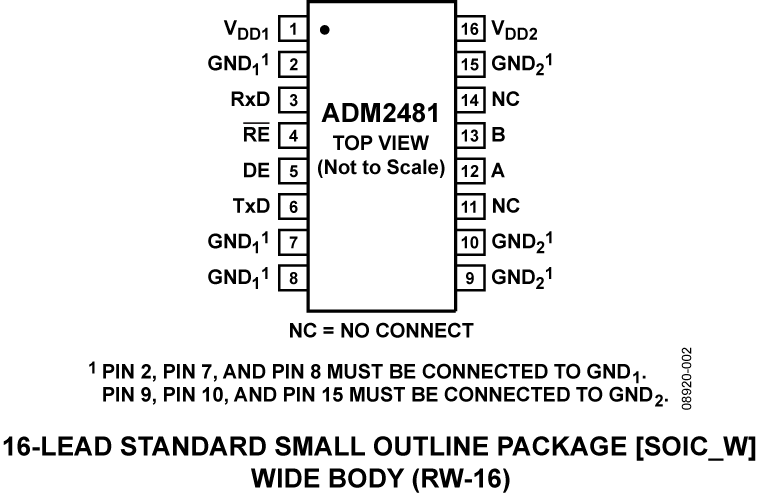

限流和热关断特性可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为−40°C至+85°C工业温度范围，提供16引脚、宽体SOIC封装。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
ADI公司再生能源—电动汽车充电设备解决方案12/26/2016
-
数字隔离器产品选型与资源指南2/7/2020
-
保护您的创新：从高精度到高电压10/24/2022
-
解决工业自动化领域的隔离难题4/21/2015
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADM2481BRWZ | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| ADM2481BRWZ-RL7 | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| Wafer Fabrication Data |
