  5. ADM1490E


概览

优势和特点

  • 适用于高速电机控制应用的RS-485/RS-422全双工收发器
  • 数据速率:16 Mbps
  • RS-485输入/输出引脚提供±8 kV ESD保护
  • 符合ANSI/TIA/EIA-485-A-1998标准
  • 开路故障保护
  • 适用于5 V电源应用
  • 总线可连接32个节点(1个单位负载)
  • 热关断保护
  • 工作温度范围:−40°C至+85°C
  • ADM1490E封装
    8引脚窄体SOIC封装
    8引脚MSOP
  • ADM1491E封装
    14引脚窄体SOIC封装
    10引脚MSOP

产品详情

ADM1490E/ADM1491E 是具有±8 kV ESD保护功能的RS-485/RS-422收发器,适用于多点传输线路中的高速、全双工通信应用。具体地,ADM1490E/ADM1491E设计用于通信数据速率达16 Mbps的电机控制应用。

ADM1490E/ADM1491E针对平衡传输线路而设计,符合TIA/EIA-485-A-98标准。它们均具有12 kΩ接收器输入阻抗,支持RS-485单位负载工作模式,总线最多可连接32个节点。

差分发射器输出和接收器输入具有静电放电电路,可提供人体模型(HBM) ±8 kV保护。

ADM1490E/ADM1491E采用5 V单电源供电。短路保护和热关断电路可防止总线竞争或输出短路导致功耗过大。短路保护电路可使故障条件下的最大输出电流限制为±250 mA。如果热关断电路检测到芯片温度超过150°C,则会强制驱动器输出进入高阻抗状态。

如果输入未连接(浮地),ADM1490E/ADM1491E接收器所具有的故障安全特性将使输出保持逻辑高状态。ADM1490E/ADM1491E具有极快且匹配严格的开关时间。驱动器传播延迟极小,数据传输速率最高可达16 Mbps,而低偏斜则使电磁辐射(EMI)降至低点。

ADM1490E/ADM1491E的额定温度范围是商用和工业温度范围。ADM1490E提供两种封装:8引脚窄体SOIC和8引脚MSOP。ADM1491E也提供两种封装:14引脚窄体SOIC和10引脚MSOP。


应用
  • RS-485/RS-422接口
  • 工业现场网络
  • 高数据速率电机控制
  • 多点数据传输系统
  • 单端至差分信号转换
  • 产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

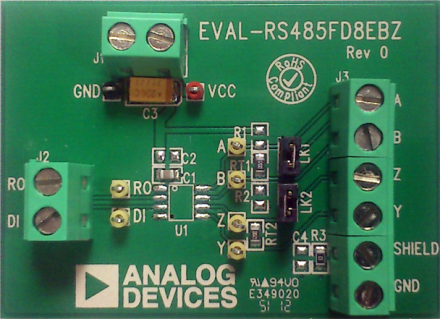

    评估套件 (1)
