概览
优势和特点
- 传输速率：460 kb/s
- 5 V单电源
- RS-232兼容输入/输出电平
- 电荷泵电容：0.1 µF
- 1个驱动器和1个接收器
- 片上DC-DC转换器
- 输出摆幅：±4.2 V（5 V电源）
- 低功耗BiCMOS：500 µA ICC
- 超低功耗关断模式：1 µA
- 10引脚µSOIC封装
产品详情

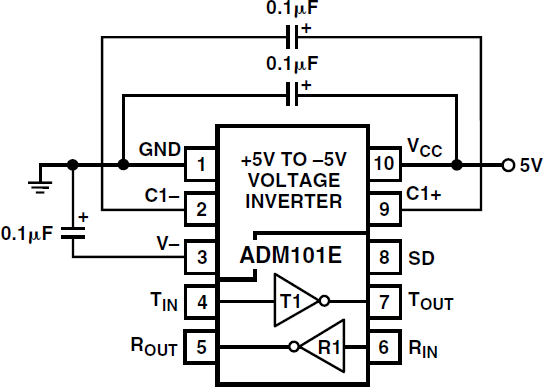

ADM101是一款单通道RS-232驱动器和接收器，属于ADI公司Craft Port™系列，采用+5V单电源供电。高功效电荷泵电压反相器可产生-5V片内电源电压，因而驱动器无需额外提供负电源，并且利用仅0.1µF的电荷泵电容便可产生RS-232兼容输出电平。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
ADI公司再生能源—电动汽车充电设备解决方案12/26/2016
-
数字隔离器产品选型与资源指南2/7/2020PDF4 M
-
Interface Primer12/22/2010DOC38 kB
工具及仿真模型
IBIS模型
IBS
ADM101E IBIS Model
53.86 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADM101EARM | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| ADM101EARM-REEL | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| ADM101EARM-REEL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| ADM101EARMZ | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| ADM101EARMZ-REEL | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| ADM101EARMZ-REEL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| ADM101EWARMZ-REEL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data |
