ADL8201
推荐用于新设计直流至 30GHz 射频限幅器
- 产品模型
- 5
Viewing:

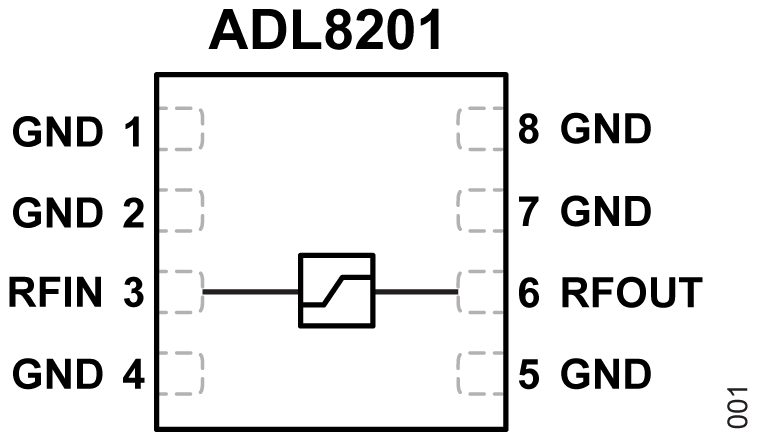

概述
- 带宽频率范围:直流至 30GHz
- 插入损耗
- 典型值 0.3dB,频率范围 0.01GHz 至 20GHz
- 20GHz 至 30GHz 频段典型值为 0.7dB
- 功率处理能力
- 6GHz 频段典型连续波功率为 37dBm
- >44dBm 脉冲功率,典型值可达 2GHz
- 平坦泄漏
- 典型值 17dBm,频率范围 0.01GHz 至 20GHz
- 典型值 15dBm,频率范围 20GHz 至 30GHz
- 恢复时间:<10ns
- 扩展的工作温度范围:−55°C 至 +125°C
- 符合 RoHS 标准,2mm × 2mm × 0.85mm,8 引脚 LFCSP
ADL8201 是一款直流至 30GHz 的高功率反射式射频限幅器,可确保敏感电路的安全。
典型插入损耗、输入回波损耗 (RFIN) 和平坦泄漏分别为 0.7dB、18dB 和 15dBm(频率范围为 20GHz 至 30GHz)。ADL8201 可承受 6GHz 的 37dBm 连续波和 2GHz 的 44dBm 脉冲射频输入。 >恢复时间小于 10 纳秒。ADL8201 内部已匹配至 50Ω,无需任何外部电路。
ADL8201 采用砷化镓 (GaAs) 制造,并封装在符合 RoHS 标准的 2mm × 2mm × 0.85mm 8 引脚 LFCSP 封装中。ADL8201 的额定工作温度范围为 -55°C 至 +125°C。
应用
- 射频收发器
- 雷达应用
- 测试和测量
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| ADL8201ACPZN | 8-lead LFCSP 2 mm × 2 mm × 0.85 | ||
| ADL8201ACPZN-R7 | 8-lead LFCSP 2 mm × 2 mm × 0.85 | ||
| ADL8201CHIP | DIE | ||
| ADL8201CHIP-SX | DIE | ||
| ADL8201XCHIP | DIE |
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1

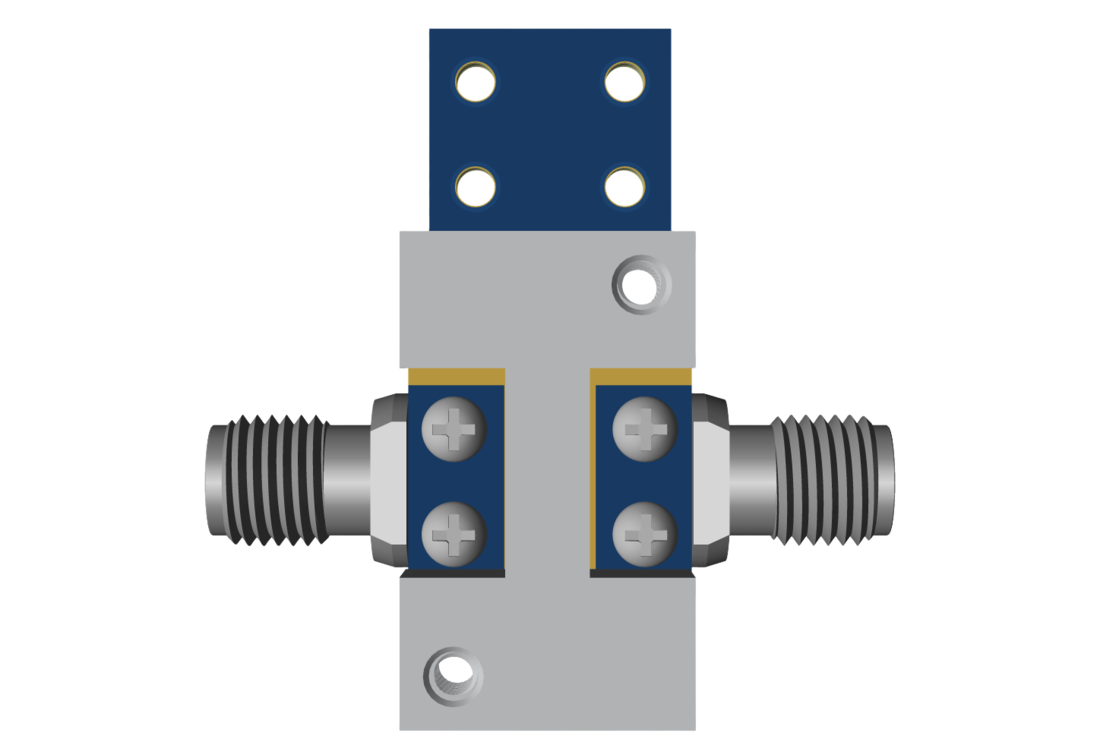

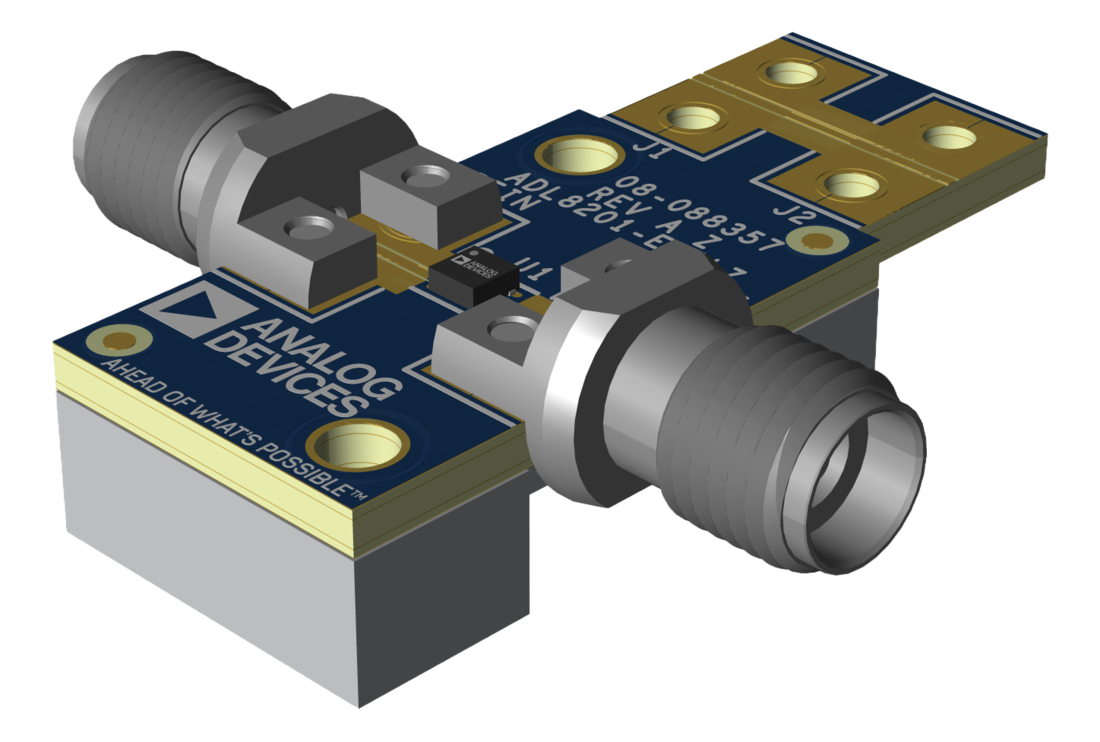

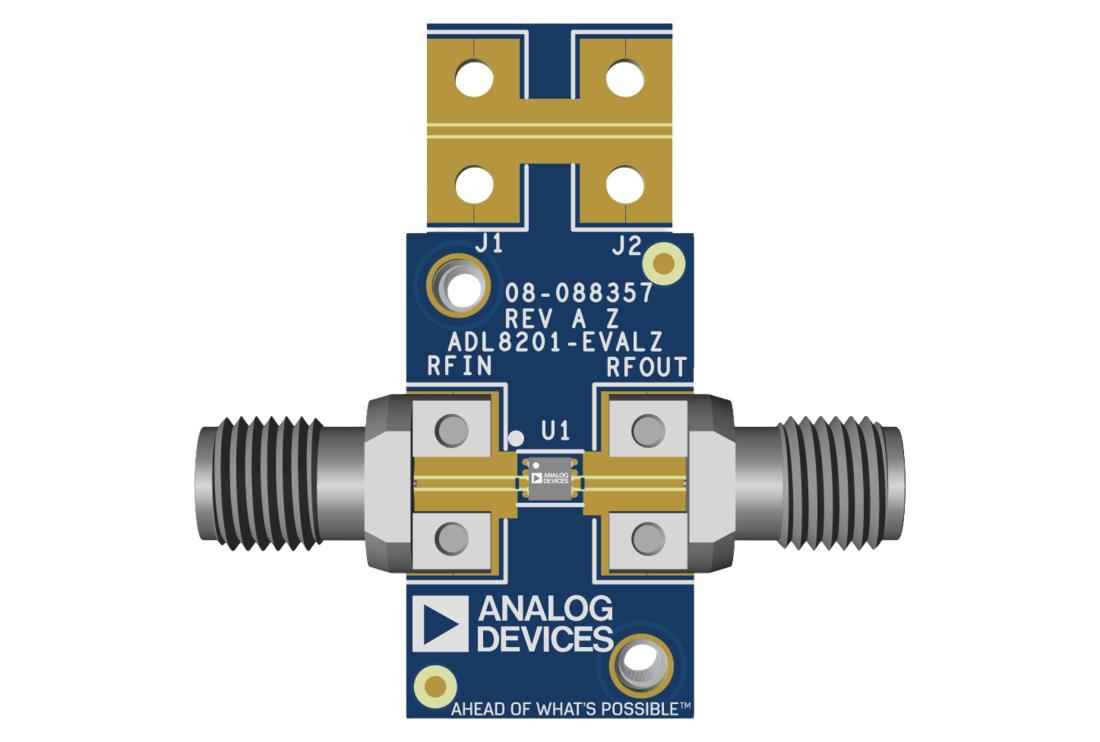

评估套件
