EVAL-ADL8201

产品详情

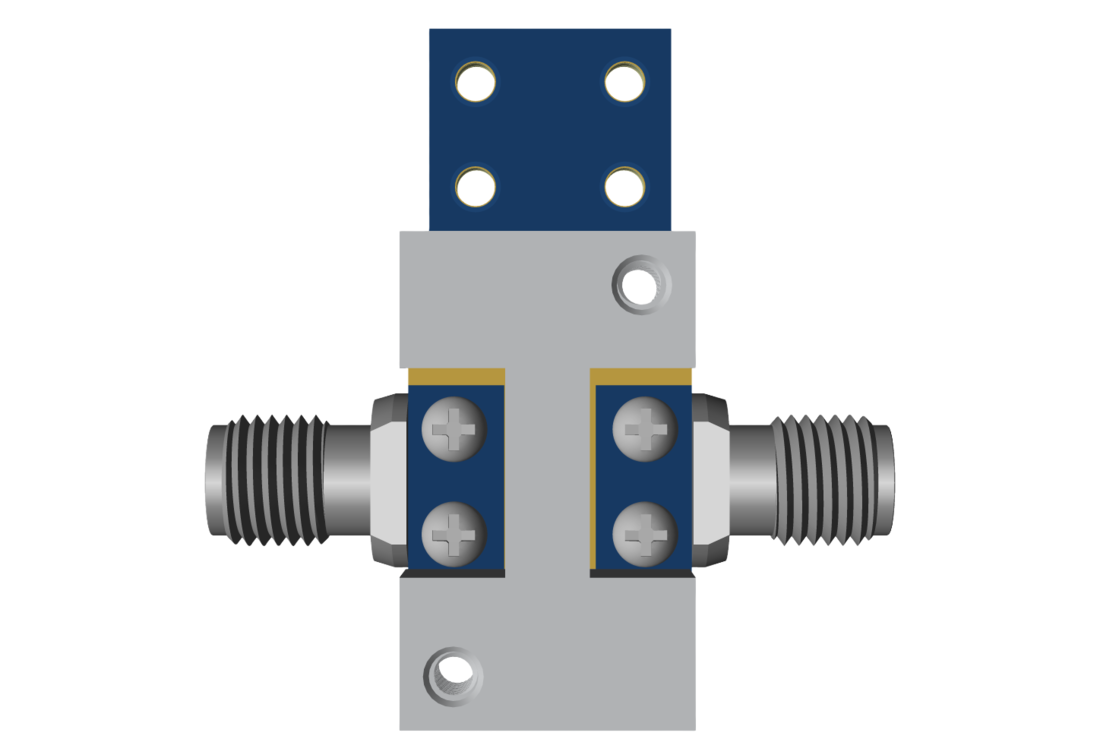

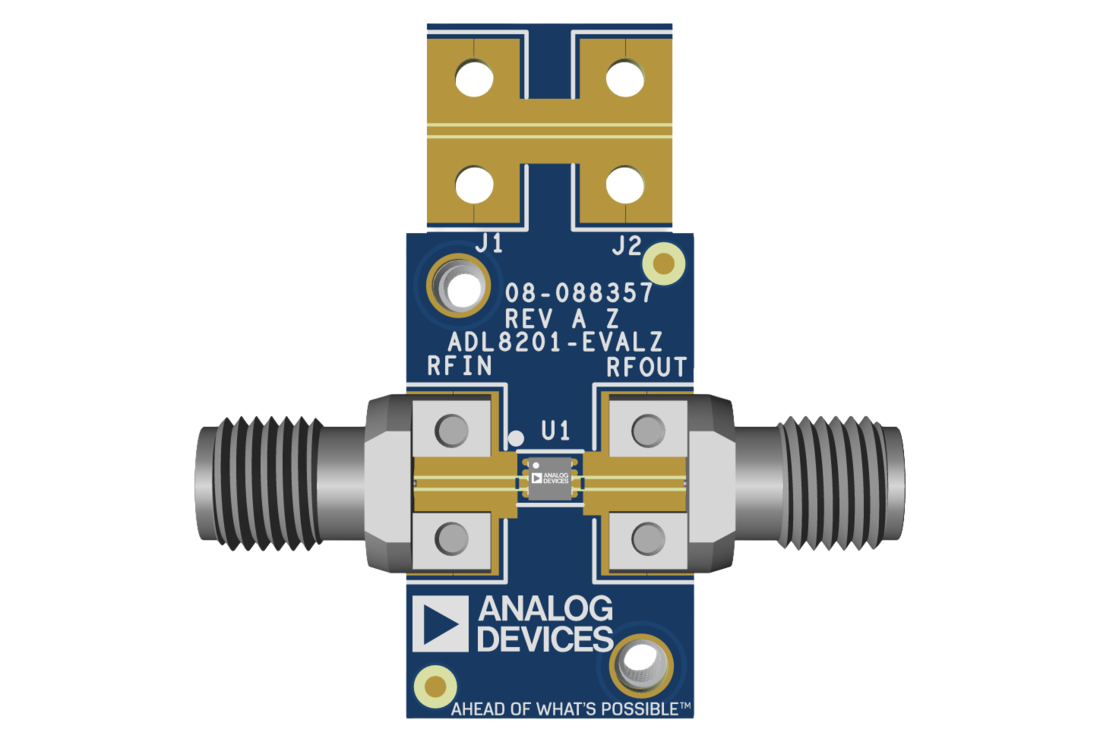

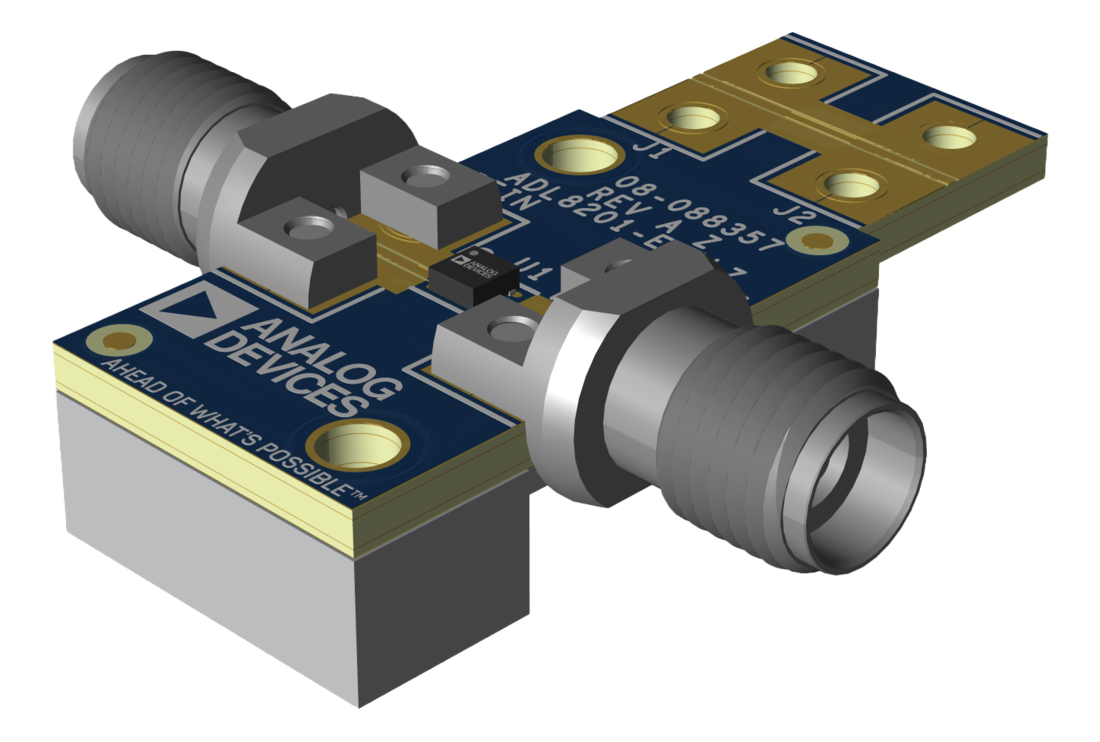

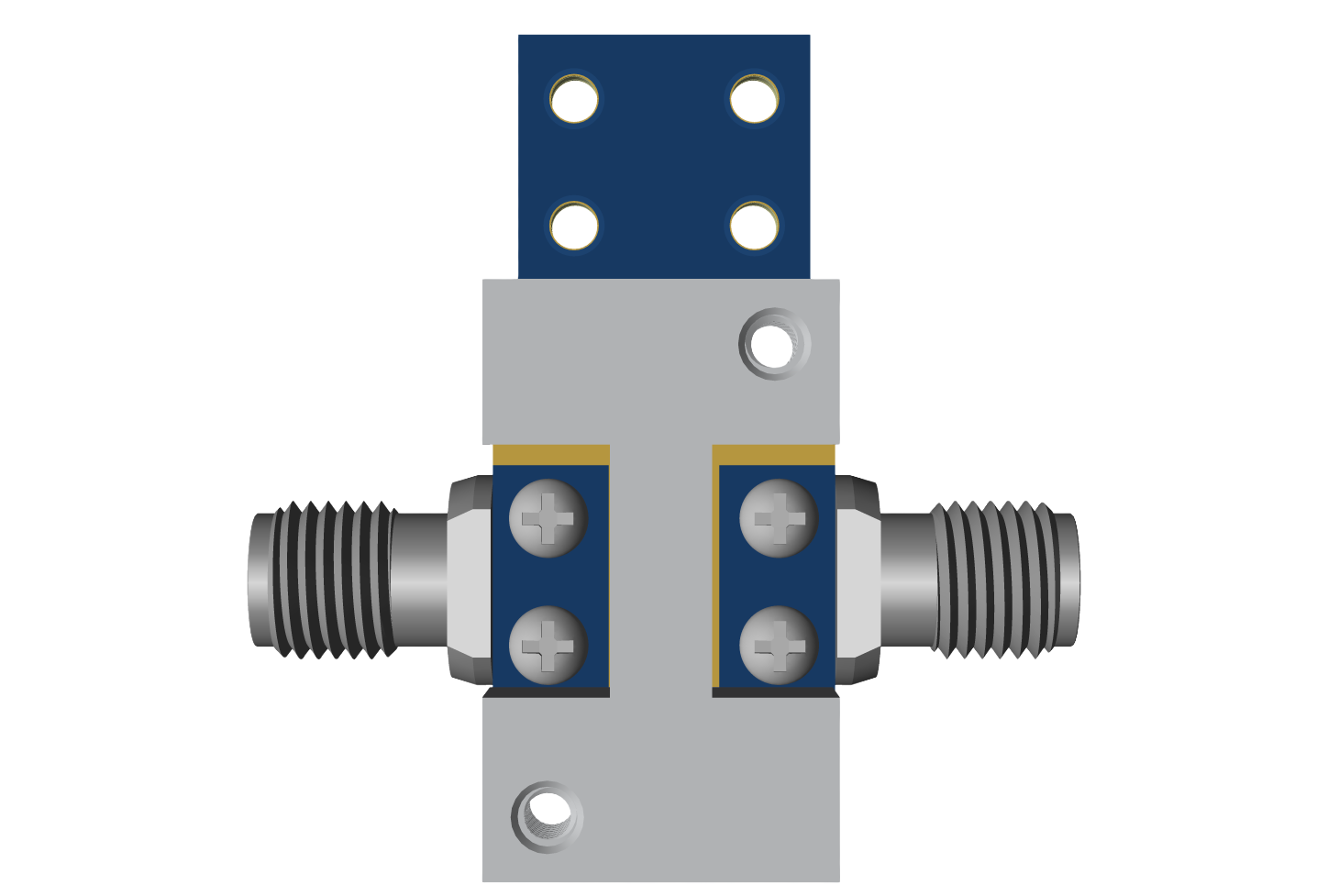

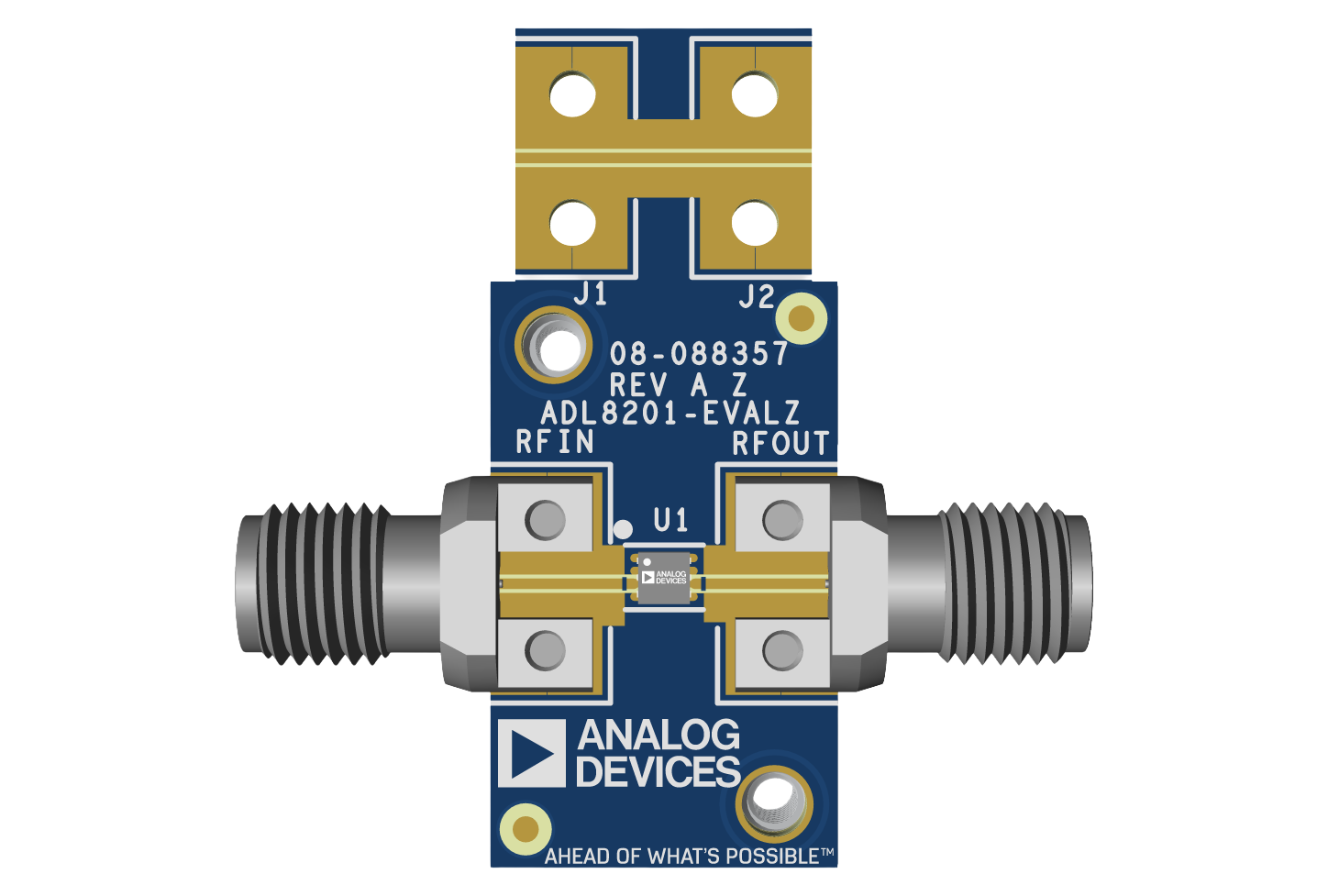

ADL8201-EVALZ 是一块四层印刷电路板 (PCB)，由 12mil 厚的 Rogers 4003C 和 Isola 370HR 覆铜制成，标称厚度为 62mil。ADL8201-EVALZ 上的 RFIN 和 RFOUT 端口装有 2.92mm 母同轴连接器，相应的 RF 走线具有 50Ω 特性阻抗。ADL8201-EVALZ 装有适合在整个 −55°C 至 +125°C 工作温度范围内使用的组件，温度范围所属于 ADL8201。为校准电路板的走线损耗，在 J1 和 J2 连接器之间提供了一个直通校准路径。J1 和 J2 必须安装 RF 连接器，才能使用该直通校准路径。有关直通校准路径性能，请参阅用户指南中的图 6 和表 1。

ADL8201-EVALZ 上的射频走线是 50Ω 接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中在接地焊盘正下方的区域，以便提供充分的导电性和导热性。

有关 ADL8201 的完整详细信息，请参阅 ADL8201 数据手册，在使用 ADL8201-EVALZ 时，必须同时参阅该数据手册和本用户指南。
