ADL8124

推荐用于新设计

1GHz 至 20GHz，低噪声放大器，集成温度传感器和使能功能

产品模型: 4

Viewing:

概述

单正电源：3.3V 和 55mA 静态电流 (IDQ)
RBIAS 漏极电流调节引脚
集成式温度传感器
集成启用和禁用功能
增益：10GHz 至 17GHz 范围内典型值为 15dB
OIP3：10GHz 至 17 GHz 范围内典型值为 29dBm
噪声指数：10GHz 至 17GHz 典型值为 2.1dB
扩展的工作温度范围：−55°C 至 +125°C

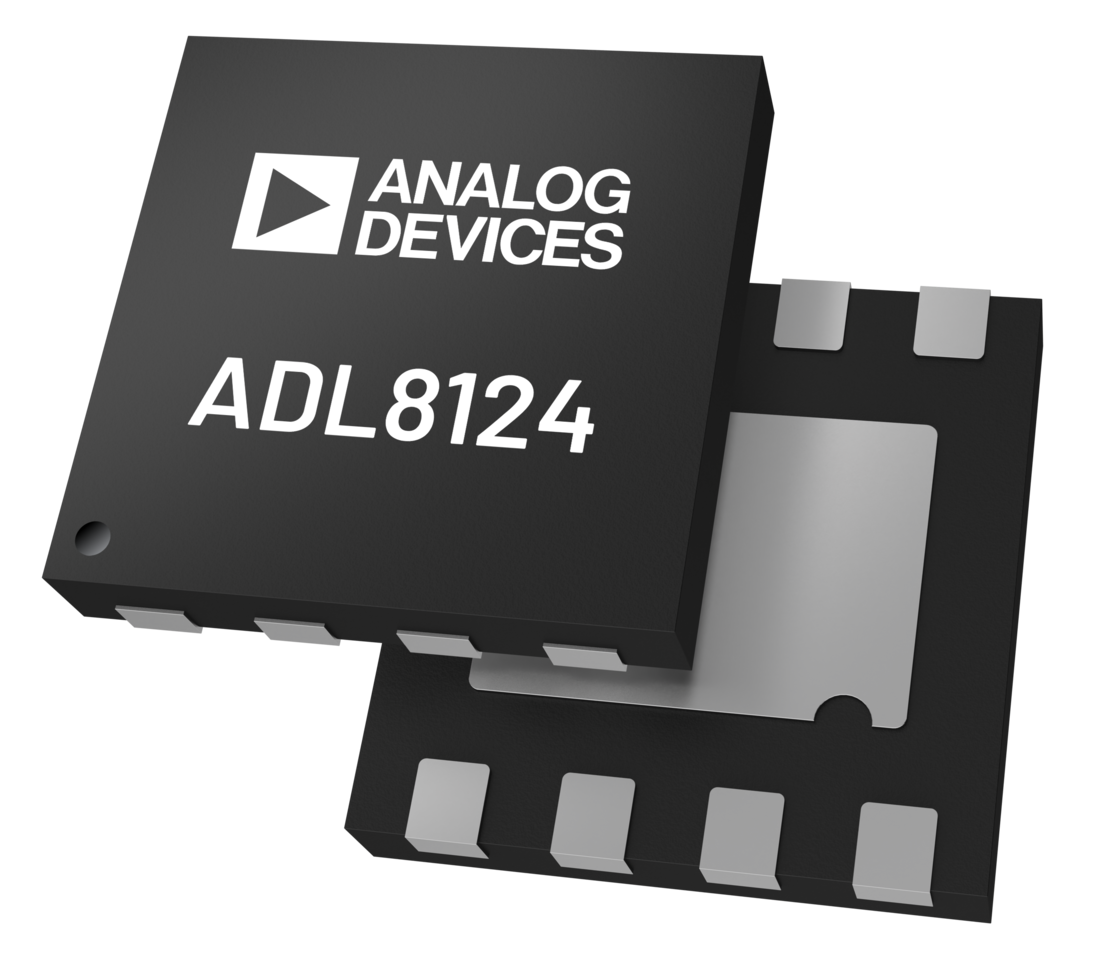

符合 RoHS 标准的 2mm × 2mm、8 引脚 LFCSP

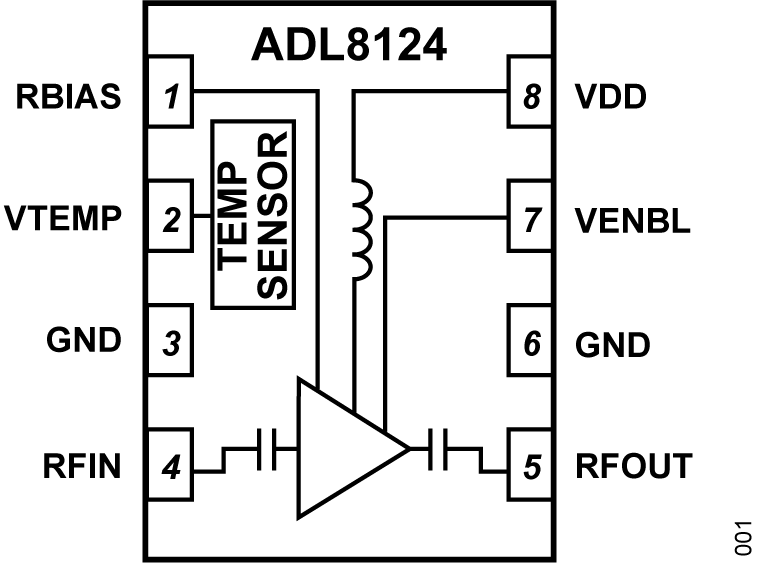

ADL8124 是一款高度集成的 1GHz 至 20GHz 低噪声放大器 (LNA)。片上功能包括输入和输出交流耦合电容器、集成偏置电感器、集成温度传感器和启用或禁用引脚（VENBL）。

从 10GHz 到 17GHz，典型的增益和噪声系数分别为 15dB 和 2.1dB。从 10GHz 至 17GHz，1dB 压缩点（OP1dB）、输出三阶截点（OIP3）和输出二阶截点（OIP2）的输出功率分别为 15dBm、29dBm 和 43dBm。静态漏极电流 (IDQ) 可调节，在 3.3V 电源电压 (VDD) 下工作时为 55mA。还支持 5V 操作。

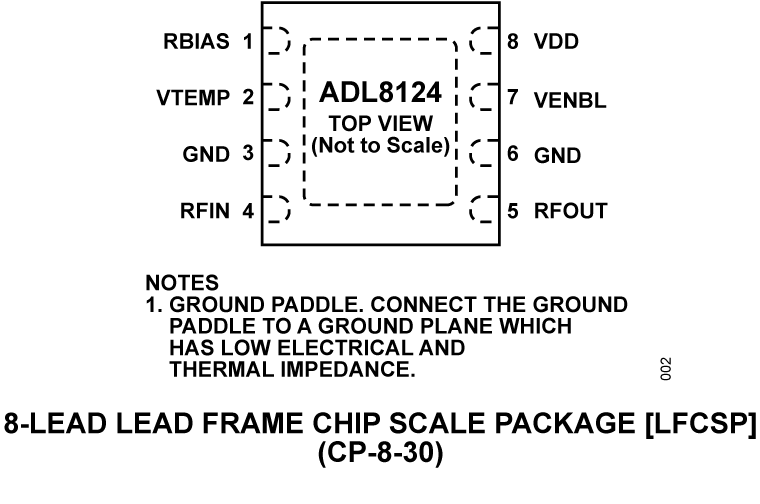

ADL8124 采用砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT) 工艺制造。该器件采用符合 RoHS 标准的 2mm × 2mm、8 引线 LFCSP 封装，额定工作温度范围为 −55°C 至 +125°C。

应用

电信
测试仪器仪表
军事

产品模型: 4

参考资料

数据手册 2

ADL8124: 1GHz to 20GHz, Low Noise Amplifier with Integrated Temperature Sensor and Enable Function Data Sheet (Rev.0) 09/24/2025

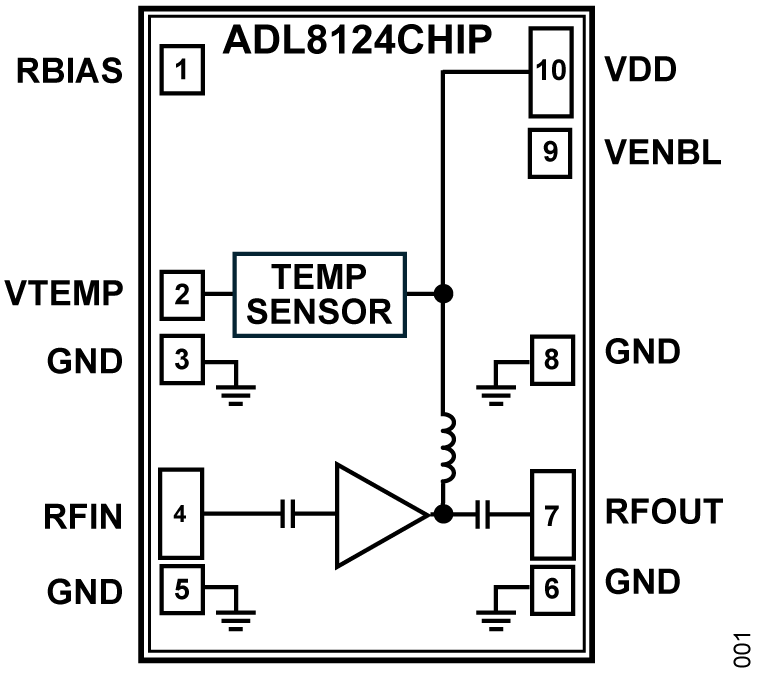

ADL8124CHIP: 1GHz to 20GHz, Low Noise Amplifier with Integrated Temperature Sensor and Enable Function Data Sheet (Rev.0) 11/03/2025

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADL8124ACPZN	8-lead LFCSP 2 mm × 2 mm × 0.85	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADL8124ACPZN-R7	8-lead LFCSP 2 mm × 2 mm × 0.85	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

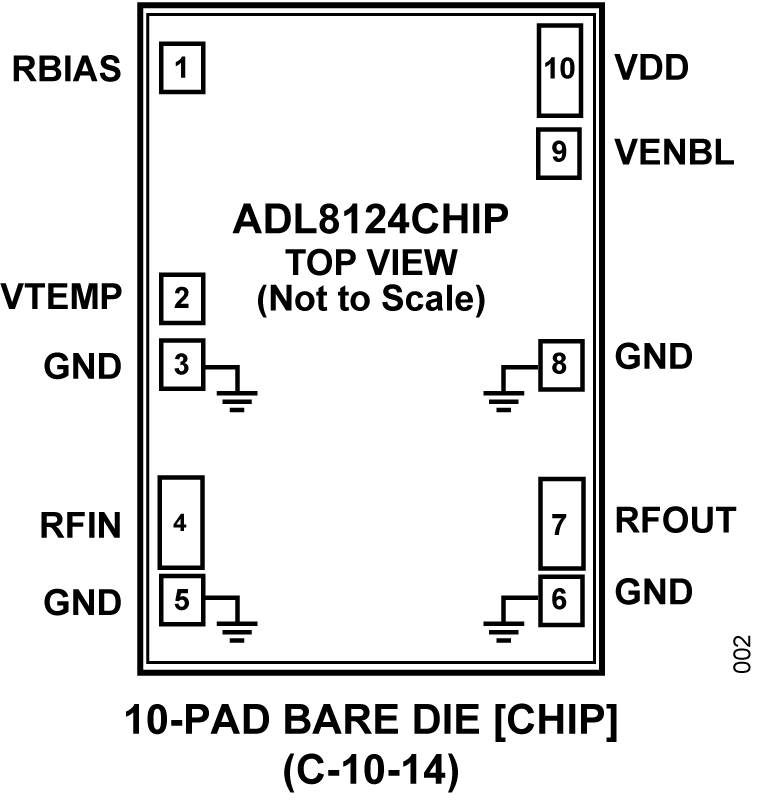

ADL8124CHIP	CHIPS OR DIE	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADL8124CHIP-SX	CHIPS OR DIE	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 2

评估套件

评估集成温度传感器和使能功能的 1GHz 至 20GHz 低噪声放大器 ADL8124

立即购买更多内容

特性和优点

4 层 Rogers 4350B 和 Isola 370HR 评估板
端接型 2.92 mm RF 连接器
直通校准路径（未接入设备）

产品详情

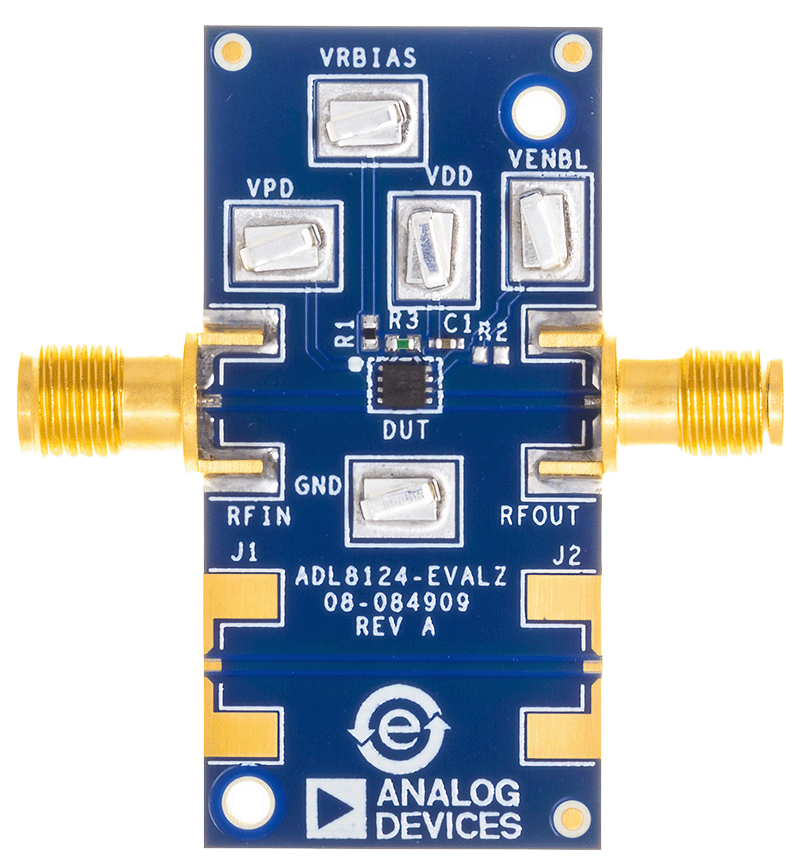

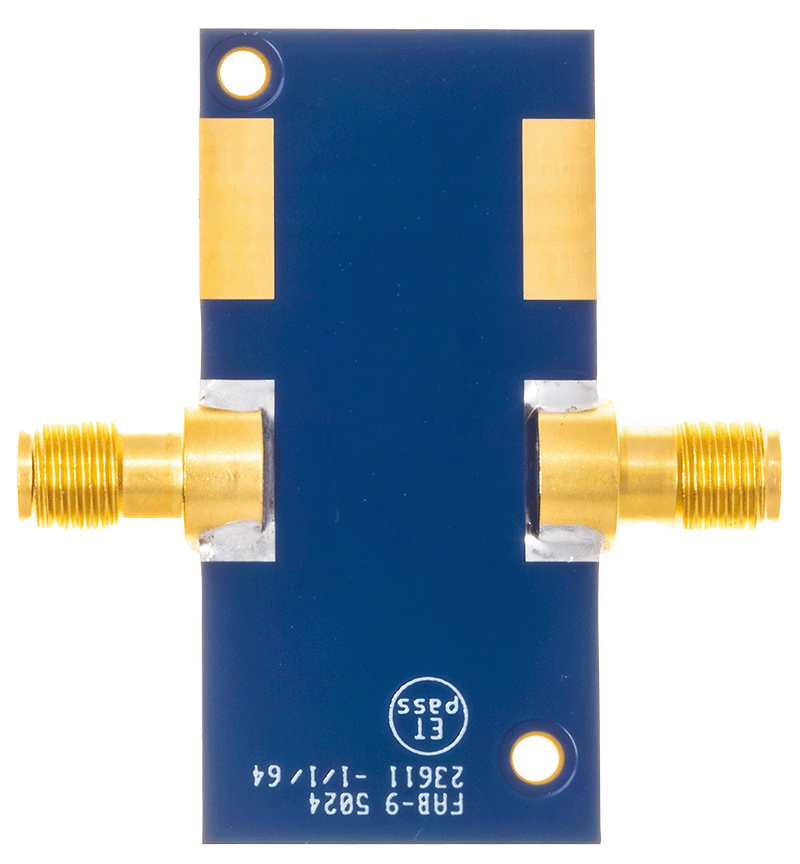

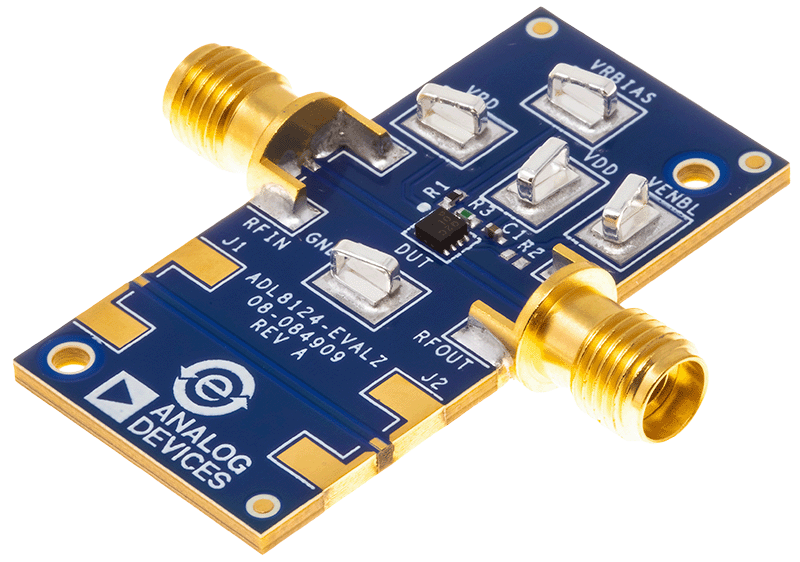

ADL8124-EVALZ 是一块 4 层印刷电路板 (PCB)，由 10mil 厚的 Rogers 4350B 和 Isola 370HR 覆铜制成，标称厚度为 62mil。ADL8124-EVALZ 上的 RFIN 和 RFOUT 端口装有 2.92mm 母同轴连接器，相应的 RF 走线具有 50Ω 特性阻抗。ADL8124-EVALZ 上安装的组件适合在 ADL8124 的 −55°C 至 +125°C 整个工作温度范围内使用。为校准电路板的走线损耗，在 J1 和 J2 连接器之间提供了一个直通校准路径。J1 和 J2 必须安装 RF 连接器，才能使用该直通校准路径。有关直通校准路径的性能，请参阅用户手册中的图 6 和表 1。

通过表面贴装技术 (SMT) 测试点连接器 (GND、VDD 和 VENBL) 访问 ADL8124-EVALZ 接地路径以及 VDD 和 VENBL 引脚。包含 VRBIAS 的补充测试点，以便于在 RBIAS 引脚上进行简单访问（有关测试点位置，请参阅用户指南中的图 8）。

ADL8124-EVALZ 上的 RF 走线为 50Ω 接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中在接地焊盘正下方的区域，以便提供充分的导电性和导热性。

ADL8124-EVALZ 上的电源去耦电容代表用于表征和评定套件的配置。

有关 ADL8124 的完整详细信息，请参阅 ADL8124 数据手册，在使用 ADL8124-EVALZ 时，必须同时参阅该数据手册和本用户指南。

资料

EVAL-ADL8124 Gerber File
2025/9/24

Evaluating the ADL8124 1GHz to 20GHz, Low Noise Amplifier with Integrated Temperature Sensor and Enable Function (Rev.0)
2025/9/24
