EVAL-ADL8124

产品详情

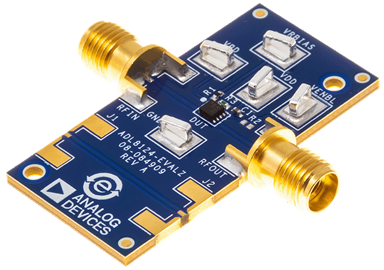

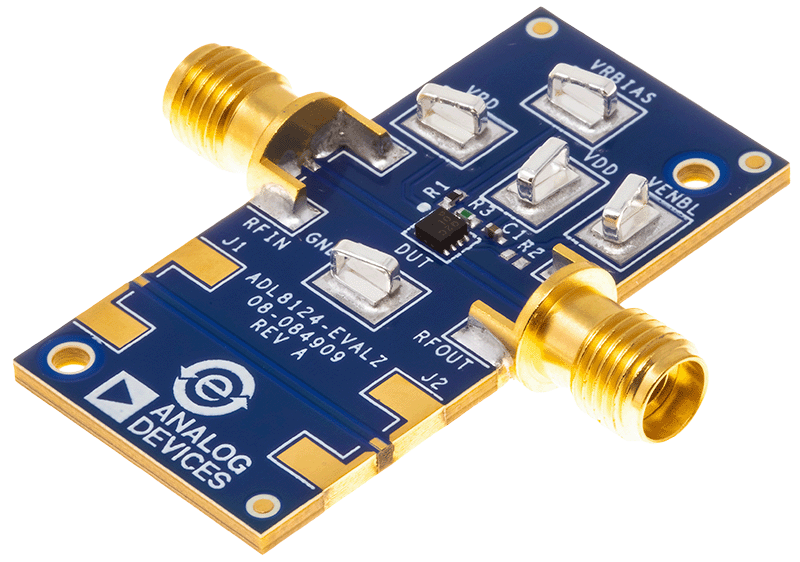

ADL8124-EVALZ 是一块 4 层印刷电路板 (PCB)，由 10mil 厚的 Rogers 4350B 和 Isola 370HR 覆铜制成，标称厚度为 62mil。ADL8124-EVALZ 上的 RFIN 和 RFOUT 端口装有 2.92mm 母同轴连接器，相应的 RF 走线具有 50Ω 特性阻抗。ADL8124-EVALZ 上安装的组件适合在 ADL8124 的 −55°C 至 +125°C 整个工作温度范围内使用。为校准电路板的走线损耗，在 J1 和 J2 连接器之间提供了一个直通校准路径。J1 和 J2 必须安装 RF 连接器，才能使用该直通校准路径。有关直通校准路径的性能，请参阅用户手册中的图 6 和表 1。

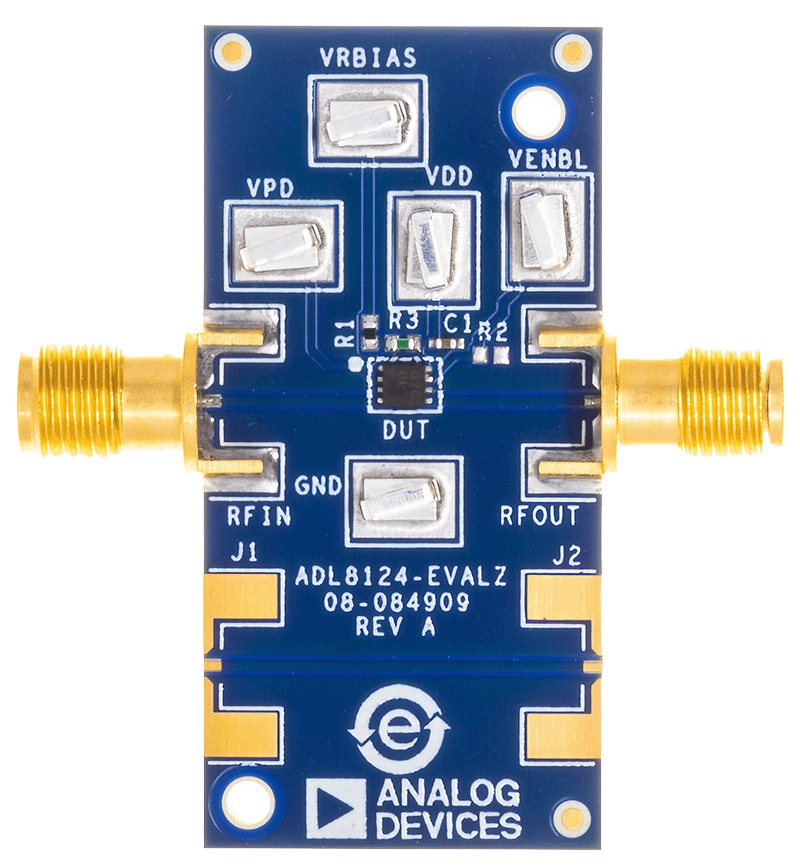

通过表面贴装技术 (SMT) 测试点连接器 (GND、VDD 和 VENBL) 访问 ADL8124-EVALZ 接地路径以及 VDD 和 VENBL 引脚。包含 VRBIAS 的补充测试点，以便于在 RBIAS 引脚上进行简单访问（有关测试点位置，请参阅用户指南中的图 8）。

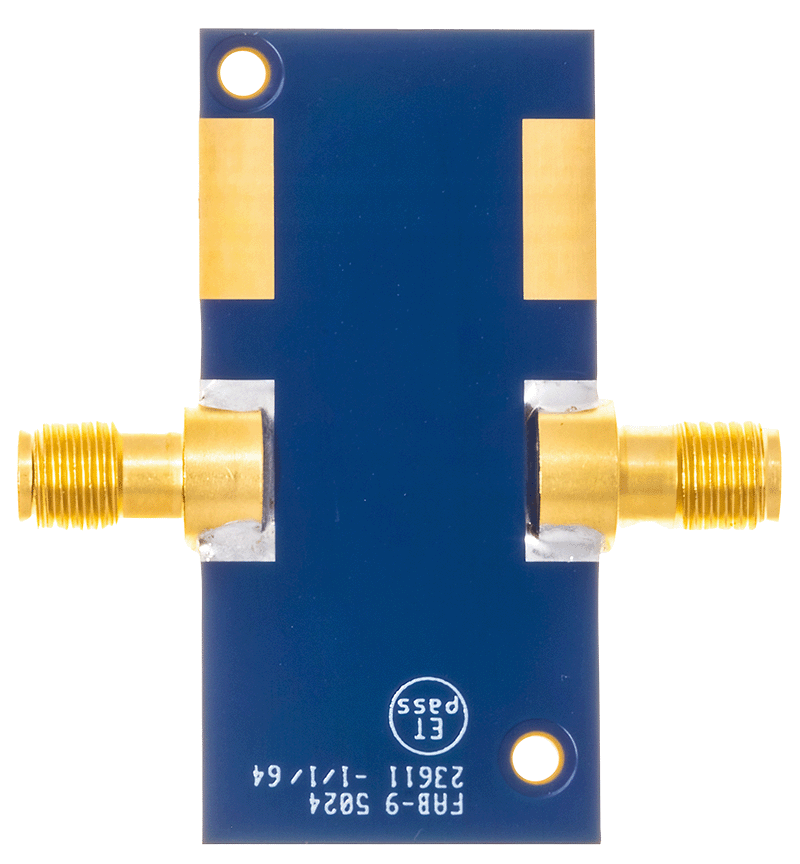

ADL8124-EVALZ 上的 RF 走线为 50Ω 接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中在接地焊盘正下方的区域，以便提供充分的导电性和导热性。

ADL8124-EVALZ 上的电源去耦电容代表用于表征和评定套件的配置。

有关 ADL8124 的完整详细信息，请参阅 ADL8124 数据手册，在使用 ADL8124-EVALZ 时，必须同时参阅该数据手册和本用户指南。
