概览

优势和特点

  • 宽带宽:1 MHz至10 GHz
  • 双通道和通道差分输出端口
  • 集成精确调整温度传感器
  • 动态范围:62 dB (±3 dB)
  • 动态范围:大于50 dB(±1 dB,最高8 GHz)
  • 温度稳定性:±0.5 dB(-40°C至+85°C)
  • 低噪声检波器/控制器输出
  • 脉冲响应时间:8 ns/10 ns(下降/上升)
  • 电源电压:3.3 V至5.5 V (60 mA)
  • 采用高速SiGe工艺制造

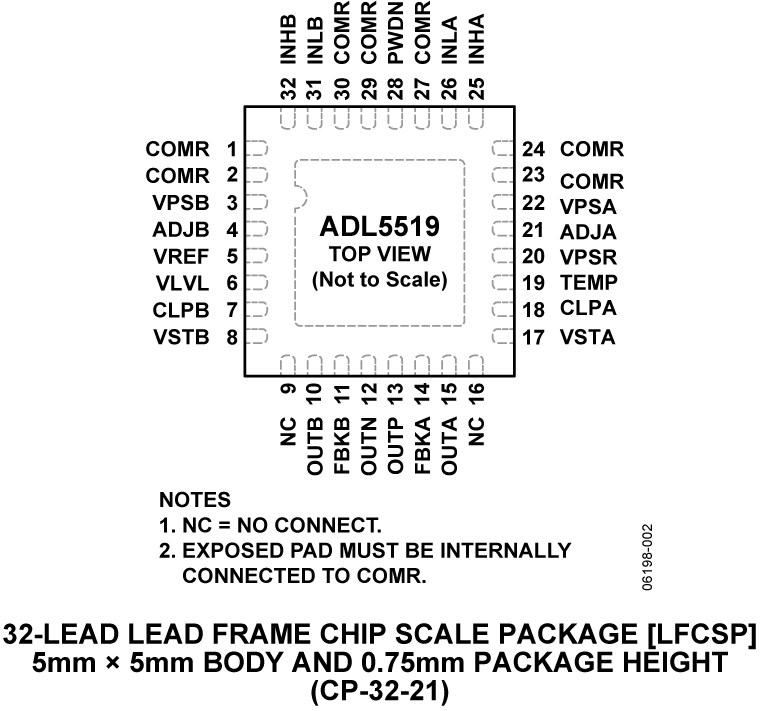

  • 小尺寸、5 mm x 5 mm、32引脚LFCSP封装
  • 工作温度范围:-40ºC至+125ºC

产品详情

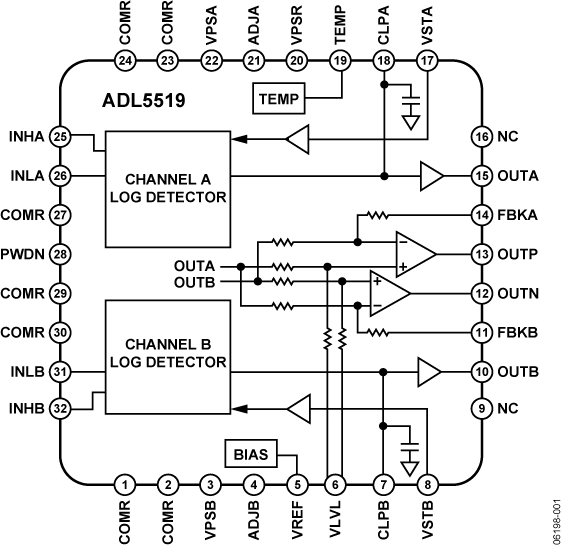

ADL5519是一款双通道解调对数放大器,内置两个AD8317,能够将射频(RF)输入信号精确地转换为相应的分贝标度输出。它可以为两个RF测量通道提供精确调整的独立对数输出电压。该器件具有两个附加输出端口OUTP和OUTN,用来提供OUTA与OUTB通道之间的测量差。由于片内通道匹配,因而对数放大器输出对温度和工艺变化不敏感。

在该器件的工作温度范围内,温度传感器引脚提供与温度成比例关系的标度电压。

对于1 MHz至8 GHz信号,ADL5519能保持精确的对数一致性,并能在最高10 GHz下工作。±3 dB典型动态范围为62 dB,±1 dB动态范围大于50 dB (电阻:50 Ω)。ADL5519的响应时间为6 ns/8 ns(下降时间/上升时间),能够检测脉冲频率大于50 MHz的RF突发脉冲。在环境温度条件下,该器件具有较佳的对数截距稳定性。它采用3.3 V至5.5 V电源供电,典型功耗为60 mA,在禁用状态下功耗可降至1 mA以下。

这款器件能够同时提供四个对数放大器测量结果。线性dB测量结果由OUTA和OUTB提供,具有方便调整的−22 mV/dB斜率。OUTA与OUTB之间的对数放大器差值可作为差分或单端信号在OUTP和OUTN上获得。施加于VLVL上的可选电压提供一个共模基准电平,用来使OUTP和OUTN偏置于地电位以上。宽带输出引脚可以支持多种系统解决方案。

ADL5519的任一输出引脚经过配置,均可向可变增益放大器(VGA)提供一个控制电压。输出引脚的宽带噪声问题得到了特别处理,可降至较低,因此可用于控制器应用。

ADL5519采用SiGe双极性IC工艺制造,并采用5 mm × 5 mm、32引脚LFCSP封装,工作温度范围为−40°C至+125°C。

应用
  • RF功率放大器线性化与增益/功率控制
  • 无线电线路发射机中的功率监控
  • 双通道无线基础设施无线电
  • 天线VSWR监控器
  • 基站、WLAN、WiMAX和雷达中的RSSI测量

数据手册,Rev. 0,1/08

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

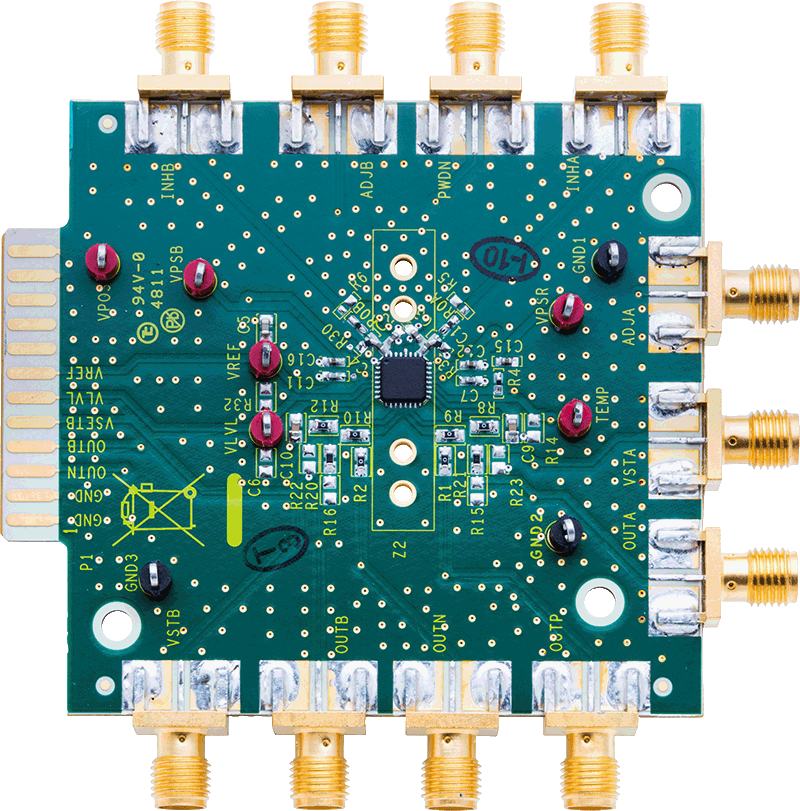

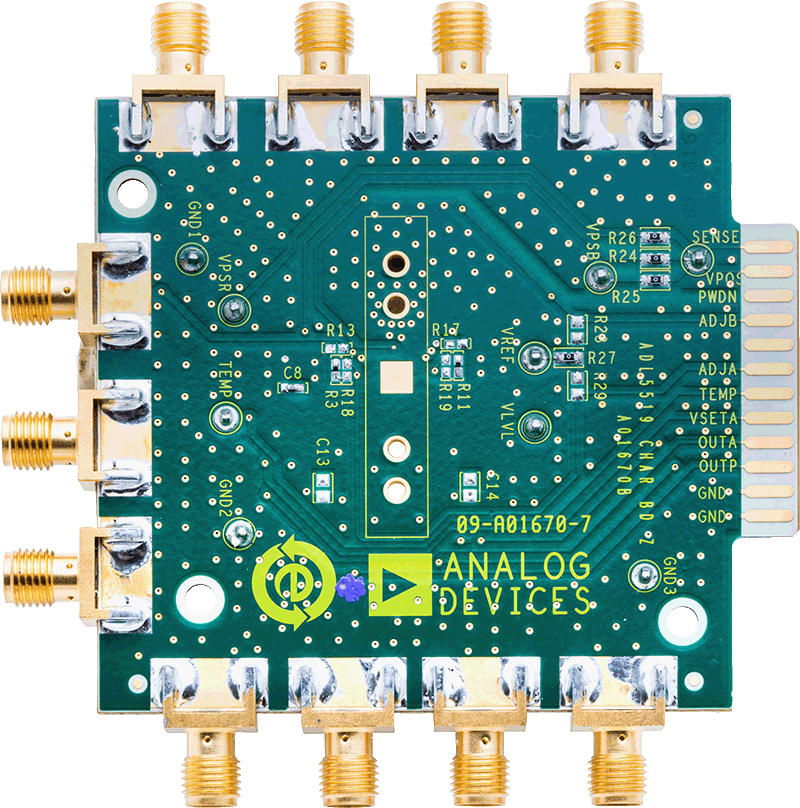

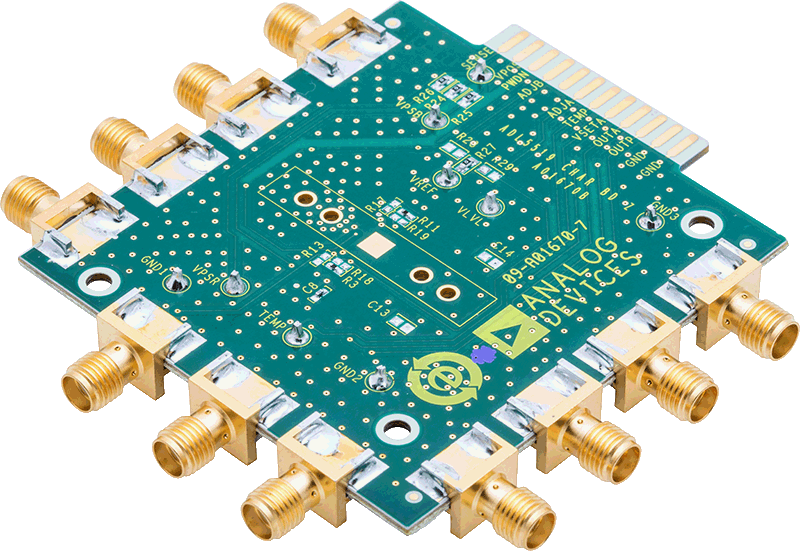

评估套件 (1)
