特性
- 包络跟踪RF检波器，输出电压与输入电压成正比
- 独立的TruPwr均方根输出
- 无需巴伦或外部调谐
- 出色的温度稳定性
- 输入功率动态范围：47 dB
- 输入频率范围：直流至6 GHz
- 包络带宽：130 MHz
- 包络延迟：2 ns
- 单电源供电：4.75 V to 5.25 V
- 电源电流：21.5 mA
- 关断模式：130 μW
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
均方根输出为线性V/V电压，900 MHz时的转换增益为1.9 V/V均方根值。包络输出的转换增益为1.46 V/V (900 MHz)，它以ERER引脚提供的1.1 V内部基准电压为参考。
ADL5511可采用直流至6 GHz信号工作，包络带宽最高可达130 MHz。
所获取的包络可用于RF功率放大器(PA)线性化和增强效率，均方根输出则可用于测量均方根功率。高均方根值精度和快速包络响应特别适合对CDMA2000、W-CDMA及LTE系统中使用的宽带高峰均比信号进行包络检波和功率测量。

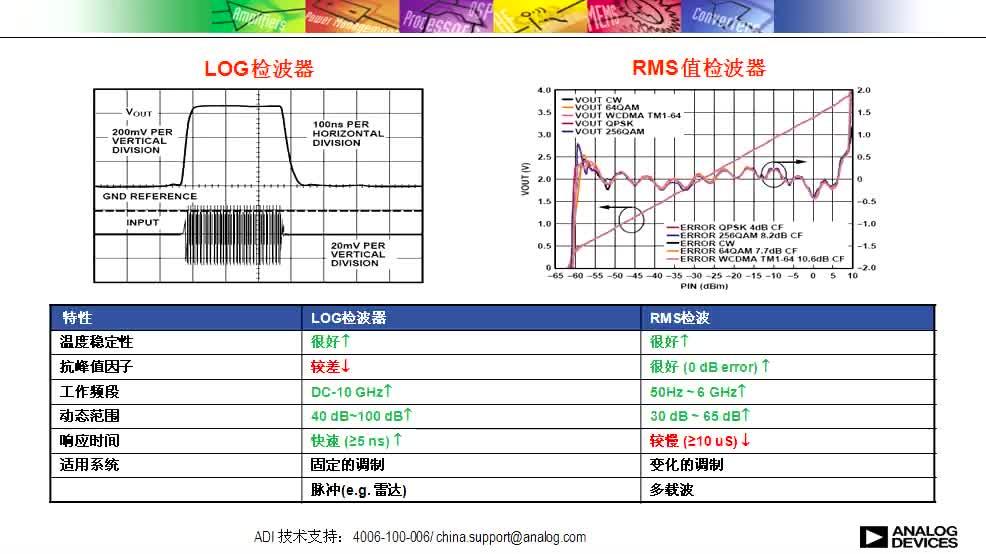

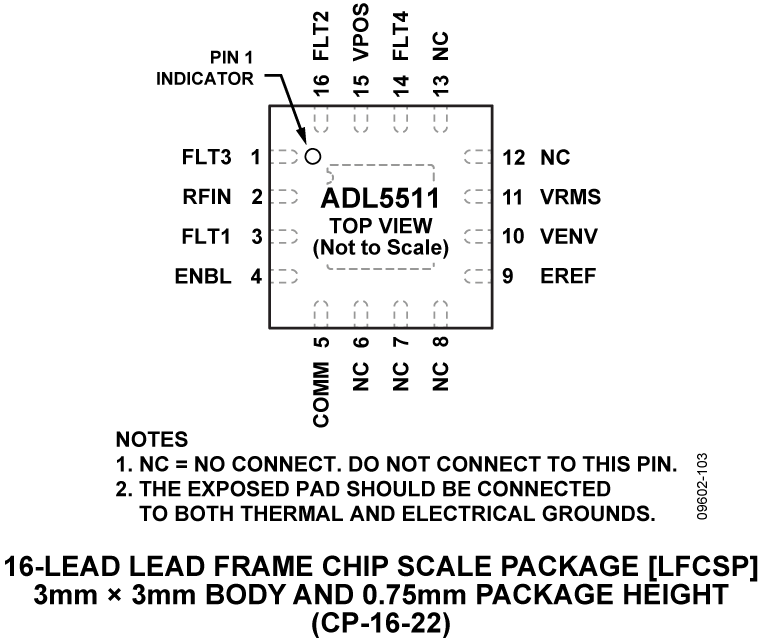

ADL5511的工作温度范围为−40°C至+85℃，提供16引脚3 mm × 3 LFCSP封装。
应用
--W-CDMA、CDMA2000、LTE和其他复杂波形的均方根功率测量和包络检波
--基于漏极调制的功率放大器线性化
--采用包络跟踪方法的功率放大器线性化
