ADL5500

100 MHz 至6 GHz TruPwr™检波器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 真均方根响应
  • 出色的温度稳定性
  • 整个温度范围的精度:±0.1 dB(输入范围超过8 dB)
  • 输入动态范围最高达30 dB (3.9 GHz)
  • 50 Ω输入阻抗
  • 最大输入:1250 mV rms、+15 dBm
  • 单电源供电:2.7 V至5.5 V
  • 低功耗: 3 mW(3 V电源)
  • 符合RoHS标准
更多细节
show more Icon

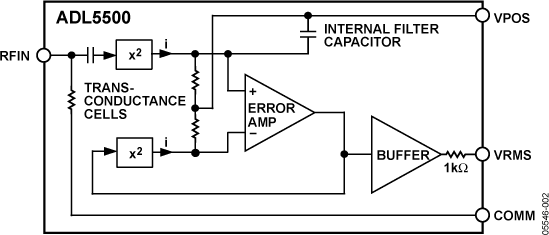

ADL5500是一款均值响应功率检波器,适用于100 MHz至6 GHz的高频接收机和发射机信号链。 它易于使用,仅需2.7 V至5.5 V单电源和一个电源去耦电容便可工作。 输入为内部交流耦合,具有50 Ω的标称输入阻抗。 输出为线性响应直流电压,900 MHz时的转换增益为6.4 V/V均方根值。 输出端的片内1 kΩ串联电阻与外部分流电容配合使用,可建立低通滤波器响应,从而减少直流输出电压中的残留纹波。

ADL5500主要用于简单和复合波形的真功率测量。 特别适合测量高波峰因素(高峰值-均方根比)信号,如基于CDMA2000、W-CDMA和QPSK/QAM的OFDM波形等。

ADL5500在整个温度范围内具有出色的温度稳定性,测量误差接近于0 dB。 高精度范围约为+3 dBm (900 MHz),在−40°C至+85°C和8.5 dB范围内误差为±0.1 dB。 ADL5500降低了校准要求,在温度和工艺变化范围内漂移范围低至30 dB。

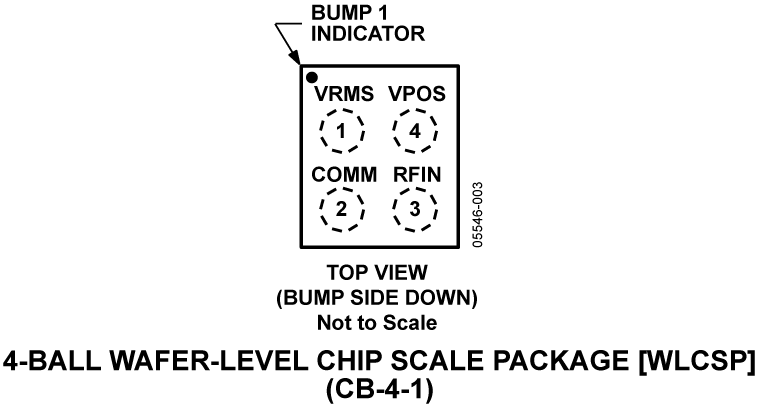

ADL5500的工作温度范围为−40°C至+85°C,提供4引脚、1.0 mm × 1.0 mm晶圆级芯片规模封装。 采用专有的高fT硅双极性工艺制造。


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADL5500ACBZ-P7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-ADL5500

ADL5500 评估板

zoom

EVAL-ADL5500

ADL5500 评估板

产品详情

ADL5500-EVALZ是一款配置齐全的4层FR4评估板。 正常工作时需使用2.7 V至5 V/15 mA电源。 应将电源连接至矢量引脚的VPOS和GND引脚。 RF输入信号施加于边缘安装型SMA类RF连接器(RFIN)。 RMS输出信号可通过边缘安装型SMA连接器访问(VRMS)。
