概览

优势和特点

  • 针对光纤光电二极管接口进行了优化
  • 60倍电流测量范围
    法则一致性:0.3 dB(3 nA至3 mA)
  • 单电源或双电源供电:3 V至±5.5 V
  • 标称斜率:10 mV/dB(每10倍200 mV)
  • 标称截距:300 pA(由外部电阻设置)
    可选的斜率和截距调整功能
  • 完全对数比功能
  • 出色的温度稳定性
  • 对于给定电流水平,响应时间极短
  • 24引脚小型芯片级封装(LFCSP 4 mm × 4 mm)
  • 低功耗:静态电流小于10 mA

产品详情

ADL5310是一款低成本、双通道对数放大器,可将宽动态范围内的输入电流转换为线性dB输出电压。它针对光功率测定进行了优化,适合各种光学通信系统应用,包括激光控制电路、光学开关、衰减器、放大器以及一般系统监控。该器件与增强动态范围(120 dB)的双通道AD8305相当。ADL5310内置两个独立的信号通道,各有单独可配置的传递函数常数(斜率和截距),内部偏置电路则由两个通道共用,以改善功耗和通道匹配。两个转换器集成于一个紧凑的LFCSP封装中,构成充分利用空间的高效解决方案,用于测量光学元件的增益或衰减。只需单电源供电,但也可选用双电源供电,以提高灵活性。

ADL5310采用优化的跨导线性结构,利用双极性晶体管的基极-发射极电压与集电极电流之间的精确对数关系工作,并通过精密电流进行适当调整,以补偿内在温度相关性。输入和基准电流引脚将3 nA至3 mA范围(输入与基准之间的±60 dB范围)内的吸电流提供给VSUM电位所定义的固定电压;VSUM电位在内部设置为500 mV,但也可以在外部接地,以便用于双电源供电及其它要求电压输入的应用。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

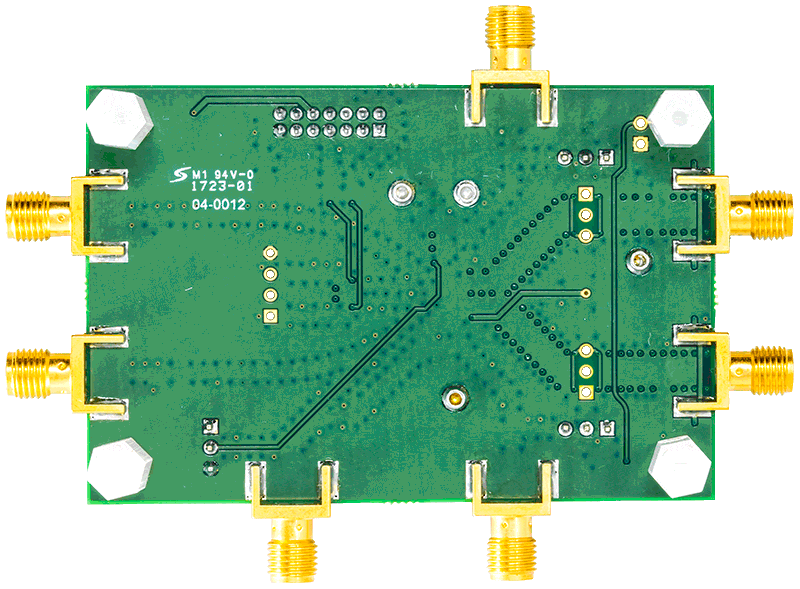

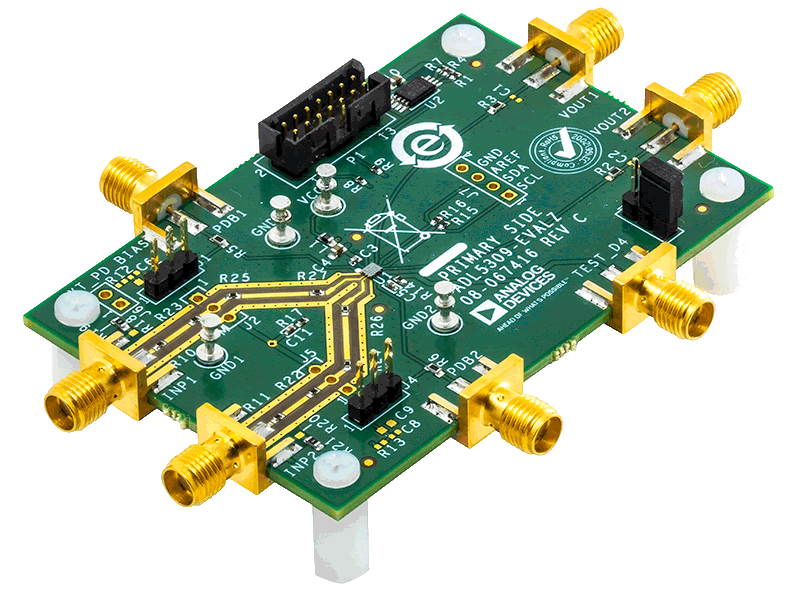

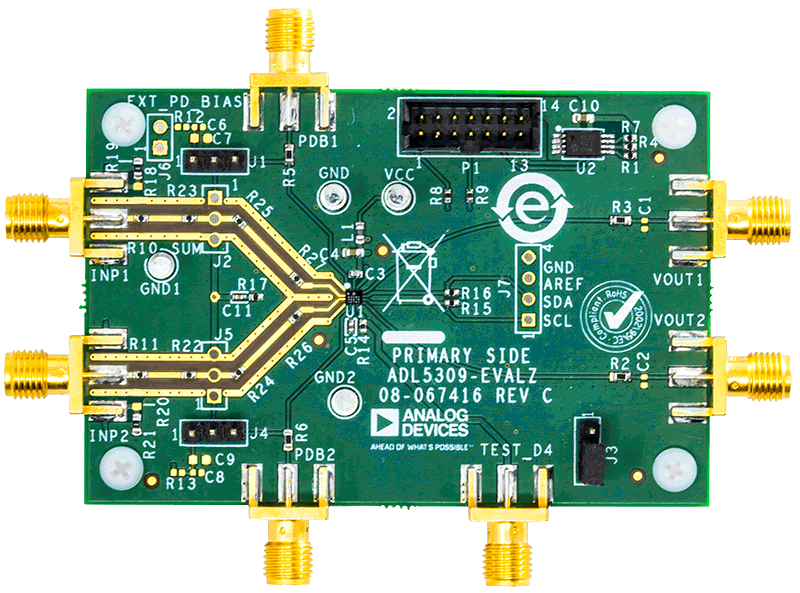

评估套件 (1)
