概览

优势和特点

  • 宽带开关:-3 dB(2.5 GHz时)
  • 吸收式4:1复用/单刀四掷(SP4T)
  • 高关断隔离:37 dB(1 GHz时)
  • 低插入损耗(1.1 dB DC至1 GHz)
  • 1.65 V至2.75 V单电源供电
  • CMOS/LVTTL控制逻辑
  • 20引脚TSSOP和4 mm × 4 mm LFCSP封装
  • 低功耗:1 μA(最大值)
  • 通过汽车应用认证
ADG904-EP支持防务和航空航天应用(AQEC标准)
  • 下载ADG904-EP数据手册
  • 军用温度范围:-55°C至+125°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/16614 DSCC图纸号

产品详情

ADG904和ADG904-R均为采用CMOS工艺制造的宽带模拟4:1多路复用器,在最高至1 GHz范围内具有高隔离、低插入损耗特性。ADG904为吸收式/匹配多路复用器,具有50 Ω端接分流引脚;ADG904-R为反射式多路复用器。这些器件经过专门设计,在DC至1 GHz频率范围内具有高隔离特性。

根据3位二进制地址线A0、A1和EN所确定的地址,ADG904和ADG904-R将四路输入之一切换至公共输出RFC。当EN引脚为逻辑1时,该器件将被禁用。

二者均具有片内CMOS控制逻辑,无需外部控制电路。控制输入与CMOS和LVTTL均兼容。这些器件的功耗很低,非常适合无线应用和通用高频切换应用。

产品聚焦

  1. 关断隔离:−37 dB (1 GHz)
  2. 插入损耗:1.1 dB (1 GHz)
  3. 20引脚TSSOP/LFCSP封装

应用

  • 无线通信
  • 通用RF开关
  • 双频段应用
  • 高速滤波器选择
  • 数字收发器前端开关
  • 中频开关
  • 调谐器模块
  • 天线分集开关

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

S参数

ADG904/ADG904-R S-Parameters

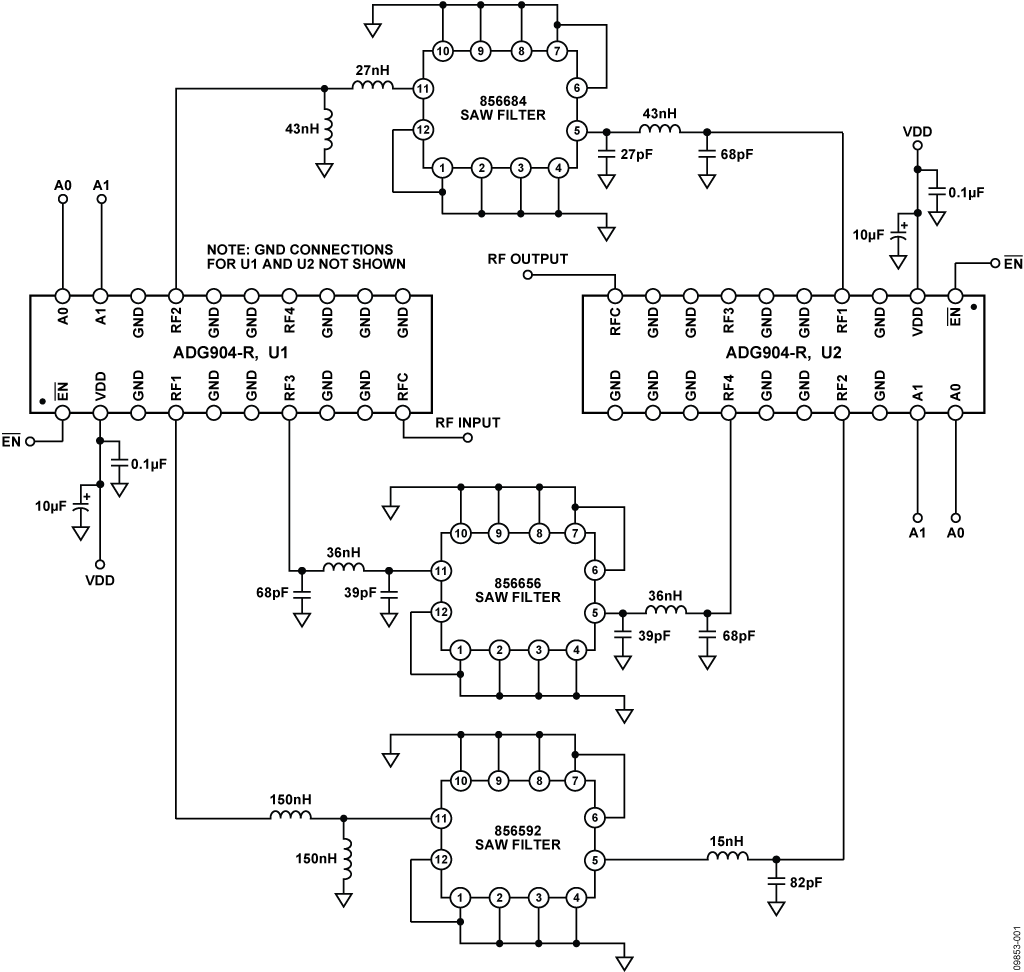

参考电路 (1)
