ADG1736

推荐用于新设计

采用 2mm × 2mm LGA 封装的低压、2.4Ω 双 SPDT 开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ±1.08V 至 ±2.75V 双电源
  • +1.08V 至 +5.5V 单电源
  • 低导通电阻 2.4Ω
  • 16 引脚，2mm × 2mm LGA
  • 1.8V 和 3V JEDEC 兼容逻辑
  • 完全额定电压为 +5V、+3.3V、+1.8V 和 ±2.5V
  • 轨到轨信号范围
  • 工作温度范围：−40 °C 至 +125 °C

ADG1736 是一款模拟多路复用器，包含两个可独立选择的单刀双掷 (SPDT) 开关，采用 +1.08V 至 + 5.5V 的低压单电源范围或 ±1.08V 至 ±2.75V 的低压双电源范围工作。EN 输入用于禁用所有开关。

ADG1736 设计尺寸小巧，但不影响性能。2mm × 2mm 平面网格阵列封装 (LGA) 封装非常适合需要考虑面积的各种应用。

ADG1736 具有仅为 2.4Ω 的低导通电阻和轨到轨输入信号范围。每个开关在打开时在两个方向上的导电性能都一样好。数字控制输入符合 1.8V 和 3V JEDEC 标准，可轻松与微控制器和现场可编程门阵列 (FPGA) 一起使用。

应用

  • 自动测试设备
  • 数据采集系统
  • 医疗器械
  • FPGA 和微控制器系统
  • 音频和视频信号路由
  • 通信系统
  • 继电器替代方案
ADG1736
采用 2mm × 2mm LGA 封装的低压、2.4Ω 双 SPDT 开关

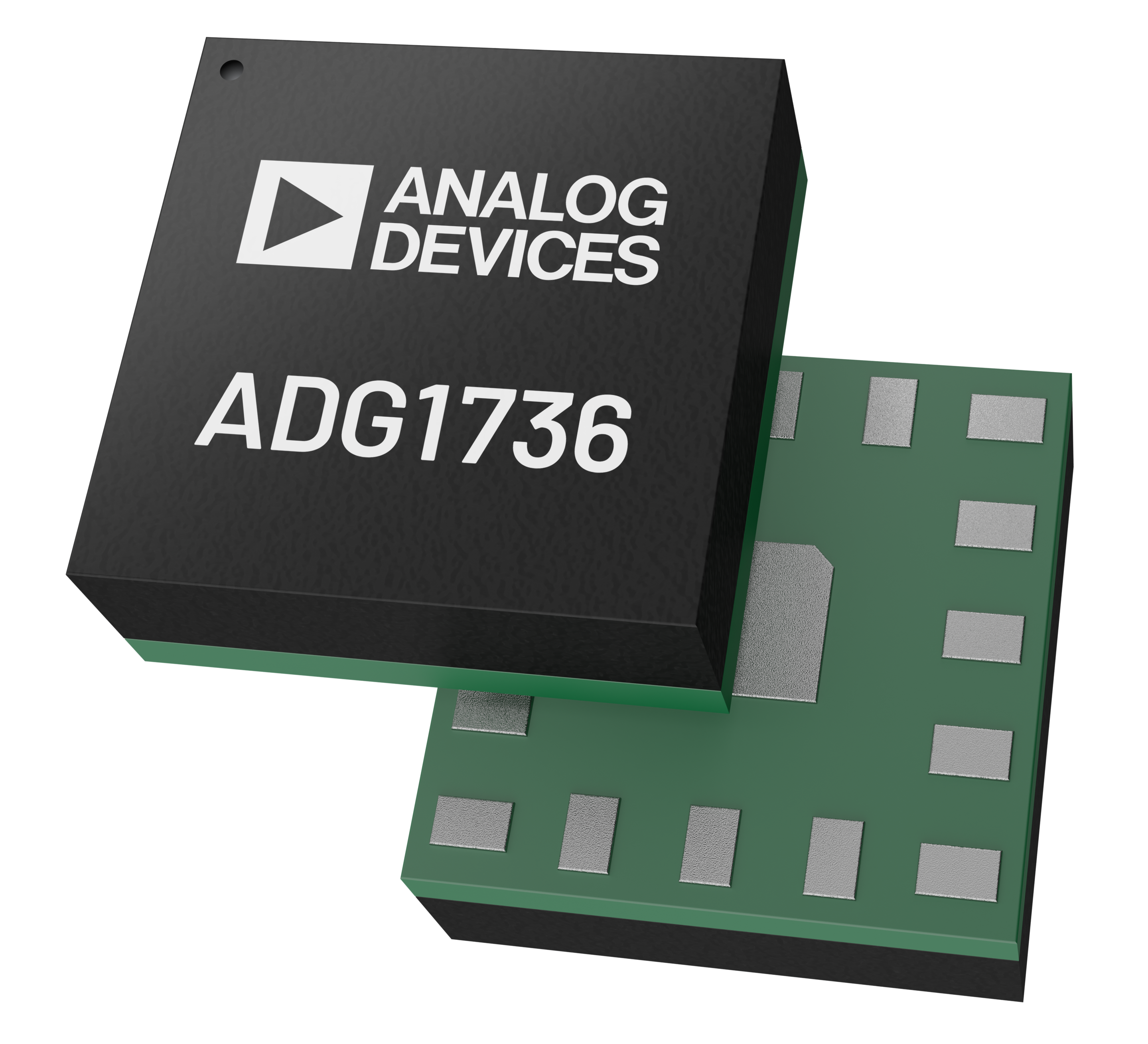

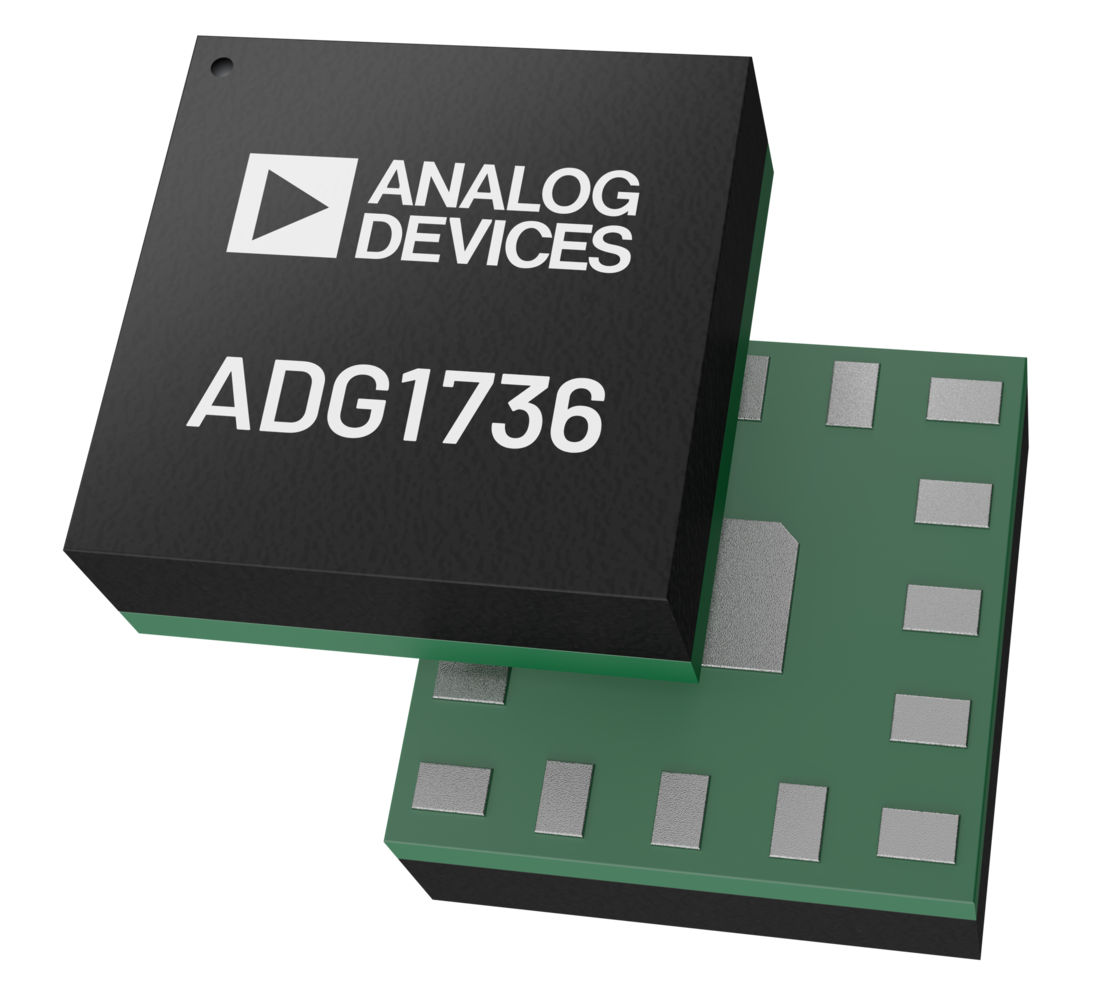

ADG1736 Functional Block Diagram ADG1736 Pin Configuration ADG1736 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADG736
量产 CMOS、低压、2.5 Ω、双通道单刀双掷开关
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADG1736

评估 ADG1736 2.4Ω 双 SPDT 开关

立即购买 更多内容

特性和优点

  • ±1.08V 至 ±2.75V 双电源
  • +1.08V 至 +5.5V 单电源
  • 低导通电阻，2.4Ω
  • 16 引脚 2mm × 2mm LGA 封装
  • 1.8V JEDEC 兼容逻辑
  • 完全额定电压为 +5V、+3.3V、+1.8V 和 ±2.5V
  • 轨到轨信号范围

产品详情

EVAL-ADG1736ARDZ 是用于 ADG1736 的评估板。ADG1736 是一款模拟多路复用器，包含两个可独立选择的单刀双掷 (SPDT) 开关，采用 +1.08V 至 +5.5V 的低压单电源范围或 ±1.08V 至 ±2.75V 的低压双电源范围工作。EN 输入用于禁用所有开关。

ADG1736 设计尺寸小巧，但不影响性能。2mm × 2mm 平面网格阵列封装 (LGA) 封装非常适合需要考虑面积的各种应用。

ADG1736 具有仅为 2.4Ω 的低导通电阻和轨到轨输入信号范围。每个开关在打开时在两个方向上的导电性能都一样好。开关通过相应数字控制线上的逻辑 1 输入打开，数字控制输入符合 1.8V JEDEC 标准，可轻松与微控制器和现场可编程门阵列 (FPGA) 一起使用。

用户指南中的图 1 显示了 EVAL-ADG1736ARDZ 评估板。ADG1736 位于评估板的中心。提供电线螺丝端子，来连接每个源极和漏极引脚以及可选的 SMA (Subminiature Version A) 连接器。电路板上有多个电源选项，可为评估板提供电源。四端子螺丝连接器可用于从外部电源直接为 ADG1736 提供 VDD、VSS、GND 和 VL 连接。或者，板载 3.3V 和 1.8V 电压调节器可为 VDD 和 VL 提供选项。板载电压调节器可以通过以下三种方式供电：通过螺丝端子的外部 5V 电源、评估板上的 5V USB Type-C 连接器，或使用连接的 SDP-K1 或兼容 Arduino 板上的可用 5V 电源。

有关 ADG1736 的完整规格可在 Analog Devices, Inc. 提供的 ADG1736 数据手册中找到，使用 EVAL-ADG1736ARDZ 评估板时必须参考本用户指南。
EVAL-ADG1736
评估 ADG1736 2.4Ω 双 SPDT 开关

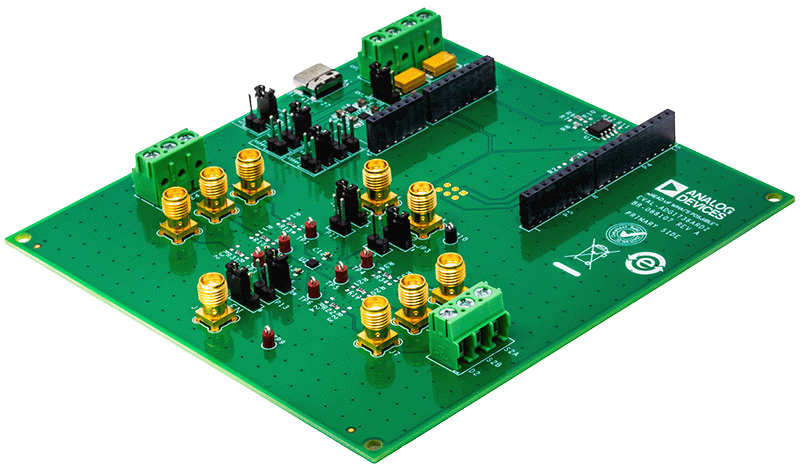

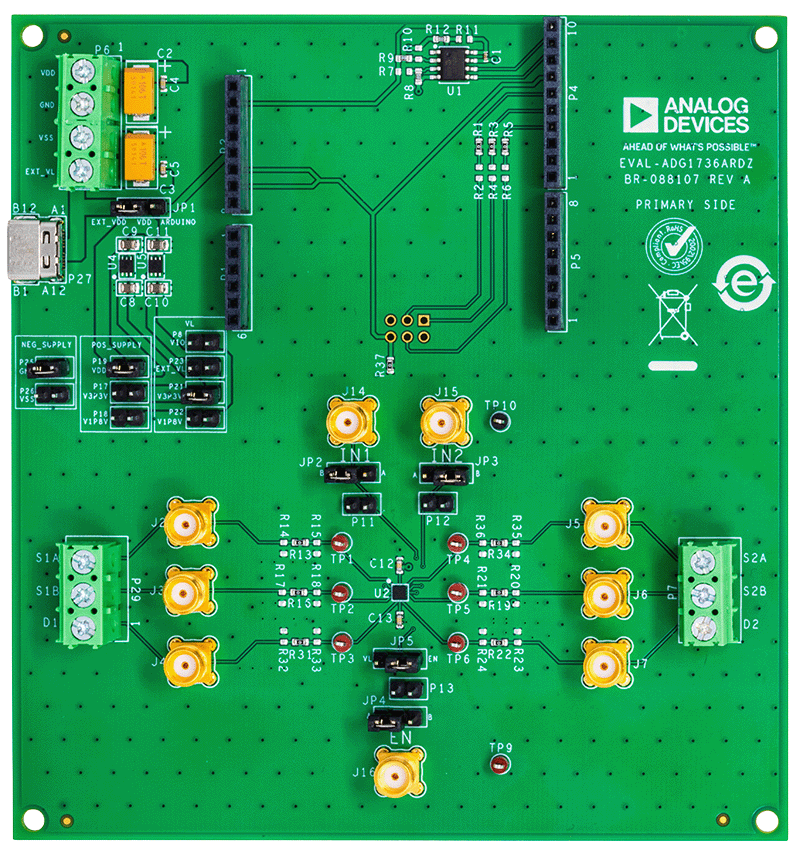

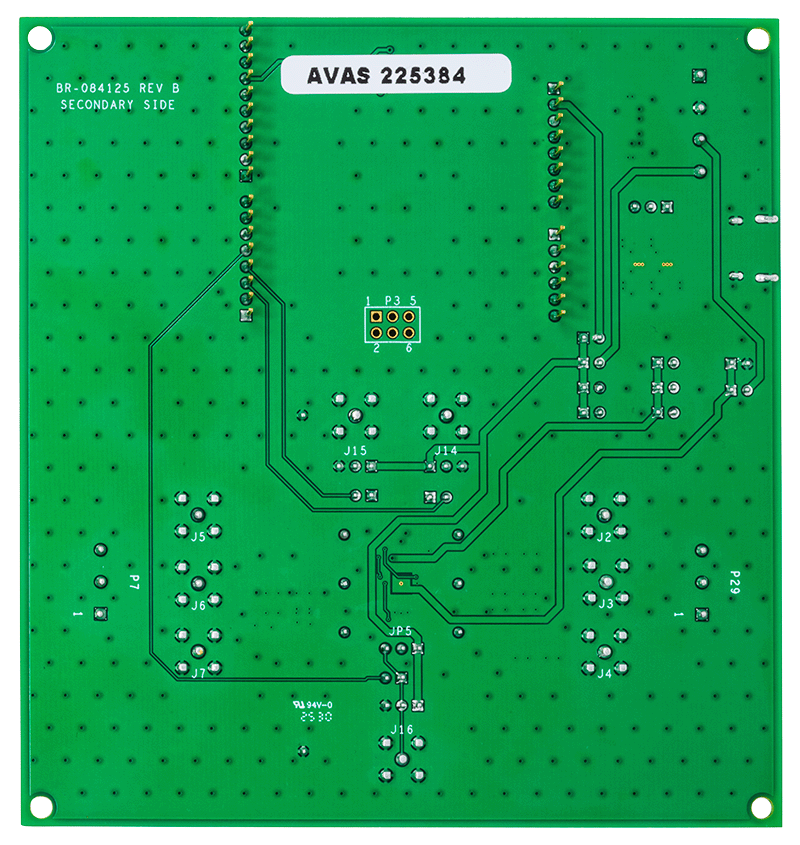

EVAL-ADG1736ARDZ Board Photo Angle View EVAL-ADG1736ARDZ Board Photo Top View EVAL-ADG1736ARDZ Board Photo Bottom View
